有効梁定義

機能

梁のない2方向スラブ（無梁スラブ）システムについて、有効梁幅法（EBWM）で解析／設計を行う場合に使用する機能です。

有効梁を設置して有効梁幅法（EBWM）で解析する場合、水平荷重については有効梁が作用し、重力荷重については Meshed Slab のみが作用するように解析／設計されます。

有効梁を設置して有限要素法（FEM）で解析する場合は、有効梁は存在しないものとみなし、メッシュドスラブ のみが作用して解析および設計が行われます。

解析方法の決定オプションは　解析 > 解析制御 > 設計解析制御　で設定できます。

呼出

リボンメニュー：節点/要素 > フラット/プレート構造 >  有効梁 >  有効梁定義

入力

有効梁定義 ダイアログ

追加 / 修正 : 有効梁を新規登録する、またはすでに入力されている 有効梁の情報を修正します。

削除 : すでに入力されている有効梁を削除します。

有効梁追加修正 ダイアログ

名称、解説 :有効梁の名称を入力し、説明文を追加します。

i 節点/幅(左側), 幅(右側) : i端部節点から j節点方向へ結ぶ中心線を基準として、左／右の幅を入力します。

j 節点/幅(左側), 幅(右側) : i端部節点から j節点方向へ結ぶ中心線を基準として、左／右の幅を入力します。

左右の幅を異なる値にしたり、i端部と j端部で幅の異なる有効梁を設定することができます。

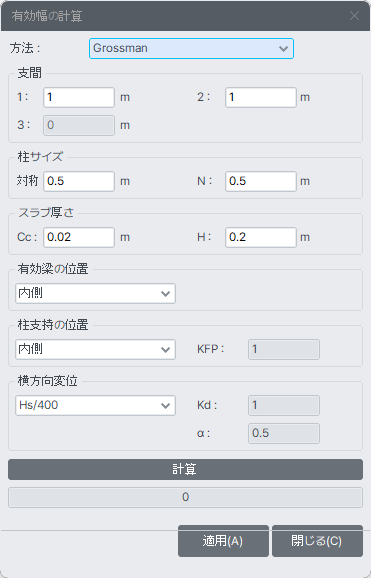

i 節点、j 節点 の横にある「…」ボタンをクリックすると、有効梁の幅を自動計算し、計算された幅を自動的に入力することができます。

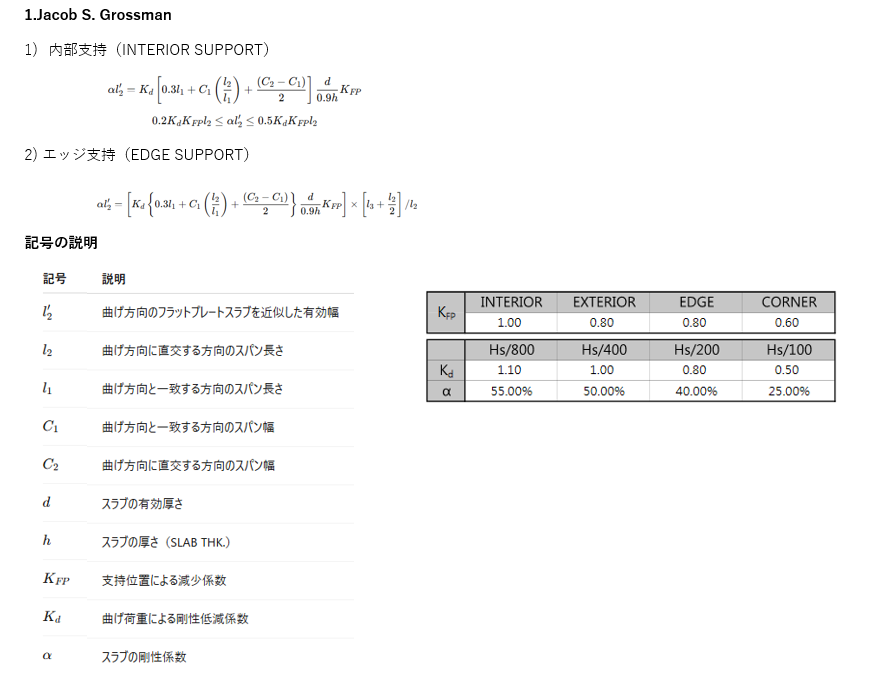

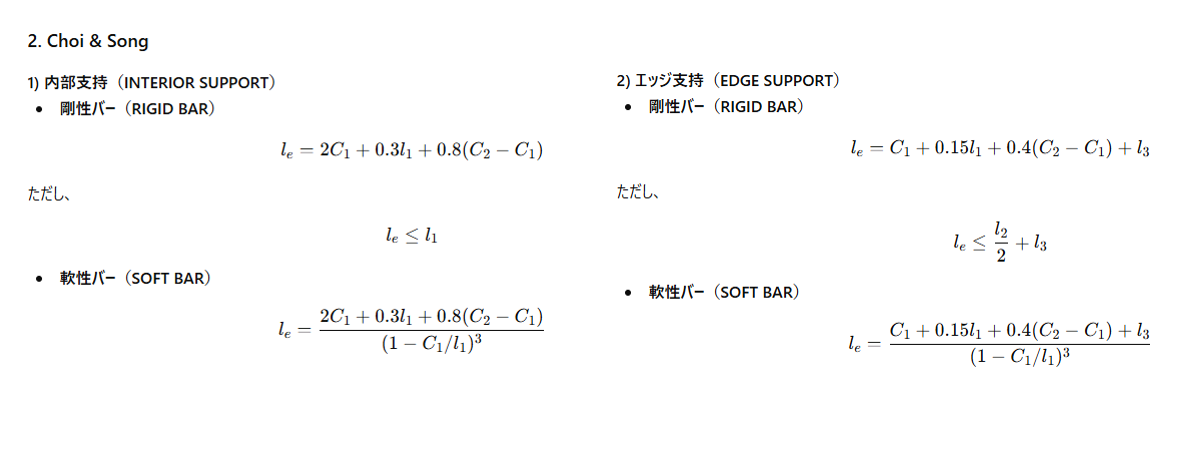

GEN NX では、Grossman 式および Choi and Song 提案式による有効幅の自動計算をサポートしています。
