機能
梁のない2方向スラブシステムについて、有効梁幅法（EBWM）で解析／設計を行う場合に使用する機能です。
有効梁を設置して有効梁幅法で解析する場合、横荷重に対しては有効梁が作用し、メッシュドスラブの剛性は0として扱われて解析されます。一方、有限要素法（FEM）で解析する場合は、有効梁は存在しないものとみなし、解析および設計が行われます。
解析方法の決定オプションは 解析 > 解析制御 > 設計解析制御 で設定できます。
有効梁生成 は、有効梁定義で定義した有効梁を実際に生成する機能です。
呼出
リボンメニュー：節点/要素 > フラット/プレート構造 > 有効梁 > 有効梁生成

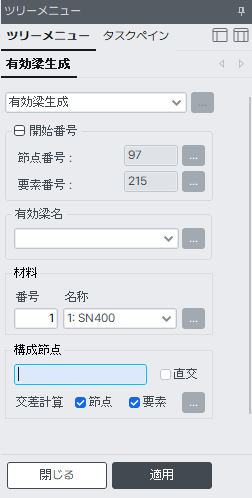

入力
有効梁名
有効梁定義で定義した有効梁を選択します。
右側の「…」ボタンをクリックすると、有効梁生成のダイアログボックスを呼び出せます。
材料
有効梁の材料を選択します。
右側の「…」ボタンをクリックすると、プロパティのダイアログボックスを呼び出せます。
構成節点
有効梁を設置する2つの節点を選択します。
交差計算
設置しようとする梁が通る位置に節点や要素がある場合、分割するかどうかを決定します。
節点 : チェックすると、生成される要素の線上に節点がある場合、その節点位置で要素が分割されて生成されます。要素の種類に関係なく適用されます。
要素 : チェックすると、生成される要素と既存の線要素が交差する場合、その交差点に節点が自動生成され、線要素が分割されます。
有限要素法モデリングでコラムストリップを設定する場合は、有効梁を設置せず、より簡単に要素作成の一般梁設置区間で設定することも可能です。
