機能
各スラブ要素に保存された設計情報の基準に基づいて、耐力検討を実行します。耐力検討結果はさまざまな形式で確認することができます。
（配筋径および間隔、必要鉄筋量、必要鉄筋比、有効深さに対する中立軸深さ、強度比、Wood Amerモーメント（配筋方向のモーメント））
呼出
リボンメニュー：設計 > メッシュドデザイン > 解析実行/結果 > スラブ曲げ検定

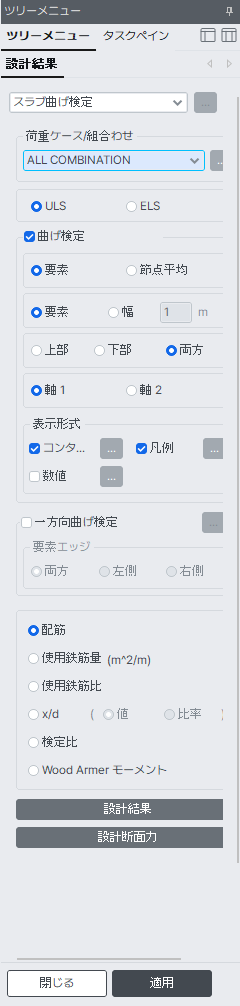

入力
荷重ケース/組合わせ
荷重ケースまたは荷重組合せを選択します。
右側のボタンをクリックすると、荷重組合せウィンドウを呼び出すことができます。
曲げ設計
要素/節点平均 : 要素の応力に採用する節点応力の計算方法を選択します。
要素 : 要素ごとの節点応力を使用します。
節点平均 : 隣接する要素と平均した節点応力を使用します。
要素/幅 : 要素間で応力を平均化するかどうかを選択します。
要素 : 応力は平均化せずに要素ごとの応力を使用します。
幅 : 指定した幅に含まれる要素同士で応力を平均化します。
上部/下部/両方 : 出力する結果の配筋の位置を選択します。
軸１/軸２ : 出力する結果の配筋の方向を選択します。
表示形式
モデルビューに表示する項目を選択します。確認方法はこちら
結果種類
モデルビューに表示する結果の種類を選択します。
配筋 : 検定された配筋結果
使用鉄筋量 : 検定時の使用鉄筋量
使用鉄筋比 : 検定時の使用鉄筋比
検定比 : 検定された配筋結果に対する検定比
設計部材力 : 設計で使用している曲げモーメント
※適用をクリックすることで検定結果が画面表示されます。
設計結果
計算書を出力します。（テキストファイル）
設計断面力
設計で使用している曲げモーメントをテーブルで表示します。
