機能
スラブのたわみに対する使用性検討を実行します。
この機能は、設計規準でKCI 2012、ACI318-05、08、11およびEurocode2:04が選択されている場合にのみ有効になります。
呼出
リボンメニュー：設計 > メッシュドデザイン > 解析実行/結果 > スラブ使用性検定

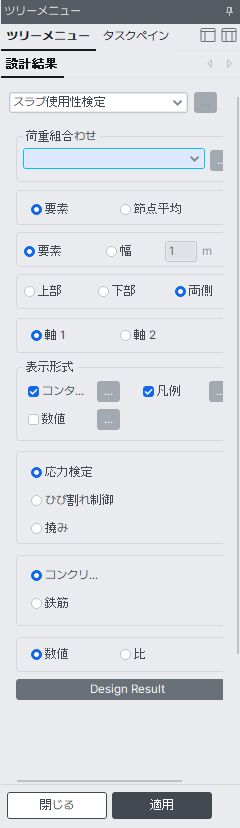

入力
荷重組合せ名
目的の荷重ケースまたは荷重組合せを選択します。
右側のボタンをクリックすると、新規作成または既存の荷重組合せの変更を行うことができます。（「Static Load Cases / Combinations」を参照してください）
要素：各要素の各節点で算出された断面力を用いて使用性検討結果を表示します。
節点平均：共通節点を共有する隣接要素の節点断面力を平均した値を用いて使用性検討結果を表示します。
要素：上記で選択したオプション（要素または節点平均）に応じて、スラブを構成する各要素の節点におけるモーメントの使用性検討結果を出力します。
幅：上記で選択したオプション（要素または節点平均）に応じて、選択した節点を含むスラブ要素のモーメントの平均値を用いて使用性検討結果を表示します。
上部：スラブ上端筋に対して、負曲げモーメントの使用性検討結果を表示します。
下部：スラブ下端筋に対して、正曲げモーメントの使用性検討結果を表示します。
両側：上端筋および下端筋の使用性検討結果のうち、最大値を表示します。
軸 1：Dir. 1方向に入力された鉄筋に対する使用性検討結果を表示します。
軸 2：Dir. 2方向に入力された鉄筋に対する使用性検討結果を表示します。
表示形式
モデルビューに表示する項目を選択します。確認方法はこちら
応力検定
応力結果をコンター図で表示します。
コンクリート：コンクリートの圧縮応力を表示します。
鉄筋：鉄筋の引張応力を表示します。
ひび割れ制御
ひび割れ結果をコンター図で表示します。
ひび割れ幅：ひび割れ幅の値を表示します。
鉄筋間隔：最小鉄筋間隔を表示します。
最小面積：最小必要鉄筋断面積を表示します。
鉄筋直径：最大鉄筋径を表示します。
摘み
たわみ量を表示します。
ひび割れなし：非ひび割れ断面としてたわみを算定し、許容たわみと比較します。
ひび割れあり：ひび割れ断面解析結果に基づいてたわみを算定し、許容たわみと比較します。
数値：検討結果の値を表示します。
比：部材力と耐力の比を表示します。
Design Result：スラブ要素の使用性検討結果をテキスト形式で出力します。
