機能
スラブ、マット基礎、柱帯の配筋設計に使用する鉄筋情報を入力します。
呼出
リボンメニュー：設計 > メッシュドデザイン > 設計情報データ > 設計パラメータ > 配筋の基本設定
入力

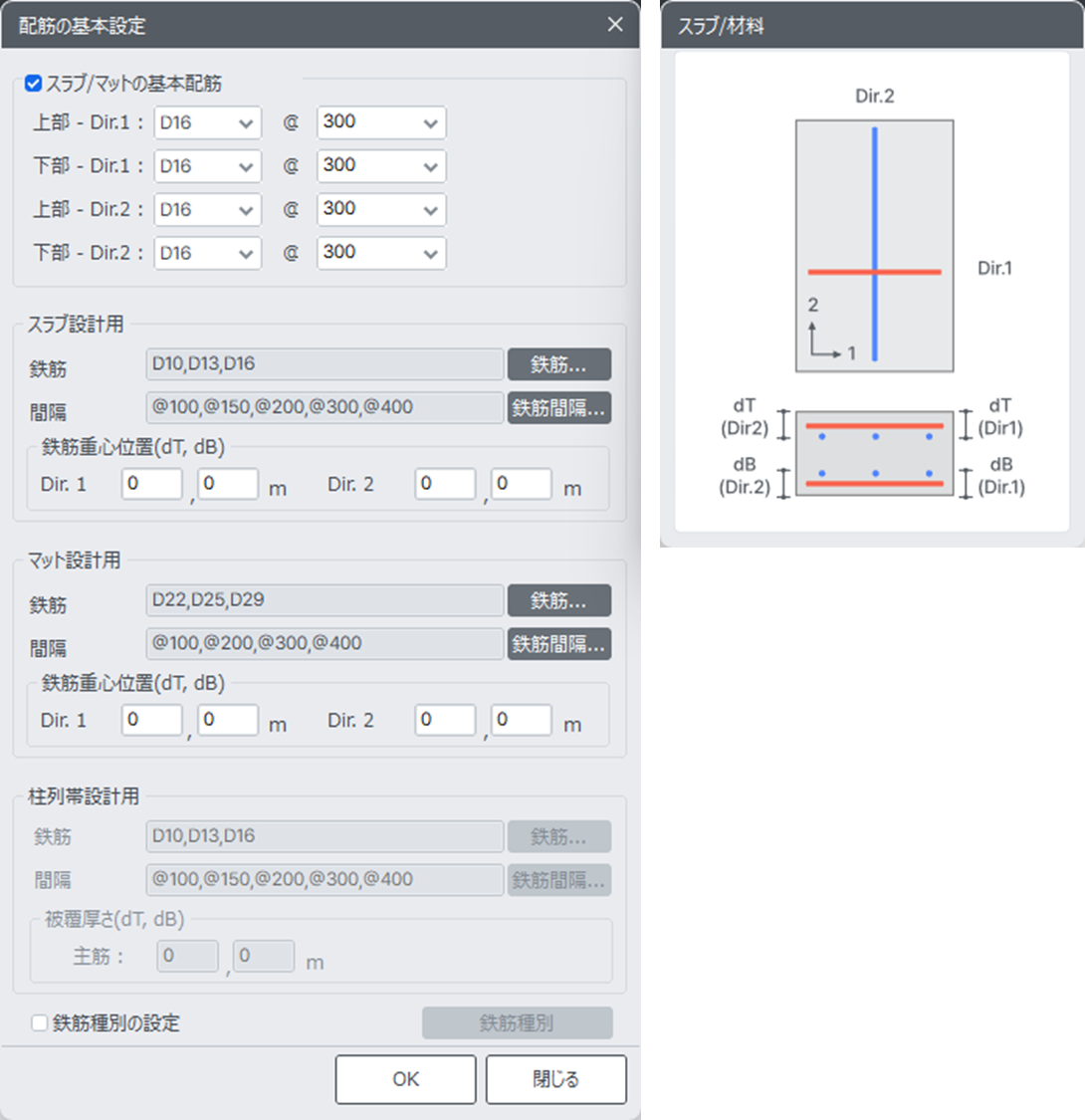

配筋の基本設定 ダイアログボックス
スラブ/マットの基本配筋
スラブおよびマット基礎の基本配筋を設定します。
上部-Dir.1 : Dir.1方向の上部スラブ鉄筋の径および間隔を入力します。
下部-Dir.1 : Dir.1方向の下部スラブ鉄筋の径および間隔を入力します。
上部-Dir.2 : Dir.2方向の上部スラブ鉄筋の径および間隔を入力します。
下部-Dir.2 : Dir.2方向の下部スラブ鉄筋の径および間隔を入力します。
サブドメイン定義機能を用いて設定されたスラブに、それぞれ異なる配筋を設定することができます。
この機能は、モデル化された部材全体に対して一括で適用される機能です。
スラブごとに基本配筋タイプを個別に設定したい場合は、サブドメイン機能を使用することで、基本配筋をそれぞれ異なる条件で設定することができます。
スラブ設計用
スラブ自動設計に使用する鉄筋径、間隔およびかぶり厚を入力します。
鉄筋 : 自動スラブ曲げ設計に使用される鉄筋径を入力します。
間隔 : 自動スラブ曲げ設計に使用される鉄筋間隔を入力します。
鉄筋重心位置(dT,dB)
Dir.1 : 主鉄筋中心から断面の上面および下面までの距離
Dir.2 : 主鉄筋中心から断面の上面および下面までの距離
マット設計用
マット自動設計に使用する鉄筋径、間隔およびかぶり厚を入力します。
鉄筋 : マット設計に使用される標準の鉄筋サイズを入力します。
間隔 : マット設計に使用される鉄筋の間隔を入力します。
鉄筋重心位置(dT,dB)
Dir.1 : Dir.1方向の鉄筋重心位置から上端、下端面までの距離
Dir.2 : Dir.2方向の鉄筋重心位置から上端、下端面までの距離
柱列帯設計用
柱列帯自動設計に使用する鉄筋径、間隔およびかぶり厚を入力します。
鉄筋 : 柱列帯自動設計使用される鉄筋径を入力します。
間隔 : 柱列帯自動設計に使用される鉄筋の間隔を入力します。
被覆厚さ(dT,dB)
主筋: 主鉄筋中心からスラブ上面までの距離（上側かぶり）
主鉄筋中心からスラブ下面までの距離（下側かぶり）

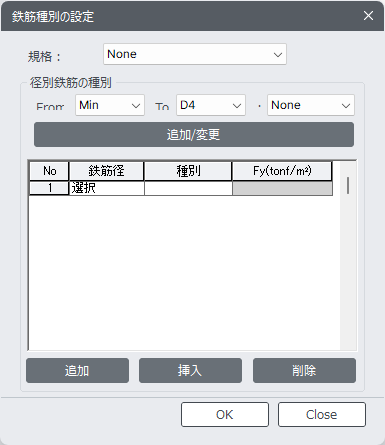

鉄筋種別の設定
鉄筋径ごとに鉄筋種別を設定します。
ここで指定した鉄筋種別はスラブ設計にのみ適用されます。
規準：適用する鉄筋材料の規格を指定します。
径別鉄筋の種別：鉄筋径ごとに使用する種別を指定します。
ここで指定していない鉄筋径の種別は [RC材料の修正 ] で定義された主筋の鉄筋種別が適用されます。
「設計＞設計パラメータ＞RC＞RC材料の修正」
ここで指定された鉄筋径ごとの鉄筋種別は [スラブ曲げ検定] の計算で使用されます。
[スラブ曲げ選定] の計算は [RC材料の修正] の主筋の鉄筋種別が適用されます。
