機能
スラブの曲げの断面検定にねじりモーメントを考慮するかどうかを選択します。
ねじりモーメントの考慮はWood Armer法によります。
呼出
リボンメニュー：設計 > メッシュドデザイン > 設計情報データ > スラブ設計制御
入力
スラブ設計コントロールダイアログボックス
スラブ設計モーメント
「Wood Armer モーメント（ねじりモーメント）を考慮」項目をチェックすると、MxxおよびMyyを算定する際にWood & Armerモーメント法を適用し、Mxyを追加的に考慮します。
: Wood Armer モーメント
鉄筋配筋方向の設計部材力を確認できます。
斜め配筋に対するWood-Armer式
不整形な形状のスラブや不規則な支持条件、荷重条件のスラブでは、ねじりモーメントの影響を無視できません。
メッシュドスラブではスラブの曲げの設計にねじりモーメントの影響をWood Armer法により考慮することができます。
曲げモーメントと座標系

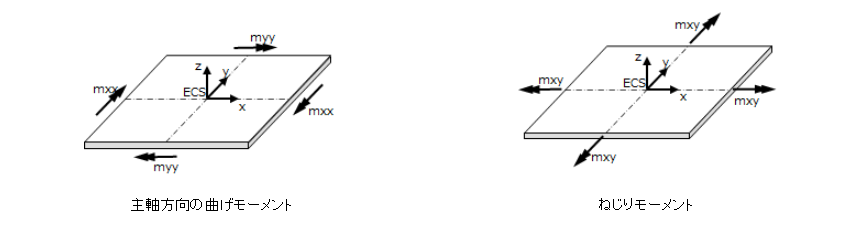

解析結果から要素座標軸を基準とした以下のモーメントが計算されます。
- mxx：x軸方向（y軸回り）の曲げモーメント
- myy：y軸方向（x軸回り）の曲げモーメント
- mxy：y-z平面及びx-z平面に対するねじりモーメント

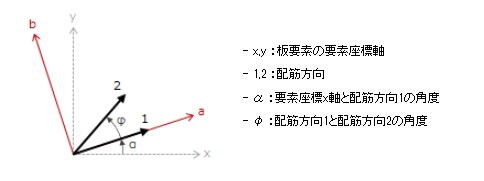

配筋方向の設計断面力を計算するために下図のように座標系を定義すると、mxx, myy, mxyは以下のように変換されます。
まず、内力（mxx、myy、およびmxy）をa-b座標系に変換します。
ウッドアーマーモーメントの計算
下端筋と上端筋の設計に対してウッドアーマーモーメントは以下のように計算されます。
[下端筋]
mud1 = ma - 2mab cotφ + mb cot²φ + |"mab - mb cotφ" /"sinφ" |
mud2 = "mb " /"sin²φ" + |"mab - mb cotφ" /"sinφ" |
When mud1 < 0 and mud2 > 0,
mud1 = 0
mud2 = max { 0, "mb+| (mab - mb cotφ)²/ (ma - 2mab cotφ + mbcot²φ)|" /"sin²φ" "}"
When mud1 > 0 and mud2 < 0 ,
mud1 = max { 0, ma - 2mab cotφ + mb cot²φ "+" |"(mab - mb cotφ)²" /"mb" |"}"
mud2 = 0
When mud1 < 0 and mud2 < 0 ,
mud1 = 0
mud2 = 0
[上端筋]
mud1 = ma - 2mab cotφ + mb cot²φ - |"mab - mb cotφ" /"sinφ" |
mud2 = "mb " /"sin²φ" - |"mab - mb cotφ" /"sinφ" |
When mud1 > 0 and mud2 < 0,
mud1 = 0
mud2 = min { 0, "mb-| (mab - mb cotφ)²/ (ma - 2mab cotφ + mbcot²φ)|" /"sin²φ" "}"
When mud1 < 0 and mud2 > 0 ,
mud1 = min { 0, ma - 2mab cotφ + mb cot²φ - |"(mab - mb cotφ)²" /"mb" |"}"
mud2 = 0
When mud1 > 0 and mud2 > 0 ,
mud1 = 0
mud2 = 0
