報告書作成

Step 1）図の選択

View PointやZoom Size、ダイアグラムの形式、凡例や数値の表示有無、要素のアクティブ状態などを調整し、設計者の意図を十分に表現できるようにModel Viewを作成します。

Step 2）名前の指定

メインメニューから　APPS > 応用機能 >  報告書作成　>  イメージ抽出　を選択するか、アイコンをクリックして現在のModel Viewの名前を指定します。

このとき、「モノクロイメージ」オプションにチェックを入れると、白黒で設定することができます。

図の名前は、記号や特殊文字を除き、28文字以内で入力してください。

イメージ抽出 ダイアログボックス

Step 3) オブジェクトの登録

Report Treeの「Images > Image Files」項目に登録されます。

Step 1) 画像ファイルの保存

モデルファイルが存在するフォルダの下位に「Image Files」というフォルダを作成し、画像ファイルを保存します（*.mgb）。
「Image Files」項目を選択し、コンテキストメニューの「Add Image Files」機能を実行します。

Step 2) 画像ファイルの選択

「Image Files」フォルダ内に存在する画像ファイルが一覧表示されます。Report Treeに登録する画像を選択し、OKボタンをクリックします。

画像ファイルは、MS Wordで使用可能なすべての形式に対応しています。

[*.emf, *.wmf, *.jpg, *.jpeg, *.jfif, *.jpe, *.png, *.bmp, *.dib, *.rle, *.bmz, *.gif, *.gfa, *.emz, *.wmz, *.pcz, *.tif, *.tiff, *.cgm, *. eps, *.pct, *.pict, *.wpg]

Fig. Dynamic Report Image File ダイアログボックス

Step 3) オブジェクトの登録

Report Treeの「Images > Image Files」項目に登録されます。

Step 1) テーブル出力

節点／要素番号、荷重組み合わせ、施工段階、結果出力位置など、出力したい項目を選択し、テーブルとして出力します。

Step 2) 名前の指定

右クリックしてコンテキストメニューから「Dynamic Report Table」メニューを選択します。

Fig. Context Menu

Step 3) 出力項目の選択

該当テーブルの出力項目のうち、意味のある項目のみチェックをオンにし、名前を指定します。

ユーザーが選択したコンポーネントを抽出してテーブルとして出力します。

テーブル名は記号や特殊文字を除き、28文字以内で入力してください。

Fig. Dynamic Report Table 대화상자

Step 4) オブジェクトの登録

Report Treeの「Tables > User Defined Tables」項目に登録されます。

Step 1) テーブルの選定および保存

ユーザーが直接入力した表形式の情報のうち、よく使用する表をReport Treeに登録することができます。繰り返し使用する設計基準の要約などを保存しておくと便利です。

Report Editorに表を入力した後、該当する表を選択した状態でコンテキストメニューの「テーブルテンプレート追加」機能を実行します。テーブル名は記号や特殊文字を除き、28文字以内で入力してください。

Step 2) オブジェクトの登録

Report Treeの「Table Templates」項目に登録されます。

表をTable Templateとして登録すると、モデルファイルがあるフォルダの下に「Table Template Files」というフォルダが自動的に生成されます。「テーブルテンプレート名.xml」という形式で自動保存され、.xmlファイル名とTable Templateの名前は一致している必要があります。そのため、.xmlファイルの名前を任意に変更したり削除したりすると、該当情報を利用できなくなります。

Step 1)　グラフの選定および保存

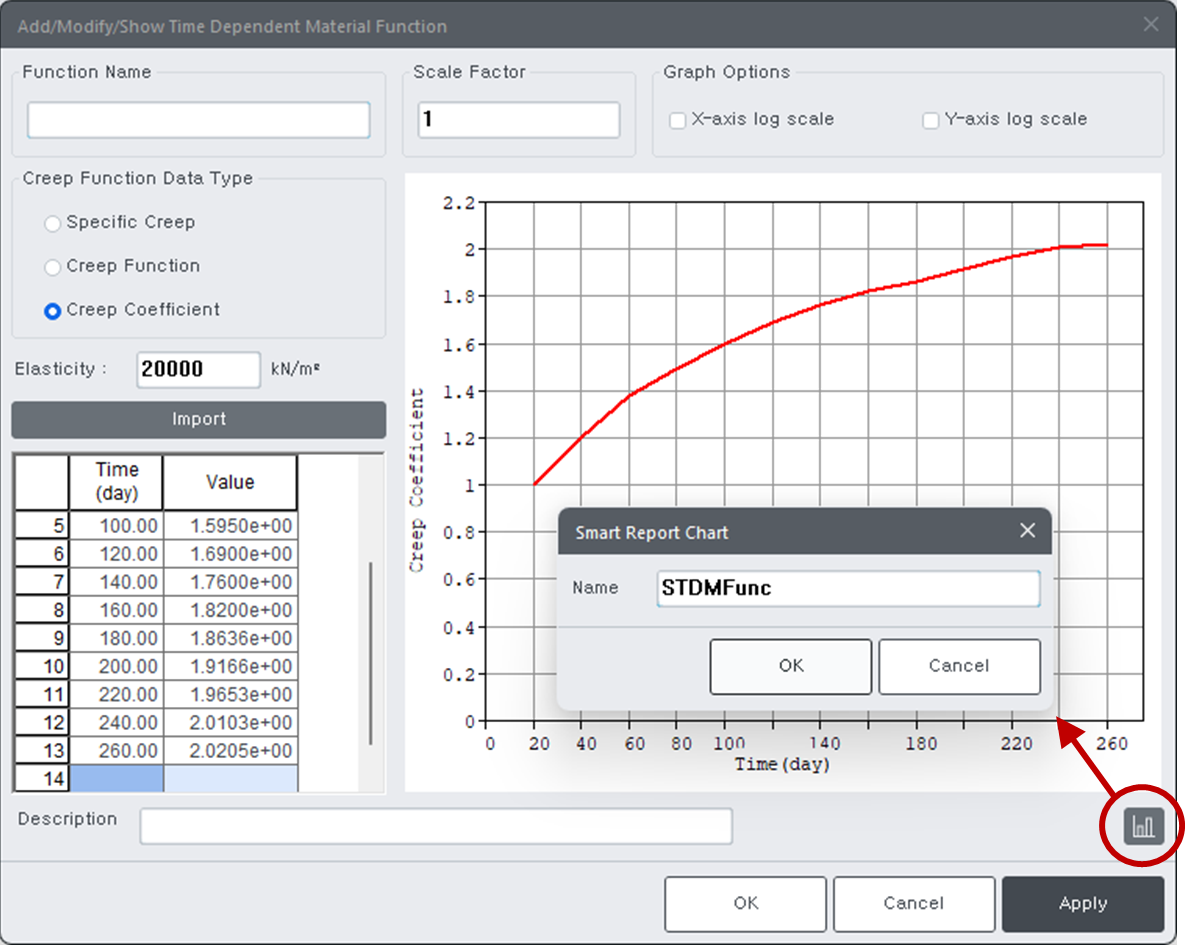

レポートに含めることができるグラフにはアイコンがあり、そのアイコンをクリックして該当グラフを保存します。

グラフ名は記号や特殊文字を除き、28文字以内で入力してください。

Step 2) オブジェクトの登録

Report Treeの「Charts」項目に登録されます。

Step 1) 項目の選択

Report Tree의 Header & Footer をクリックし、ヘッダーとフッターに挿入する項目を選択します。

Fig. Define Header and Footer 대화상자

Step 2) プロジェクト情報の入力

「Project Information […]」ボタンをクリックし、該当項目の情報を入力します。

Fig. Project Information 대화상자

Step 3)

 「Apply upon OK」オプションを選択し、ヘッダーとフッターを入力した後、[OK]ボタンをクリックします。

Report Treeからドラッグ＆ドロップすることで、レポートに挿入することができます。

メインメニューから Tools > Dynamic Report Generator メニューを選択します。

新規ファイルとして保存することも、既存の作成済みファイルを読み込むこともできます。

Fig. 보고서 파일 열기

メインメニューから「Tools > Dynamic Report Generator」メニューを選択します。新規ファイルとして保存することも、既存の作成済みファイルを読み込むこともできます。

Method 1：Report Treeに登録されたオブジェクトをReport Editorへドラッグ＆ドロップして、レポートに挿入します。

Method 2：Report Editorが開かれている状態で、Report Treeに登録されたオブジェクトを選択し、コンテキストメニューの「Insert to Report」機能を使用してレポートに挿入します。

Fig. Deform Shape 그림 출력 결과

ユーザーが画像ファイルとして保有している図をReport Treeに登録して管理し、レポートに挿入します。

Fig. Image Files를 통한 structural plan Image 등록 및 삽입

モデリング情報、荷重、解析結果、設計報告書など、GEN内でテーブル形式として出力される情報を出力します。

Fig. Beam force Table 테이블 출력 결과

断面情報を出力します。

Fig. Section Summary 출력 결과

ユーザーが直接入力した表のうち、よく使用する項目をReport Treeに登録して管理し、レポートに挿入します。設計基準の要約のように、レポートへ共通して入力する項目を保存しておくと便利です。

Fig. Table Template

GENで使用されるグラフ形式の情報を出力します。

Fig. Creep coefficient graph

形状情報、境界条件、荷重などモデルの入力データを出力します。

Fig. Texts의 Boundary 정보 Text 출력 결과

Report Treeの「Setup」部分をダブルクリックするか、右クリックして「Properties」を選択し、レポートで使用するフォントを設定することができます。

Fig. 보고서 글꼴설정

Text Setup：Texts形式で出力される情報のフォントを設定します。Texts形式の情報にはスペースやタブ情報が含まれるため、左右揃えされたデータを得るには「Fixed Sys」「Gulim（ゴシック体）」などのフォント使用が推奨されます。

Caption Setup：Images、Charts、Tablesのタイトルフォントを設定します。ImagesとChartsのタイトルは下部に、Tablesのタイトルは表の上部に挿入されます。

Table Setup：TablesのフォントはDataタブで設定し、Headerはヘッダー行のフォントを設定します。

構造検討レポートは対象構造物のみが変更されるだけで、レポート全体の流れや内容は基本的に類似して進行します。

モデル形状図、荷重情報、解析結果として出力される反力・変位・部材力などの図は繰り返し使用される情報です。毎プロジェクトごとにこれらの情報を登録する必要はなく、他のモデルに保存されているレポート出力項目をReference DBを利用して読み込むことができます。

Report Treeの「Reference DB」項目をダブルクリックするか、コンテキストメニューを使用してレポート出力項目を取得するGENモデルファイル（*.mgb）を選択します。読み込む詳細項目を選択すると、下図のように他モデルに登録されていた入力項目を活用することができます。

Report Treeに登録されている情報は出力結果そのものを保存しているのではなく、該当項目を出力するための情報を保存しています。そのため、モデルが変更された場合でも、そのモデルに対応した結果を出力することができます。
