概要
基礎予備設計における独立基礎の自動設計条件を設定します。
実行方法
リボンメニュー：基礎 > 基礎予備設計指定 > 基礎予備設計実行 > 独立基礎

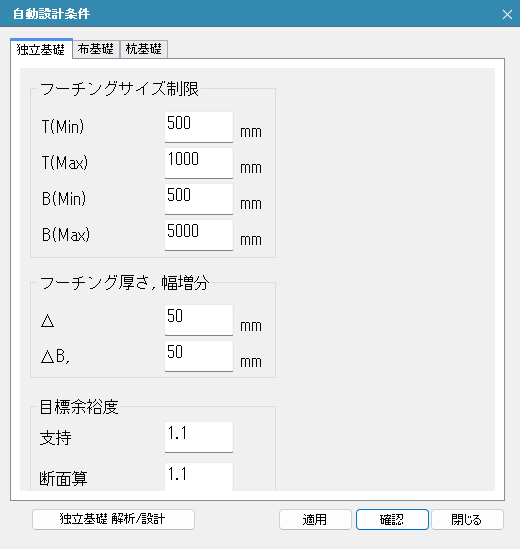

詳細説明
フーチングサイズ制限
■ T(Min)
フーチング厚さの最小値
■ T(Max)
フーチング厚さの最大値
■ B(Min)
フーチング幅の最小値
■ B(Max)
フーチング幅の最大値
フーチング厚さ、幅増分
■ ΔT
フーチング厚さの増分間隔
■ ΔB, L
フーチング幅の増分間隔
目標余裕度
■ 支持力目標
支持力検定の目標余裕度
■ 断面算定目標
断面検定の目標余裕度
基礎情報
■ 支持層レベル
基礎底の支持層レベル
節点番号
■ 節点番号
独立基礎を自動設計する支点の節点番号を入力します。
「...」からモデルビューで接点を選択することもできます。
