概要
線形解析の支点反力を成分別に数値と矢印記号によって表示します。
実行方法

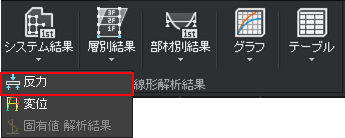

リボンメニュー：結果 > 線形解析結果 > システム結果 >反力

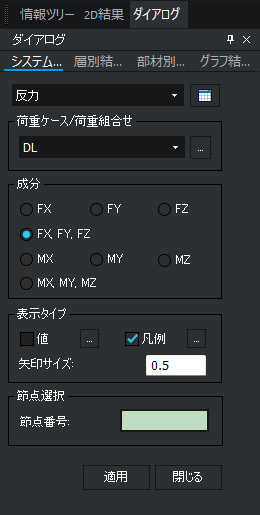

詳細説明
反力テーブル をクリックすると、テーブル > 反力が確認できます。
荷重ケース / 荷重組合せ
任意の荷重ケースや荷重組合わせ条件を選択します。
荷重組合わせ条件を新規に入力したり、修正または追加する場合には右側のをクリックしま
す。
→荷重組合わせを参照
成分
任意の反力成分を選択します。反力成分は、全体座標系を基準に表示されます。
該当節点に節点座標系が定義されている場合には節点座標系で確認することもできます。
■ FX
全体座標系のX軸または節点座標系のx軸方向の反力成分
■ FY
全体座標系のY軸または節点座標系のy軸方向の反力成分
■ FZ
全体座標系のZ軸または節点座標系のz軸方向の反力成分
■ FX,FY,FZ
全体座標系X, Y, Z軸または節点座標系x, y, z軸方向の反力成分
■ MX
全体座標系のX軸または節点座標系のx軸に対する反力モーメント成分
■ MY
全体座標系のY軸または節点座標系のy軸に対する反力モーメント成分
■ MZ
全体座標系のZ軸または節点座標系のz軸に対する反力モーメント成分
■ MX,MY,MZ
全体座標系X, Y, Z軸または節点座標系x, y, z軸方向のモーメント成分
出力オプション
■ 値
結果の数値の表示/非表示を切り替えます。
「...」：結果値詳細設定 → 結果出力詳細設定
■ 凡例
凡例の表示/非表示を切り替えます。
「...」：凡例詳細 → 結果出力詳細設定
■ 矢印サイズ
矢印の表示サイズを数値で調整します。
節点選択
モデルビューで選択した節点の結果がメッセージウィンドウに表示されます。
