概要
線形解析のフレーム部材力をテーブルに出力します。
実行方法

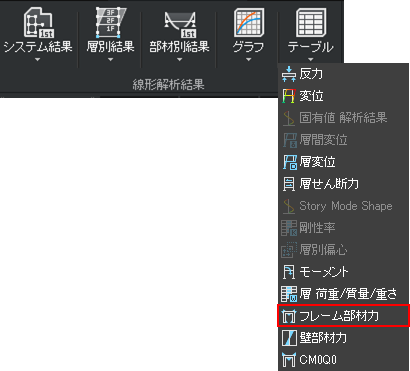

リボンメニュー：結果 > 線形解析結果 > テーブル > フレーム部材力

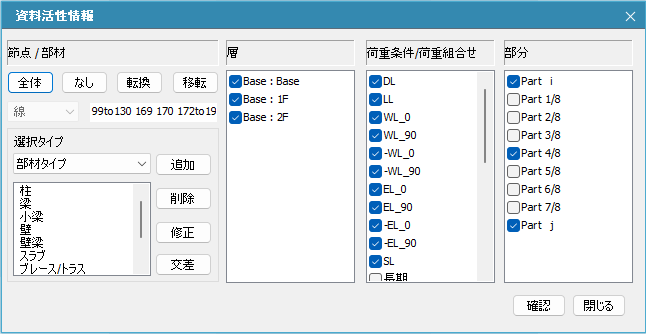

詳細説明
節点/部材：テーブルに結果を出力する部材番号を入力します。
層：テーブルに結果を出力する層を選択します。
荷重条件/荷重組合せ：テーブルに結果を出力する荷重ケース・荷重組合せを選択します。
部分：テーブルに結果を出力する部材の断面位置を選択します。

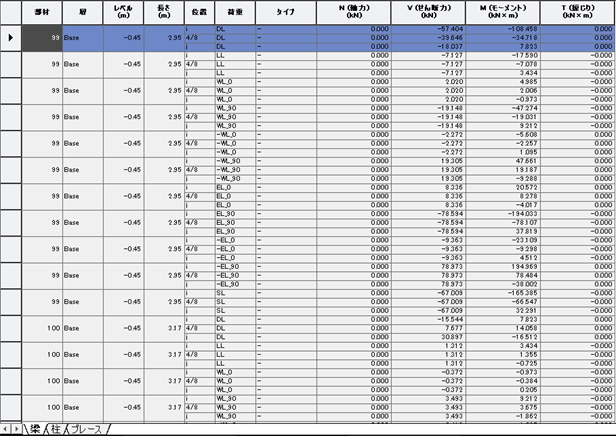

梁
部材：部材番号
層：部材の位置する層名
レベル：部材の位置するレベル
位置：部材力の断面位置
荷重：荷重ケース・荷重組合せ条件
N：軸力
V：要素座標z方向(強軸)のせん断力
M：要素座標y方向まわり(強軸)の曲げモーメント
T：捩じりモーメント

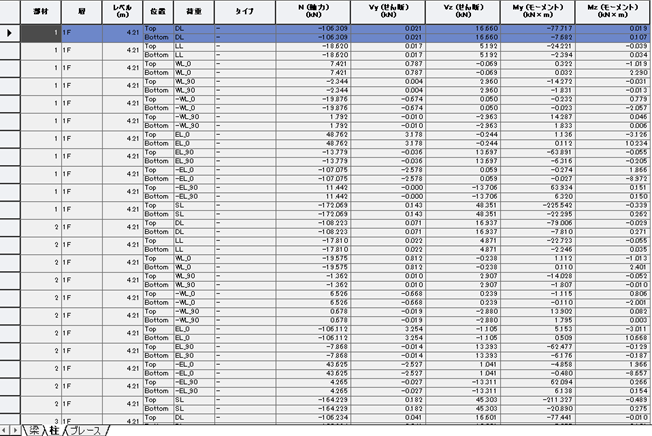

柱・ブレース (内容共通)
部材：節点番号
層：部材の位置する層名
レベル：部材の位置するレベル
位置：部材力の断面位置
荷重：荷重ケース・荷重組合せ条件
N：軸力
Vy：要素座標y方向のせん断力
Vz：要素座標z方向のせん断力
My：要素座標y軸まわりの曲げモーメント
Mz：要素座標z軸まわりの曲げモーメント
