概要
固有値解析結果をモデルビューで確認します。
実行方法

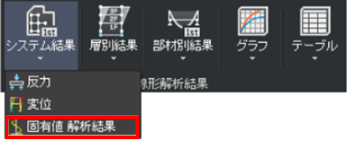

リボンメニュー：結果 > 線形解析結果 > システム結果 > 固有値解析結果
詳細説明
固有値解析結果テーブル をクリックすると、テーブル > 変位が確認できます。

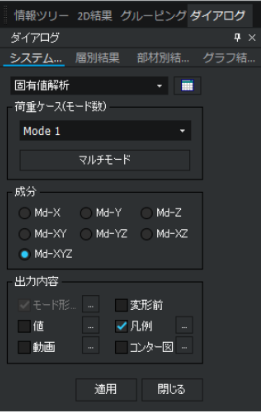

荷重ケース(モード係数)
出力するモードを選択します。

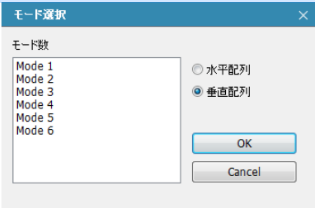

マルチモード
複数選択した各モードの結果を複数画面で同時に表示します。
成分
■ Md-X
全体座標系X方向の固有モード成分
■ Md-Y
全体座標系Y方向の固有モード成分
■ Md-Z
全体座標系Z方向の固有モード成分
■ Md-XY
Md-XとMd-Yの2乗和平方根
■ Md-YZ
Md-YとMd-Zの2乗和平方根
■ Md-XZ
Md-XとMd-Zの2乗和平方根
■ Md-XYZ
Md-XとMd-YとMd-Zの2乗和平方根
出力内容
■ モード形状
選択されたモード、成分のモード形状を表示します。
「...」：モード形状設定 → 結果出力詳細設定
■ 変形前
変形前のモデル形状の表示∕非表示を切り替えます。
■ 値
結果の数値の表示∕非表示を切り替えます。
「...」：結果値詳細設定 → 結果出力詳細設定
■ 凡例
凡例の表示∕非表示を切り替えます。
「...」：凡例詳細 → 結果出力詳細設定
■ 動画
動画での表示∕静止画での表示を切り替えます。
「...」：動画出力詳細 → 結果出力詳細設定
■ コンター図
結果の数値分布をコンター図で表示します。
「...」：コンター図詳細設定 → 結果出力詳細設定
