概要
層せん断力の各部材負担をモデルビューで確認できます。
実行方法
リボンメニュー：結果 > 線形解析結果 > 層別結果 > 層せん断力
詳細説明

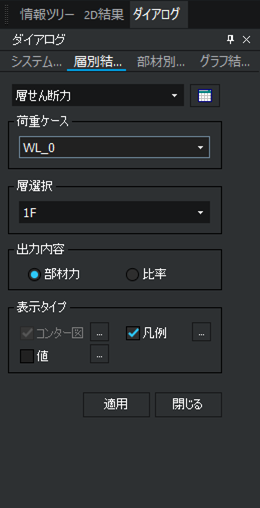

層せん断力結果テーブル をクリックすると、テーブル > 層せん断力が確認できます。
荷重ケース
任意の荷重ケースを選択します。
層選択
任意の層、または全層を選択します。
出力タイプ
部材力を出力するか、層せん断力に対する負担比率を出力するかを選択します。
表示タイプ
■ コンター図
結果の数値分布をコンター図で表示します。
「...」：コンター図詳細設定 → 結果出力詳細設定
■ 凡例
凡例の表示∕非表示を切り替えます。
「...」：凡例詳細 → 結果出力詳細設定
■ 値
結果の数値の表示∕非表示を切り替えます。
「...」：結果値詳細設定 → 結果出力詳細設定
