概要
線形解析のフレームの部材力結果をモデルビューで確認します。
実行方法

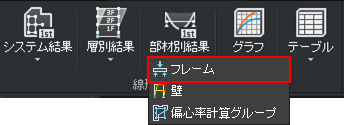

リボンメニュー：結果 > 線形解析結果 > 部材別結果 > フレーム
詳細説明
フレーム部材力テーブル をクリックすると、テーブル > フレーム部材力が確認できます。

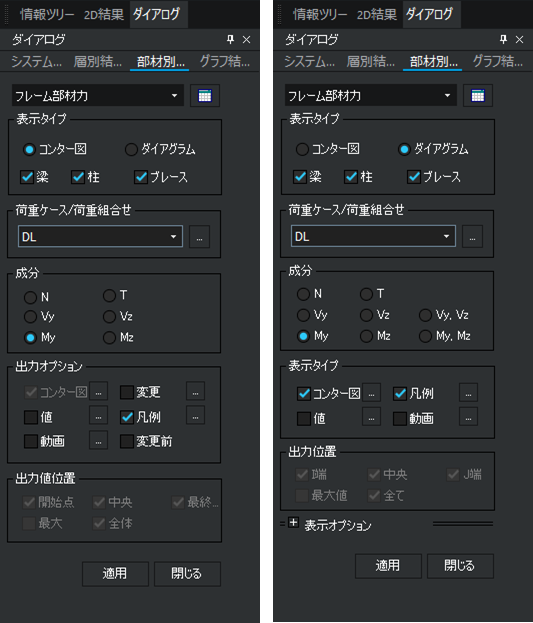

出力形式
■ コンター図
部材力分布を等高線図で表示します。
■ ダイアグラム
部材力分布を断面力図で表示します。
■ 梁・柱・ブレース
各部材の部材力の表示∕非表示を切り替えられます。
任意の荷重ケースや荷重組合わせ条件を選択します。
荷重組合わせ条件を新規に入力したり、修正または追加する場合には右側の「...」をクリック
します。
→荷重組合わせを参照
成分
■ 部材座標軸(部材ローカル軸)の表示方法

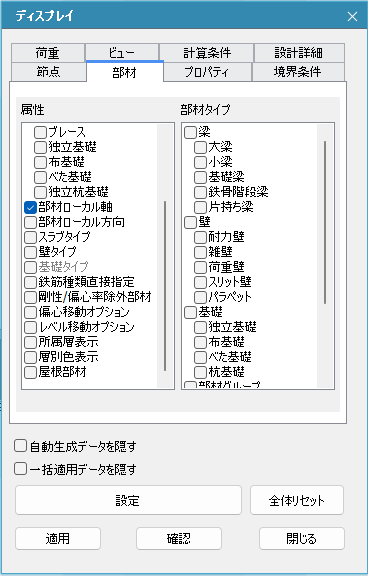

[ディスプレイ]の設定
リボンメニュー：ビュー>ディスプレイ
ツールバー：ツール>ツールバー>ユーザー>ディスプレイ
ショートカットキー：Ctrl+E
で表示されるディスプレイダイアログで、[部材>属性>部材ローカル軸]を選択します。
■ N
軸力
■ T
捩じりモーメント
■ Vy
要素座標y方向のせん断力
デフォルトでは梁の弱軸方向のせん断力
■ Vz
要素座標z方向のせん断力
デフォルトでは梁の強軸方向のせん断力
■ Vy,Vz
上記2方向のせん断力
■ My
要素座標y方向まわりの曲げモーメント
デフォルトでは梁の強軸方向の曲げモーメント
■ Mz
要素座標z方向まわりの曲げモーメント
デフォルトでは梁の弱軸方向の曲げモーメント
■ My,Mz
上記2方向のせん断力
出力オプション
■ コンター図
結果の数値分布をコンター図で表示します。
「...」：コンター図詳細設定 → 結果出力詳細設定
■ 変形
変形時のモデル形状の表示∕非表示を切り替えます。
「...」：変形詳細 → 結果出力詳細設定
■ 値
結果の数値の表示∕非表示を切り替えます。
「...」：結果値詳細設定 → 結果出力詳細設定
■ 凡例
凡例の表示∕非表示を切り替えます。
「...」：凡例詳細 → 結果出力詳細設定
■ 動画
動画での表示∕静止画での表示を切り替えます。
「...」：動画出力詳細 → 結果出力詳細設定
■ 変形前
変形前のモデル形状の表示∕非表示を切り替えます。
出力位置
■ I端(開始点)
I端の値の表示∕非表示
■ 中央
中央の値の表示∕非表示
■ J端(最終点)
J端の値の表示∕非表示
■ 最大
最大値のみ表示
■ 全体
I端・中央・J端の全てを表示
表示オプション
■ なし
塗りつぶしなしのダイアグラム
■ 線
線ハッチングによるダイアグラム
■ 面
面塗りつぶしによるダイアグラム
■ 調整係数
ダイアグラムの表示スケールを数値により調整できます。
