概要
各部材について、偏心率の計算に用いた値を確認するために使用します。
実行方法

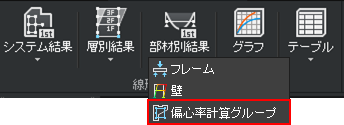

リボンメニュー：結果 > 線形解析結果 > 部材別結果 > 偏心率計算グループ
詳細説明

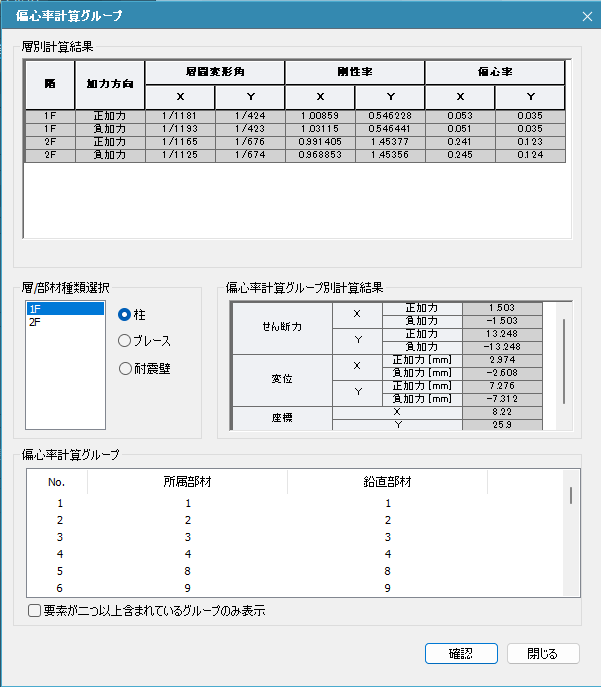

操作方法
■ 層別計算結果
各層の偏心率算定結果を表示します。
層：該当層
加力方向：正加力、又は負加力
層間変形角：全体座標系X, Y方向の層間変形角
剛性率：全体座標系X, Y方向の剛性率
偏心率：全体座標系X, Y方向の偏心率
■ 層 / 部材種類選択
偏心率計算グループのせん断力と変位を確認したい層と部材種類を選択します。
■ 偏心率計算グループ別計算結果
各偏心率計算グループのせん断力と変位と部材位置を確認できます。
■ 偏心率計算グループ
偏心率計算グループの部材番号を確認できます。
