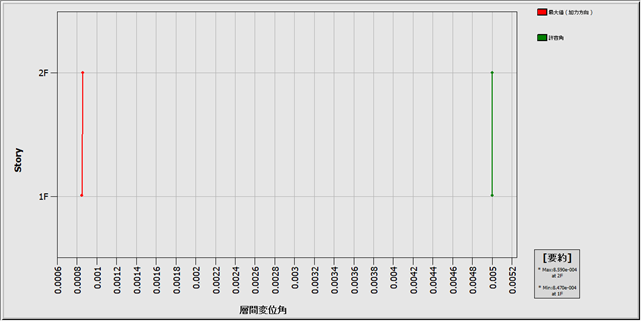

層間変形角グラフ

概要

層間変形角を出力します。

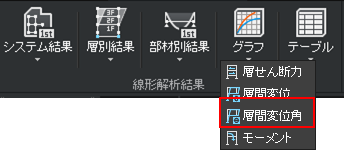

リボンメニュー：結果 > 線形解析結果 > グラフ > 層間変形角

層間変形角テーブル
をクリックすると、テーブル > 層間変形角が確認できます。

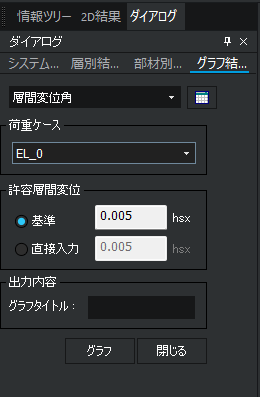

荷重ケース
任意の荷重ケースを選択します。

許容層間変位
基準または直接入力で層間変位角の許容値を設定します。

出力内容
グラフタイトル：意のグラフタイトルをつけることができます。
