概要
固有値解析結果をテーブルに表示します。
実行方法
リボンメニュー：結果 > 線形解析結果 > テーブル > 固有値解析結果

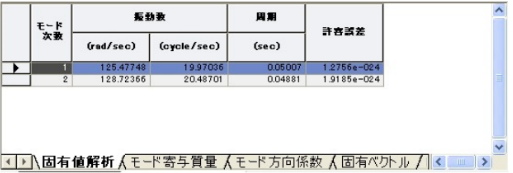

詳細説明
モード次数：当該モードのモード次数
振動数(rad/sec)：当該モードの角振動数
振動数(cycle/sec)：当該モードの振動数(Hz)
周期(sec)：当該モードの周期
許容誤差：固有値解析のノルム

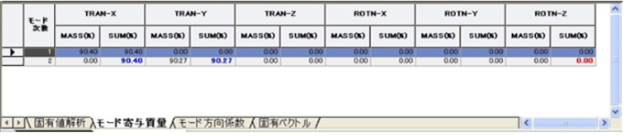

モード寄与質量
MASS(%)：当該モードの質量比率
SUM(%)：当該モードまでの合計質量比率
TRAN-X：全体座標系X方向の並進成分
TRAN-Y：全体座標系のY軸の並進成分
TRAN-Z：全体座標系のZ軸の並進成分
ROTN-X：全体座標系のX軸に対する回転成分
ROTN-Y：全体座標系のY軸に対する回転成分
ROTN-Z：全体座標系のZ軸に対する回転成分
固有ベクトル
UX：全体座標系のX軸のベクトル成分
UY：全体座標系のY軸のベクトル成分
UZ：全体座標系のZ軸のベクトル成分
RX：全体座標系のX軸に対する回転成分
RY：全体座標系のY軸に対する回転成分
RZ：全体座標系のZ軸に対する回転成分
