概要
構造計算書を生成します。
実行方法
リボンメニュー：結果 > 構造設計結果 > 構造計算書
詳細説明
出力タイプで「構造計算書」「予備設計報告書」「基礎構造計算書」を選択できます。

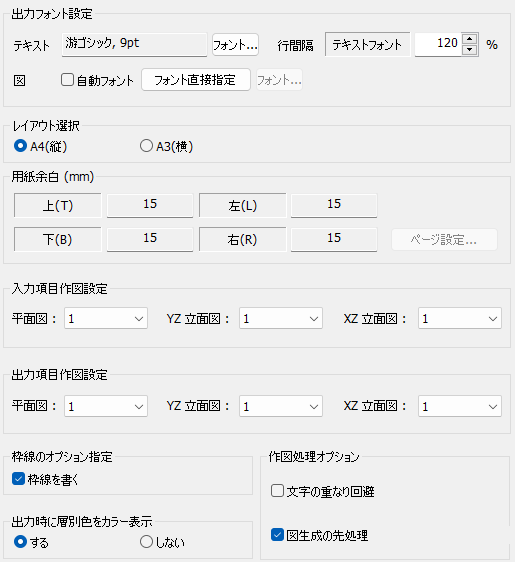

設定

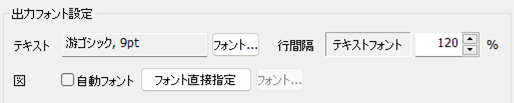

■ 出力フォント設定
テキスト
計算書の文章や図のタイトルなどのフォントを設定します。
行間隔
計算書の文章や図のタイトルなどの行間を設定します。

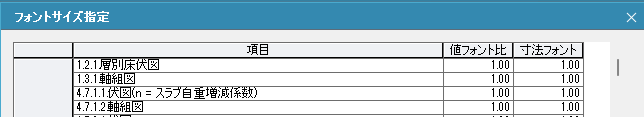

図 > フォント直接指定
図中のフォントサイズの比率を設定します。
| 値フォント比 | 図が目的とする値（荷重値など） |
| 寸法フォント比 | 寸法線に用いられる値 |
項目の左の区分は下記の通りです。
| Plan | 平面図のフォントサイズの設定 |
| X-Z | XZ立面図のフォントサイズの設定 |
| Y-Z | YZ立面図のフォントサイズの設定 |

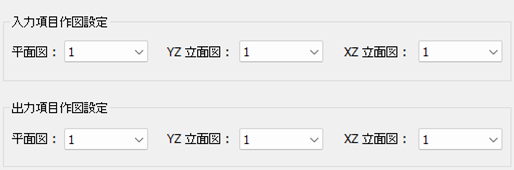

■ 入力 / 出力項目作図設定
図の分割数と分割方向を設定します。(紙面にどう配置するかは[軸組図(または伏図)レイ
アウト設定]で設定します)
| 選択項目 | 分割数 |
| 1 |
分割無し |
| 2=（3=, 6=） | 図を水平に2つ（3つ、６つ）に分割します |
| 2||（3||, 6||） | 図を垂直に2つ（3つ、６つ）に分割します |
| 4 | 図を4つに分割します |
| 9 | 図を9つに分割します |

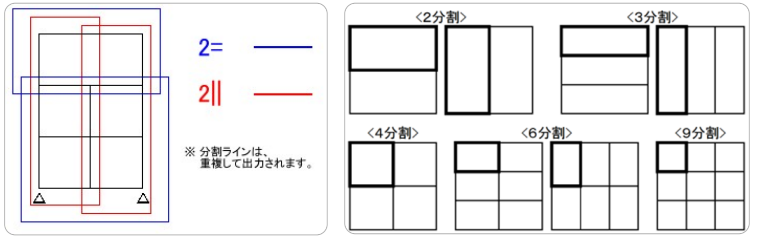

"2=", " 2||"の例
■ 枠線のオプション指定
図の周囲に枠を描くかどうかを設定します。
■ 出力時に層別色をカラー表示
図の周囲に枠を描くかどうかを設定します。
■ 作図処理オプション
| 文字の重なり回避 | オン：応力値等の文字の重なりを回避します。 |
| オフ：応力値等の文字の重なりを回避しません。 | |
| 図生成の先処理 | オン：出力時に図を一括生成します。全体出力に時間は必要ですが、ページ遷移が速くなります。 |
| オフ：ページ表示の際に図を生成します。ページ遷移に時間は必要ですが、全体出力が速くなります。 |

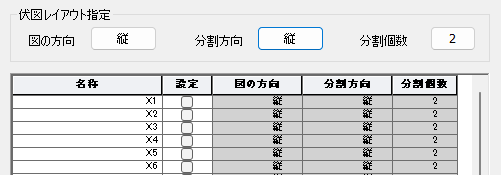

軸組図 / 伏図レイアウト設定
図を紙面にどう配置するかを設定します。(図をどう分割するかは[入力 / 出力項目作図設
定]で設定します)
上部のレイアウト指定で全体をコントロールし、下の表の「設定」にチェックを入れると軸
(または層)を個別に設定できます。
図の方向は「紙面に対する図の向き」を設定し、分割方向は「紙面をどの方向に分割するか」
を設定します。
分割個数の最大は[入力 / 出力項目作図設定]に依存します。

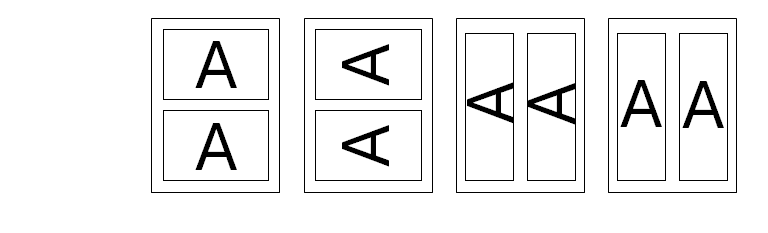

| 図の方向 | 縦 | 横 | 横 | 縦 |
| 分割方向 | 縦 | 縦 | 横 | 横 |
出力項目詳細設定

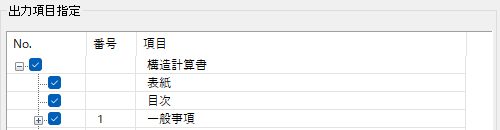

計算書に出力する項目を設定します。一番上のチェックボックスで全体をコントロールしま
す。
表紙

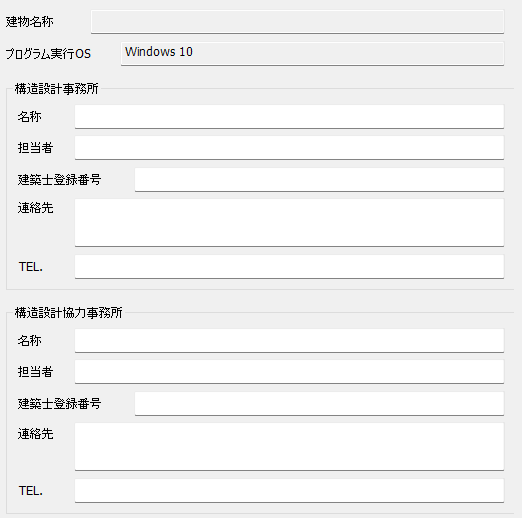

計算書の表紙の記載事項を入力します。
1. 一般事項

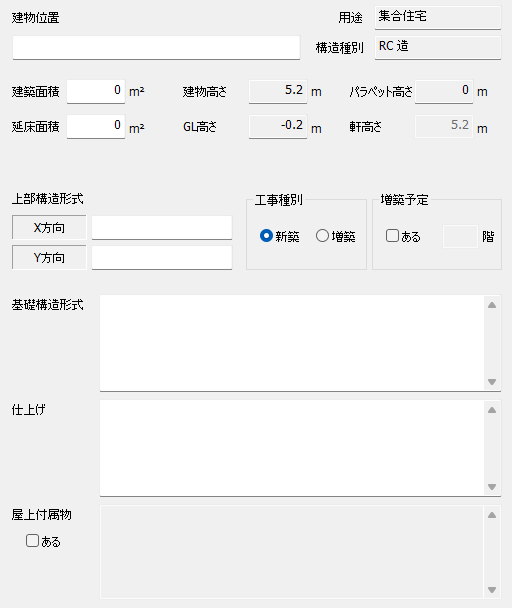

この項目で設定した数値は、計算書「1. 一般事項」に出力するものであり、ルート判定には影
響しません。
2. 設計方針と使用材料、3. プログラム使用状況
計算書のそれぞれの項目に出力する文章を記入します。

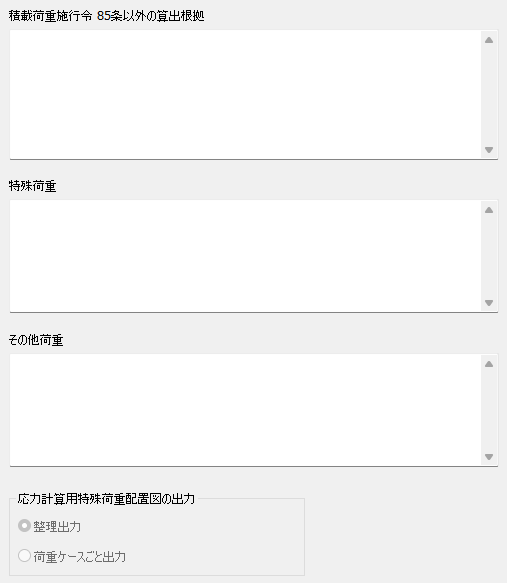

4. 荷重/外力
計算書「4. 荷重/外力」に出力する文章を記入します。
[積載荷重施行令85条以外の算出根拠]は4.8.2に、[特殊荷重]と[その他荷重]は4.12に出
力されます。
5. 準備計算
計算書「5.1.2 その他」に出力する文章を記入します。

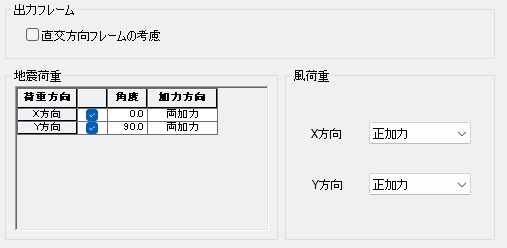

6. 応力解析
| 出力フレーム | ：「直交方向フレームの考慮」をチェックしない場合は加力方向フレームのみ出力します。 |
| 地震荷重 | ：出力する荷重方向と加力方向の選択を行います。 |
| 風荷重 | ：出力する加力方向の選択を行います。 |

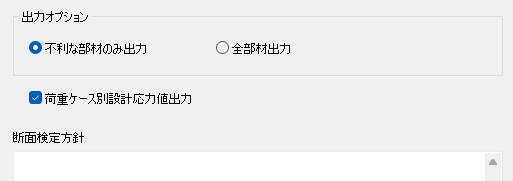

7. 断面検定
| 出力オプション | ：断面算定の結果出力を、各符号の「検定比最大の部材のみ」か「全部材」かを選択します。 |
| 荷重ケース別設計応 力値出力 |
：全荷重ケースの設計応力値を出力します。 |

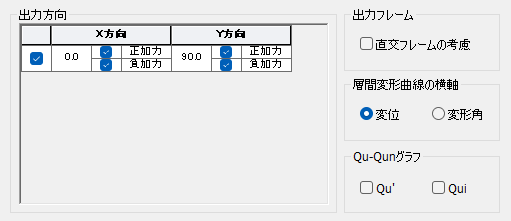

11. 保有水平耐力
| 出力方向 | ：出力する加力方向をチェックします。 |
| 出力フレーム | ：「直交方向フレームの考慮」をチェックしない場合は加力方向フレームのみ出力します。 |
| 層間変形曲線の横軸 | ：Q−δ 曲線を作図する時の横軸を変位か変形角かを選択します。 |
| Qu-Qunグラフ | ：Q’u(Ds算定時耐力)、Qui(保有水平耐力算定時外力)を表示するかどうかを設定します。 |
13. 総合所見
計算書「13. 総合所見」に出力する文章を記入します。

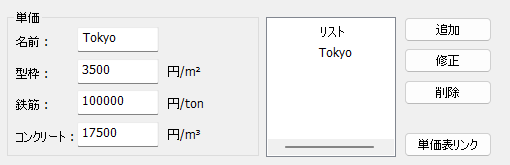

予備設計計算書においてコスト積算をするための、型枠・鉄筋・コンクリートの単位当たりの
複合単価を入力します。
単価は、リストで登録する事が加可能です。
