概要
計算書に出力する、伏図を任意の部材や高さで出力、軸組図の寸法を任意の高さで出力できま
す。
実行方法
リボンメニュー：結果 > 構造設計結果 > 図出力指定
詳細説明

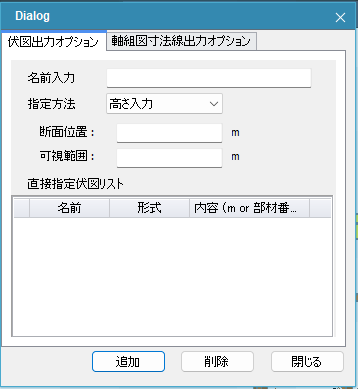

伏図出力オプション
| 名前入力 | 計算書の図のタイトルを入力します | |

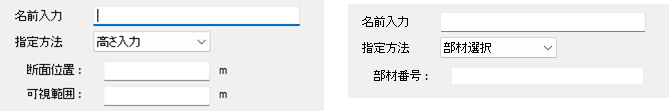

| 指定方法 | 高さ入力 | 切断する高さと、その高さからの作図範囲を指定します |
| 部材選択 | 伏図に含める任意の部材を3Dビュー上で指定します | |
| 層指定 | 伏図を作図する層を指定します | |

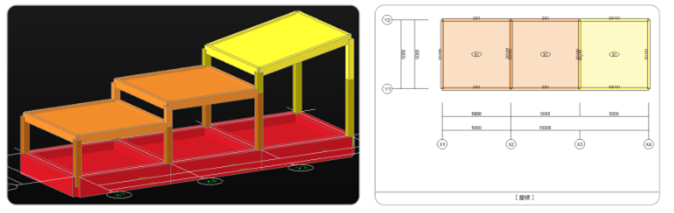

■ 出力例
デフォルトでは伏図は各層が個別に(上図の場合はオレンジ色と黄色が別の伏図として)出力
されますが、この機能で、一つの図に出力することができます。

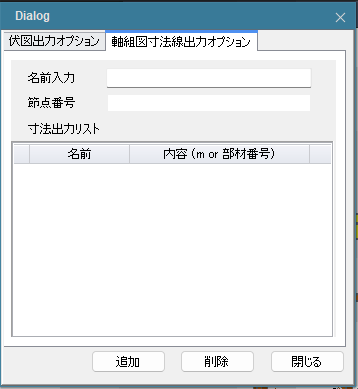

軸組図寸法線出力オプション
| 名前入力 | 寸法線に表記する際の名前 |
| 節点番号 | 軸組図の寸法位置を取得する節点を3Dビュー上で選択します |

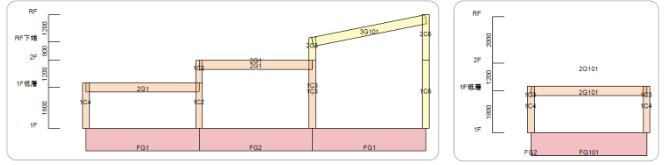

■ 出力例
指定した節点が軸組図に含まれる場合に、寸法線にその高さを考慮します。
