概要
崩壊メカニズムに至るまでのヒンジ状態を確認できます。
実行方法

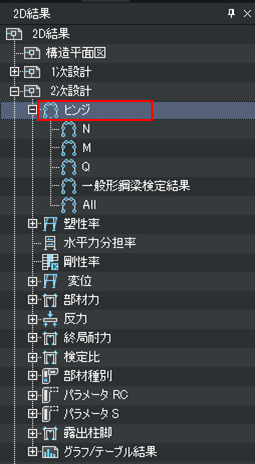

リボンメニュー：2D結果 > 2次設計 > ヒンジ
詳細説明

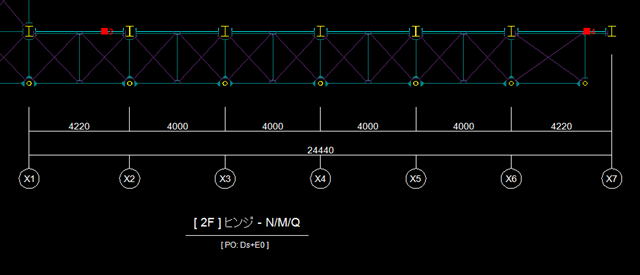

ヒンジ図
N
軸力に対するヒンジ状態を、ステップ数や発生位置で表します。
□：軸力に対するひび割れ発生時 (1次降伏)
■：圧縮破壊の発生時(2時降伏)
M
曲げに対するヒンジ状態を、ステップ数や発生位置で表します。
○ : 曲げひび割れ発生時 (1次降伏)
● : 曲げヒンジ発生時(2次降伏)
Q
せん断に対するヒンジ状態を、ステップ数や発生位置で表します。
△ : せん断ひび割れ発生時 (1次降伏)
▲ : せん断ヒンジ発生時(2次降伏)
All
圧縮破壊、曲げヒンジ、せん断ヒンジに対する結果が同時に表示されます。
2つ以上のヒンジが発生した場合、圧縮破壊 < せん断ヒンジ
