概要
全てのRC部材に対して、部材ランクを判断するためのパラメータを確認できます。
[2D結果オプション]でフレーム別、荷重条件 / 荷重組合せ別、部材ランク別の結果をそれぞ
れ確認できます。
実行方法

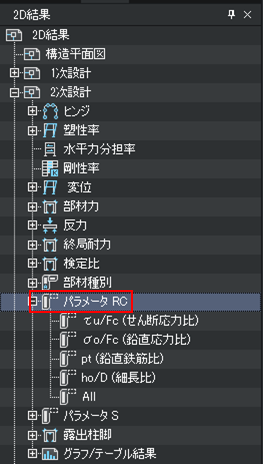

リボンメニュー：2D結果 > 2次設計 > パラメータRC
詳細説明
■ τu/Fc(せん断応力比)
せん断応力比が表示されます
記号：T/F
■ σo/Fc(垂直応力比)
垂直応力比(圧縮強度比)が表示されます。
記号：S/F
■ pt(引張鉄筋比)
引張鉄筋比が表示されます。
記号：pt
■ ho/D(細長比)
細長比が表示されます。
記号：h/D

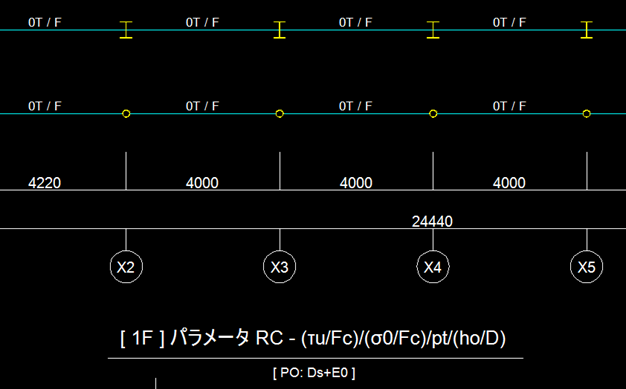

■ All
全てのパラメータが同時に表示されます。
表示されるパラメータの項目は部材によって違います。
■ 梁
梁に対するせん断応力比が表示されます。
■ 柱
柱に対する、全てのパラメータRCが表示されます。
■ 壁
壁に対するせん断応力比が表示されます。
