機能
コマンドオプションを利用して多様な方法で楕円または楕円形の弧を作成します。
実行方法
メニュー：作成 > 楕円 > 中心
アイコン：
コマンド：ELLIPSE(EL)
ショートカットキー：項目がありません
関連機能
コマンド
オフセット
システム変数
ANGDIR PELLIPSE
詳細説明

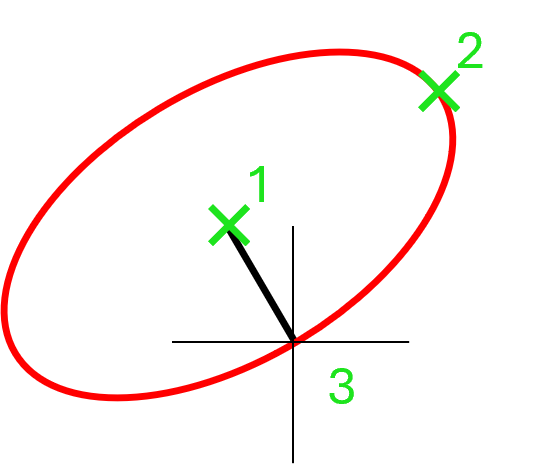

1番目の軸の中心点と終点及び2番目の軸の長さを使用して楕円を作成します。
必要とする間隔だけ離れている位置をクリックまたは長さ値を入力して距離を指定できます。
楕円の中心指定:
楕円の中心を指定します。
軸の終点指定:
1番目の軸の終点を指定します。
他の軸に距離を指定または [回転(R)]:
2番目の軸を楕円の中心点や1番目の軸の中間点からユーザが指定した点までの距離で定義しま
す。
■ 回転(R)
1番目の軸を基準に円を回転するとき、表示される楕円を作成します。
楕円の中心を基準に十字線を異動した後クリックします。
入力した値が大きいければ大きいほど楕円の離心率が大きくなります。
0(ゼロ)を入力すると、円型の楕円が定義されます。
