機能
特定のパターンを持つ線形オブジェクトを定義します。
実行方法
メニュー：作成 > ユーザー線 > ユーザー線定義
アイコン：
コマンド：DEFINEUSERLINE(DUL)
ショートカットキー：項目がありません
関連機能
コマンド
ユーザー線
システム変数
項目がありません
詳細説明
描画ベースラインと連続線オブジェクト、パターンオブジェクトで構成されている独自の線形
オブジェクトを定義します。

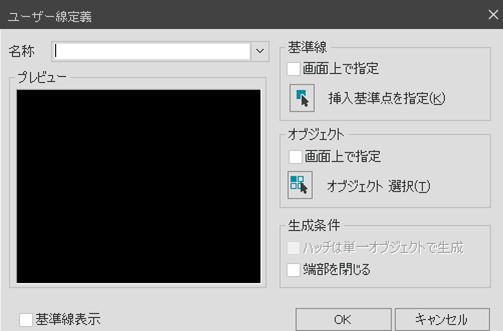

コマンドを実行すると、ユーザー線定義ダイアログボックスが表示されます。
名称
定義するユーザー線の名前を入力したり選択したりします。
文字、数字、スペースなどを含んで作成できます。
ただし、OSやこのプログラムでサポートされていない特殊文字は除きます。
プレビュー
既存のユーザー線を選択したり新しいユーザー線定義時にオブジェクトを選択すると、プレビ
ューに表示されます。
■ 基準線表示
基準線表示をクリックすると、プレビューに赤色の実線で基準線が表示されます。
基準線
ユーザー線コマンドを実行する時コマンドプロセスで2点を指定する仮想の線です。
基準線を指定し、ユーザー線で定義するオブジェクトを選択すると、プレビューに選択された
オブジェクトと共に基準線を構成する2点が1,2の数字で表示されます。
■ 画面上で指定
チェックすると挿入基準点を指定ボタンが非活性化され、[OK]を押してダイアログボックスを
閉じた後、コマンドプロンプトを通じて2点が要求されます。
■ 挿入基準点を指定(K)
ボタンを押すとダイアログボックスが一時的に閉じ、 基準線の座標値を入力、または画面で指
定します。
オブジェクト
ユーザー線を構成するオブジェクトを選択します。
オブジェクトを選択するとプログラムは連続線オブジェクトとパターンオブジェクトを区分し
ます。
■ 画面上で指定
チェックするとオブジェクト選択ボタンが非活性化され、[OK]を押してダイアログボックスを
閉じた後、コマンドプロンプトを通じてオブジェクト選択を要求されます。
■ オブジェクト選択(T)
ボタンを押すとダイアログボックスが一時的に閉じ、ユーザー線で指定するオブジェクトを選
択します。
連続線オブジェクト
基準線(基準線をつなぐ仮想の線)範囲で基準線と平行な線またはポリラインを意味し、 ユー
ザー線を作成する場合、モジュールの長さに構わず一つの連続する線オブジェクトとして作成
されます。
ユーザー線コマンドで参照オブジェクトオプションを選択した場合、参照オブジェクトのオブ
ジェクトタイプで作成されることになりますが、参照オブジェクトの対象は線、ポリライン、
弧です。
パターンオブジェクト
連続線オブジェクトではない選択オブジェクトはパターンオブジェクトになります。
パターンオブジェクトはユーザー線を作成する時にモジュールの長さ変更による長さや大きさ
の変化無しで、自分の縮尺基準点の位置によって作成される位置が決定されます。
ただし、パターンオブジェクトが線である場合、両端の点でパターン位置を把握し、モジュー
ルの長さに比例的に長さが変化します。
パターンオブジェクトの位置
モジュールの長さ変更の時、パターンオブジェクトの位置はパターンオブジェクト縮尺基準点
の連続線オブジェクトに対する相対的位置比例で決定されます。
■ パターンオブジェクトの縮尺基準点位置が連続線オブジェクト長さの0〜1/4地点まで
連続線オブジェクトのスタート点からパターンオブジェクトの縮尺基準点までの距離を維持し
ます。
■ パターンオブジェクトの縮尺基準点位置が連続線オブジェクト長さの1/4(超過)〜3/4(未
満)地点まで
連続線オブジェクトの中心点からパターンオブジェクトの縮尺基準点までの距離を維持しま
す。
■ パターンオブジェクトの縮尺基準点位置が連続線オブジェクト長さの3/4〜1地点まで
連続線オブジェクトの終点でパターンオブジェクトの縮尺基準点までの距離を維持します。
特殊パターンオブジェクト
特殊なパターンオブジェクトとして文字、情報タグ、ブロックがあります。
このオブジェクトタイプをパターンオブジェクトとして使用する場合、規則が適用されます。
■ 文字
文字の縮尺基準点の位置でパターンオブジェクトの位置設定原則適用
■ 情報タグ
対象の有/無に関わらず、情報タグはユーザー線定義か可能です。
ただし、連続線オブジェクトを対象として持たない場合、ユーザー線定義から除外されます。
■ ブロック
ブロックは文字と同様な原則が適用され、情報ブロックも情報タグと同様な原則が適用されま
す。
生成条件
ユーザー線を作成する時適用するオプションを選択します。
■ ハッチングは単一オブジェクトで生成
ユーザー線定義にハッチングが含まれる場合、一回のコマンドで生成されるユーザー線のハッ
チングオブジェクトを単一ハッチングで生成します。
■ 端部を閉じる
カスタム線を定義する際の連続線オブジェクトが複数ある場合、二重線オブジェクトを垂直方
向に閉じ、端部線を自動的に作成します。端部線は線オブジェクトのベースラインのオブジェ
クト特性で描かれます。
