機能
- 合成断面（スチールボックス、スチールI、合成I、合成T、PC合成、PC値入力タイプ）の有効幅を自動的に計算します。もし単一の要素の有効幅がI端とJ端で異なる場合、その位置ごとに有効幅を分離して計算されます。

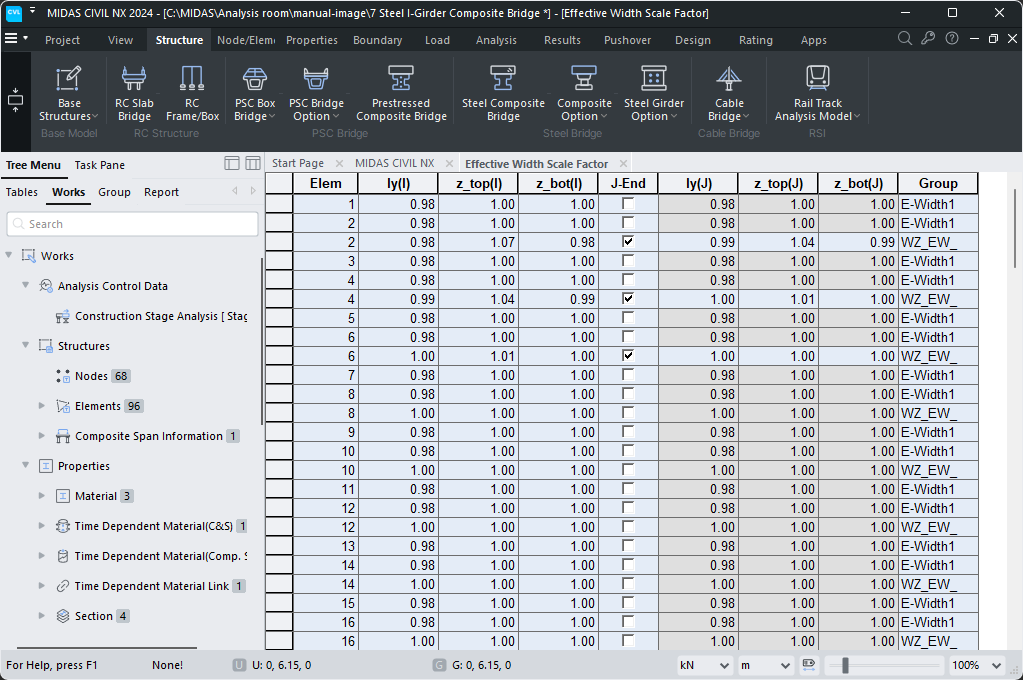

- 支間情報で定義された桁の断面から、有効幅を基にy軸周りの慣性モーメント（Iyy）が自動的に計算され、有効幅を反映した断面応力がチェックされます。新しい慣性モーメントと中立軸の増減係数が、元の慣性モーメントと中立軸に対して作成されます。これにより、「材料/断面>断面>有効幅の増減係数」データが生成されます。
- 計算された有効幅増減係数は、新しい境界グループ（WZ-EW-#）に含まれます。
経路
メインメニューで [ウィザード]タブ > [鋼橋]グループ > [合成桁] > [有効幅]
入力

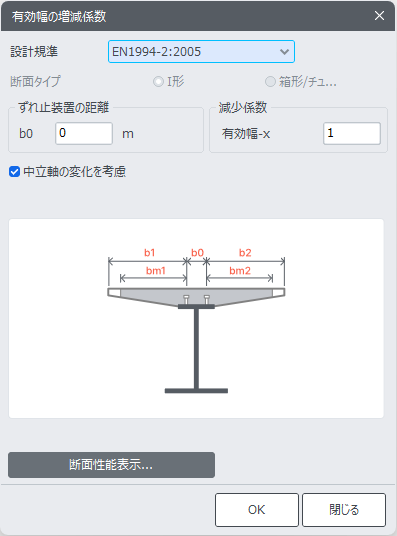

有効幅増減係数 ダイアログ･ボックス
設計基準
有効幅の計算時に使用する設計基準を選択します。
・EN 1994-2-5：2005 (スチール-I Type1, スチール-Box Type 1, 合成-I, 合成-T, 合成-PC type)
・SNiP 2.05.03-84 (スチール-I Type2, Box/Tub type)
・SP 35.13330.2011 (スチール-I Type2, Box/Tub type)
・JTG D64-01-2015 (スチール-I Type 2 section, Box/Tub)
・IRC:22-2015 (スチール-I Type1, スチール-Box Type 1, 合成-I, 合成-T, 合成-PC type)
ずれ止装置の距離
b0 : 突出したずれ止装置(シェアコネクター)の中止間の距離
ハーフハンチの距離
a : SNiP 2.05.03-84 および SP 35.13330.2011で使用します。
減少係数
計算された有効幅に減少係数を適用します。有効幅に減少係数を掛けた値が全幅を超える場合は、全幅を使用します。
中央軸の変化を考慮
有効幅の考慮による図心軸の変化を反映するかを選択します。計算結果は、有効幅減少係数テーブルに z_top および z_bot の増減係数として出力されます。
断面性能表示...
有効幅を考慮した剛性計算結果をテキストファイルに出力/保存します。

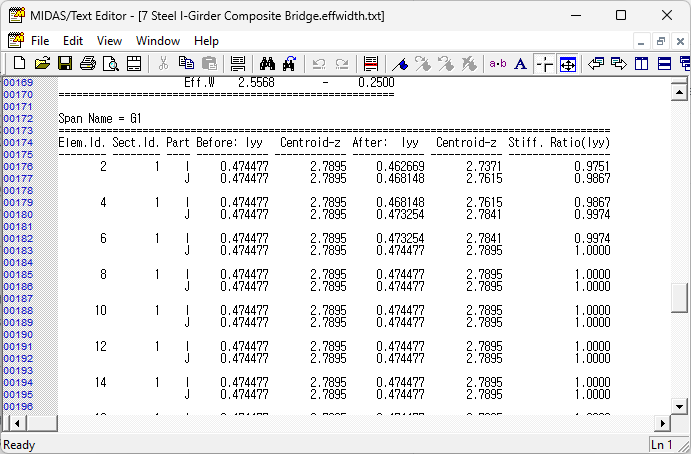

有効幅を考慮した各要素の剛性比および変更された図心の位置
有効幅を考慮した各要素の剛性比
