ILM Bridge 생성 편집

ILM Bridge Model Wizard - Top Bottom Tendon

Type 1

PSC 박스의 상,하부에 배치되어 교량의 압출시에 긴장되는 슬래브 텐던(1차 텐던)의 종류와 위치, 배치형태, 긴장방법을 정의합니다.

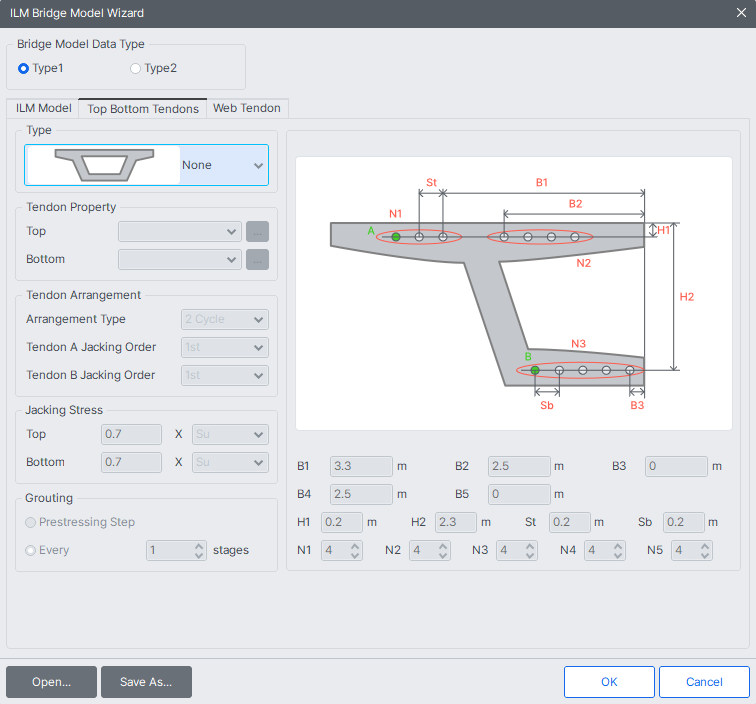

Structure-Wizard-ILM Bridge-ILM Bridge Model-Top Bottom Tendons.png

Top & Bottom Tendon 대화상자 (Type 1)



Type

None

텐던을 사용하지 않는 경우

One Cell

PSC 박스의 단면이 1실인 경우

Two Cell

PSC 박스의 단면이 2실인 경우



Tendon Property

텐던의 종류를 선택합니다.

Top

단면의 상부에 배치되는 텐던의 종류를 선택합니다.

Bottom

단면의 하부에 배치되는 텐던의 종류를 선택합니다.

NOTE.png 텐던의 속성을 신규, 추가입력하거나 조회 또는 수정이 필요한 경우에는 우측의 ....png 버튼을 클릭하여 "Tendon Property" 대화상자를 호출한다.



Tendon Arrangement

Arrangement Type

텐던의 긴장방법을 정의합니다.

2 Cycle : 평면도에서, 한 스테이지마다 각 두 번째 장력선군(전체 장력선군의 50% 교대)이 압축된다. 전체 장력선군 중 50%의 첫 번째 그룹은 처음 세그먼트에서 교대로 처음에 압축된다. 나머지 50%의 두 번째 그룹은 첫 번째와 두 번째 세그먼트에서 압축된다. 각 장력선군은 마지막 세그먼트를 제외하고 이후 두 개의 세그먼트에서 매 스테이지마다 교대로 압축된다. 마지막 스테이지는 처음 스테이지의 반대로 유지된다.

3 Cycle : 평면도에서, 각 스테이지마다 총 텐던의 1/3을 대상으로 한 그룹이 스트레스를 받습니다. 총 텐던의 1/3로 이루어진 첫 번째 그룹은 초기에는 1번째 세그먼트에서 매 3번째 텐던을 대상으로 스트레스를 받습니다. 총 텐던의 1/3로 이루어진 두 번째 그룹은 첫 번째와 두 번째 세그먼트에서 스트레스를 받습니다. 나머지 1/3으로 이루어진 세 번째 그룹은 첫 번째, 두 번째, 세 번째 세그먼트에서 스트레스를 받습니다. 각 그룹은 다음 스테이지에서도 3개의 세그먼트를 대상으로 하며, 맨 마지막 2개 세그먼트를 제외한 모든 세그먼트에서는 3번째 텐던을 대상으로 스트레스를 받습니다. 마지막 2개의 스테이지는 첫 2개 스테이지의 순서를 반대로 유지합니다.

Tendon A Jacking Order

안내그림에서 녹색으로 표시된 상단 최외측 텐던(Tendon A)의 긴장순서를 선택합니다. 2 Cycle인 경우 1st와 2nd, 3 Cycle인 경우 1st와 2nd 및 3rd 중 택일합니다.

Tendon B Jacking Order

안내그림에서 녹색으로 표시된 하단 최외측 텐던(Tendon B)의 긴장순서를 선택합니다. 2 Cycle인 경우 1st와 2nd, 3 Cycle인 경우 1st와 2nd 및 3rd 중 택일합니다.



Jacking Stress

상부와 하부의 텐던에 부여하는 긴장력을 각각 정의합니다.

Su

텐던의 극한강도

Sy

텐던의 항복강도



Grouting

덕트 내부를 Grouting하면 단면성질 계산시 텐던과 Grouting의 환산단면적을 고려하게 됩니다. 이 기능은 Grouting하는 시기를 정의하여 환산단면적을 적용하는 시기를 결정합니다.

Prestressing step

텐던에 긴장력이 도입되는 단계에 Grouting하는 것으로 고려합니다.

Every n Stage

n 시공단계에 한번씩 Grouting하는 것으로 고려합니다. n=1을 입력한 경우 텐던에 긴장력이 도입된 다음 시공단계에서 Grouting하는 것으로 간주하고, n=2를 입력한 경우 두개의 세그먼트가 긴장된 후 세번째 시공단계에서 Grouting되는 것으로 간주합니다.

B1, B2, B3, ...

대화상자 우측의 안내그림을 참조하여 텐던의 배치 위치를 정의하는 치수와 텐던의 수를 입력합니다.

NOTE.png 홀수개의 텐던을 배치하는 경우 B3 또는 B5에 '0'을 입력하고, 짝수개가 배치되는 경우 텐던간격의 반을 입력한다.

NOTE.png 텐던의 배치는 "Tendon Profile" 기능으로도 정의할 수 있다.






Type 2

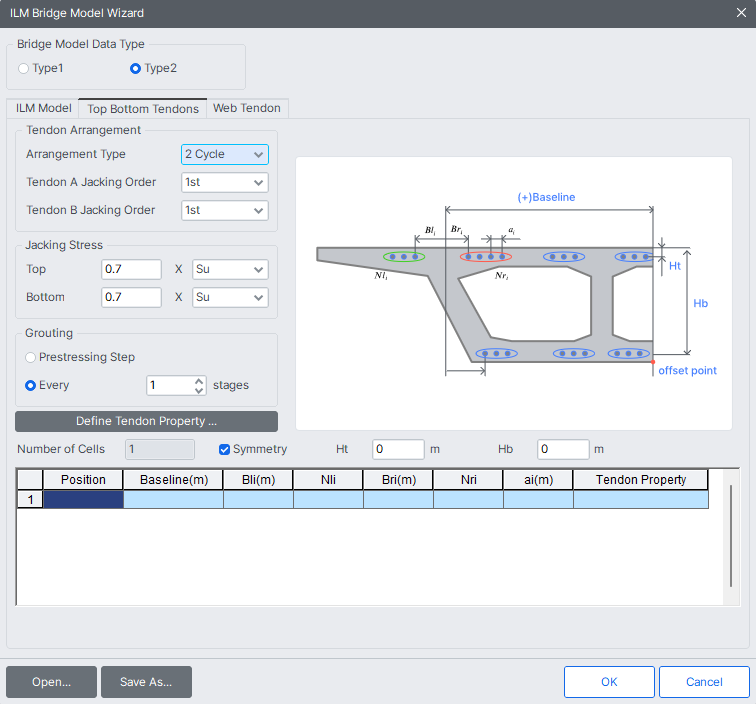

Structure-Wizard-ILM Bridge-ILM Bridge Model-Top Bottom Tendons Type2.png

Top & Bottom Tendon 대화상자 (Type 2)



Tendon Arrangement

Arrangement Type

텐던의 긴장방법을 정의합니다.

2 Cycle : 전체 텐던을 2단계로 구분하여 긴장

3 Cycle : 전체 텐던을 3단계로 구분하여 긴장

Tendon A Jacking Order

안내그림에서 녹색으로 표시된 상단 최외측 텐던(Tendon A)의 긴장순서를 선택합니다. 2 Cycle인 경우 1st와 2nd, 3 Cycle인 경우 1st와 2nd 및 3rd 중 택일합니다.

Tendon B Jacking Order

안내그림에서 녹색으로 표시된 하단 최외측 텐던(Tendon B)의 긴장순서를 선택합니다. 2 Cycle인 경우 1st와 2nd, 3 Cycle인 경우 1st와 2nd 및 3rd 중 택일합니다.



Jacking Stress

상부와 하부의 텐던에 부여하는 긴장력을 각각 정의합니다.

Su

텐던의 극한강도

Sy

텐던의 항복강도



Grouting

덕트 내부를 Grouting하면 단면성질 계산시 텐던과 Grouting의 환산단면적을 고려하게 됩니다. 이를 위해서 Grouting하는 시기 즉 환산단면적을 적용하는 시기를 지정합니다.

NOTE.png 단면 강성의 계산시 총단면 또는 순단면/환산단면의 적용은 " Construction Stage Analysis Control"에서 지정된다.

Prestressing step

텐던에 긴장력이 도입되는 단계에 Grouting하는 것으로 고려합니다.

Every n Stage

n 시공단계에 한번씩 Grouting하는 것으로 고려합니다. n=1을 입력한 경우 텐던에 긴장력이 도입된 다음 시공단계에서 Grouting하는 것으로 간주하고, n=2를 입력한 경우 두개의 세그먼트가 긴장된 후 세번째 시공단계에서 Grouting되는 것으로 간주합니다.

Define Tendon Property

Tendon Property를 정의하지 않은 경우에 버튼을 클릭한 후 Tendon Property을 정의합니다.

Number of Cell

Section 탭에서 정의한 PSC Box단면의 Cell 수가 표시됩니다.

Symmetric

양쪽 복부텐던이 대칭일 경우 선택합니다

Ht

단면 상단에서 상부텐던까지의 연직거리를 입력합니다.

Hb

단면 상단에서 하부텐던까지의 연직거리를 입력합니다.

Position

Top과 Bottom 중에서 선택합니다.

Baseline(m)

텐던의 횡방향 배치를 쉽게 하기 위해서 기준선의 위치를 입력합니다.

Bli(m)

복부 왼쪽 부분에 있는 텐던 중에서 Baseline과 가장 가까운 텐던의 횡방향 거리를 입력합니다. 방향과 무관하게 모두 (+)부호로 입력합니다.

Nli

복부 왼쪽 부분에 배치되는 텐던의 개수를 입력합니다.

Bri(m)

복부 오른쪽 부분에 있는 텐던 중에서 Baseline과 가장 가까운 텐던의 횡방향 거리를 입력합니다. 방향과 무관하게 모두 (+)부호로 입력합니다.

Nri

복부 오른쪽 부분에 배치되는 텐던의 개수를 입력합니다.

ai

텐던간의 간격을 입력합니다.

Tendon Property

텐던 특성치를 선택합니다.
