Section
Deck Thickness
상부 데크의 두께 입력. 입력되는 두께에 따라 생성되는 횡방향 요소의 두께 결정
Hunch Height
데크와 거더 사이의 거리를 지정하고 갭은 강성 링크로 연결되며 종방향 간격은 판 요소의 크기에 따라 결정됩니다. 하단 헌치 값이 0이면 데크와 거더 사이에 갭이 생성되지 않습니다. 하단 헌치 값이 0이 아닌 경우 갭이 생성되며 강성 링크가 갭을 연결합니다.
Girder Type을 All Frame으로 선택 시 비활성화
No. of Girder
생성할 거더의 개수 입력
Girder No. : 생성될 거더 번호
Girder Offset : 교량의 중심선으로부터 거더의 이격거리 입력. 종방향 방향에서 오프셋이 기준선의 왼쪽에 위치할 때는 음수이며, 오프셋이 기준선의 오른쪽에 위치할 때는 양수입니다.
Material
Deck : 상부 Deck에 적용할 재질 정의 및 선택. "All Frame" 타입을 사용할 경우, 데크의 자체 무게가 포함됩니다. 또한, 선택한 데크 재질을 기반으로 마법사가 데크와 동일한 속성을 가진 무게 밀도가 0인 추가 재료를 새로 만듭니다. "All Frame" 타입은 그릴라주 모델링 방법과 마찬가지로, 데크의 횡간 강성을 위해 횡방향 더미 보가 필요합니다.
Girder : 거더에 적용할 재질 정의 및 선택. 거더에 대해 강재와 콘크리트의 속성을 모두 갖는 "SRC" (Steel Reinforced Concrete) 재료 유형이 선택되었습니다.
Bracing : 브레이싱에 적용할 재질 정의 및 선택. 새로운 재료를 정의하거나 기존 재료를 수정하려면 클릭.
Transverse Deck Element
횡방향으로 생성되는 데크 특성 정의
Spacing : 횡방향 데크의 생성 간격 정의
Divisions : 생성될 횡방향 데크요소의 간격을 전체 거더 길이 기준 분할 개수로 입력
Distances : 생성될 횡방향 데크요소의 간격을 직접 입력
Divisions per Span : 생성될 횡방향 데크요소의 간격을 경간별 분할 개수로 입력
Angle Type : 횡방향 데크의 생성 각도 정의
Skew : 스큐 옵션이 선택되면, 각도 셀은 비활성화되며 프로그램은 Layout 탭에서 정의된 스큐 각도를 사용합니다. 만약 지지대 간의 스큐 각도가 서로 다르다면, 횡방향 데크 요소의 스큐 각도는 보간됩니다. (예를 들어, 지지대의 스큐 각도가 -30, -20이고 내부 분할이 5이면, 각 내부 각도마다 -28, -26, -24 및 -22가 됩니다.)
Perpendicular : 거더의 종방향에 수직방향으로 생성
User Defined : 횡방향 데크의 생성각도를 직접 입력
Bracing Information
보강 시스템은 주거더를 안정화시키며 하중 분산에 기여하며, 압축 플랜지 또는 코드(Chords)가 측면으로 휨따위로 휘어질 수 있는 자유한 상태에서 제약을 제공합니다.
위자드를 사용하여 X 브레이스, V 브레이스 및 역 V 브레이스와 같은 보강 시스템을 정의할 수 있습니다.
"Different Support Bracing" 옵션을 선택하여 중간 보강(intermediate bracing)과 지지 보강(support bracing)에 대해 서로 다른 보강 유형을 정의할 수 있습니다.
보강 유형이 하나만 필요한 경우 첫 번째 행만 필요합니다. 거더 라인 간 보강 유형이 다른 경우 각 테이블 행이 생성됩니다. "Different Brace Spacing per Girder" 옵션으로 제어됩니다.
지지 보강 유형이 중간 보강과 다른 경우, 지지 보강이 추가로 정의됩니다.
Bracing Details... : 보강 매개변수가 정의되었습니다. 옆에 있는
을 클릭하면, 보강 정보 그림을 볼 수 있습니다.
ID : Bracing 정보 번호
Name : Bracing 정보 이름
Type
Bracing :보강 유형 세부 정보에 나와 있는 보강
Single beam : 싱글 빔 유형 세부 정보에 나와 있는 싱글 빔
Bracing Parameter
Element Type : 새 섹션 속성을 추가하거나 기존 섹션 속성을 수정하려면 을 클릭하세요.
Truss : 생성될 Bracing의 요소 종류가 Truss로 정의
Beam : 생성될 Bracing의 요소 종류가 Beam으로 정의
Top : 상단 Bracing의 생성여부 선택 / 단면 정의 및 선택
Brace : 중간 Bracing의 생성여부 선택 / 단면 정의 및 선택

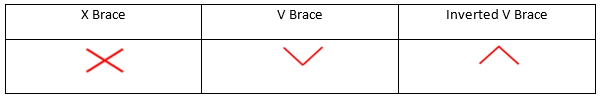

Type
X Brace : X자 형태의 브레이싱 생성
V Brace : V자 형태의 브레이싱 생성
Inverted V Brace : 역 V자 형태의 브레이싱 생성
Bottom : 하단 Bracing의 생성여부 선택 / 단면 정의 및 선택
Brace/Chord Location
Gap Between Top Chord/Brace End & Top Girder Flange
: 플랜지 상단과 생성될 브레이싱의 상부 사이의 거리
Gap Between Bottom Chord/Brace End & Bottom Girder Flange
: 플랜지 하단과 생성될 브레이싱의 하부 사이의 거리
Single Beam
Bracing Parameter
Element Type
Truss : 생성될 Bracing의 요소 종류가 Truss로 정의
Beam : 생성될 Bracing의 요소 종류가 Beam으로 정의
Single Beam : 생성될 가로보(Single Beam)의 단면 정의 및 선택
Brace/Chord Location
Gap Between Top Chord/Brace End & Top Girder Flange
: 플랜지 상단과 생성될 가로보 (Single Beam)의 상부 사이의 거리
Spacing
Divisions : 생성될 브레이싱의 간격을 전체 거더 길이 기준 분할 개수로 입력
Distances : 생성될 브레이싱의 간격을 직접 입력
Divisions per Span : 생성될 브레이싱의 간격을 경간별 분할 개수로 입력
Different Brace Spacing per Girder
: 거더 별로 상이한 브레이싱 간격 입력
Different Support Bracing
: 거더 별로 상이한 브레이싱 생성 각도 입력
Girder Information
No. of Divisions : 경간을 구성하는 거더의 단면 구분 개수. 각 부문마다 분할할 섹션과 시작 및 끝 위치를 선택.
Symmetry : Symmetry 옵션이 선택되면, 분할 정보가 대칭적으로 적용됩니다. Symmetry 옵션을 사용하면, 프로그램은 Girder Information 테이블에서 행 수를 줄이고 교량을 대칭적으로 만듭니다. (예: girder line을 따라 분할 번호가 5이고 Symmetry 옵션이 선택되면, Girder Information 테이블에는 Division No.1, No.2 및 No.3 행만 표시됩니다. 그런 다음 프로그램은 교량의 반쪽에 대한 정보를 기반으로 대칭 모델을 생성합니다.)
Name : 거더의 단면 선택.
Start/End : 경간의 시작과 끝을 입력. 거더 분할의 시작과 끝 위치는 기준선을 기반으로 합니다(기준선은 Layout 탭을 참조하십시오). 곡선이나 skew가 있는 교량의 경우, 기준선에서 측정하지 않으면 분할 길이와 시작/끝 위치가 다를 수 있습니다. 따라서 곡선 및/또는 skew가 있는 교량의 경우, 간격과 끝 위치는 반드시 기준선을 기반으로 측정해야 합니다.
Copy to Current Girder Data to Other Girders : 입력된 거더의 단면 구성 정보를 다른 거더에 복사. 리스트에서 거더를 선택한 다음, 선택한 목록으로 이동합니다. 거더 데이터를 다른 거더로 복사하는 작업을 완료하려면 "OK"를 클릭합니다.
Stringer : Bracing을 이어주는 거더 사이의 종방향 보 생성
Section : Stringer의 단면 정의 및 선택
Material : Stringer의 재질 정의 및 선택
Define Girder Section... : 거더에 적용할 단면 정의. 미리 거더 단면을 정의해 놓지 않은 경우나 단면을 수정할 경우 사용
Splice : Transverse Deck Element가 생성되는 위치와 별개로 거더의 분할이 필요할 경우 분할점 위치 지정. "Splice" 옵션을 선택하면 "Define Splice Location" 옵션을 확인하세요. Splice 위치에 따라 거더가 여러 조각으로 나뉘어집니다. 쉼표로 구분하여 여러 위치를 입력할 수 있습니다. 여러 위치를 입력하는 경우 첫 번째 위치는 스팬 시작점에서 측정하고 다음 위치는 이전 위치에서 측정합니다. (예: 30피트 길이의 거더가 10피트마다 Splice 위치에 있는 경우 "2@10" 또는 "10,10"을 Splice Location에 입력할 수 있습니다.)
Generate 10th points elements : 자동으로 경간별로 10분할점 생성. 경간이 큰 교량의 경우 10분할점을 검토 위치로 잡기 위해 제공되는 기능.
