Load

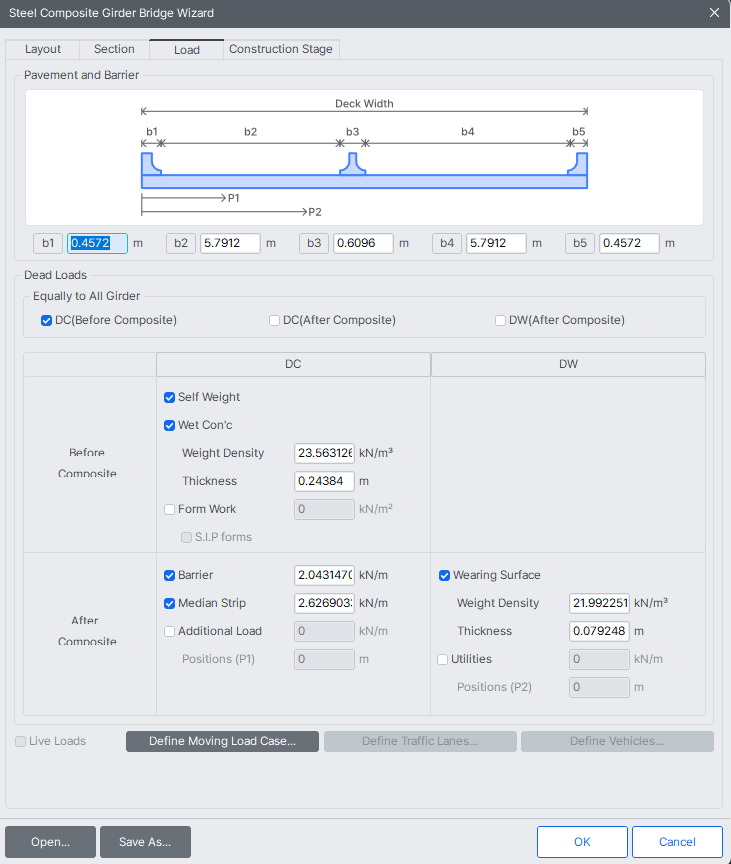

Pavement and Barrier
교량의 포장, 중분대, 방호벽의 폭 입력
b1 : 좌단의 방호벽 하단 폭 입력. 여기서 입력되는 폭의 중간 위치에 방호벽 하중 재하
b2 : 좌단 방호벽과 중분대 사이의 포장 구간 폭 입력
b3 : 중분대의 하단 폭 입력. 여기서 입력되는 폭의 중간 위치에 방호벽 하중 재하
b4 : 중분대와 우단 방호벽 사이의 포장 구간 폭 입력
b5 : 우단의 방호벽 하단 폭 입력. 여기서 입력되는 폭의 중간 위치에 방호벽 하중 재하
b1~5의 합은 Layout 탭에서 입력한 Deck Width와 같아야 함
Dead Loads
Equally to All Girder
DC(Before Composite) : 컴포지트 작용 이전의 DC 하중 경우는 모든 기와에 균등하게 분배됩니다.
DC(After Composite) : 컴포지트 작용 이후의 DC 하중 경우는 모든 기와에 균등하게 분배됩니다.
DW(Before Composite) : DW 하중 케이스는 컴포지트 작용이 이루어지기 전에 모든 거더에 균등하게 분배됩니다.
Before Composite
DC : 합성 전 고정하중
Self Weight
합성 전 : 강재 자중
합성 후 : 거더 전체 자중
Wet Con’c (굳기 전 콘크리트 하중)
Weight Density : 콘크리트 단위중량
Thickness : 상부 슬래브 두께
Form Work : 거푸집 하중 (단위면적당 힘)
After Composite
DC : 합성 후 고정하중
Barrier : 방호벽 하중 입력 (단위 길이당 힘)
Medial Strip : 중분대 하중 입력 (단위 길이당 힘)
Medial Strip : 중분대 하중 입력 (단위 길이당 힘) 버티컬 바리어, 중앙 분리대의 크기는 단위 길이당 힘의 단위로 입력되어야 합니다.
All frame modeling type: 이 하중 값은 노드 하중으로 데크 끝에서 전체 교량 길이에 걸쳐 적용됩니다.
All Plate, Deck as Plate, Deck & Web as Plate modeling type: 이 하중 값은 압력 하중으로 적용됩니다.

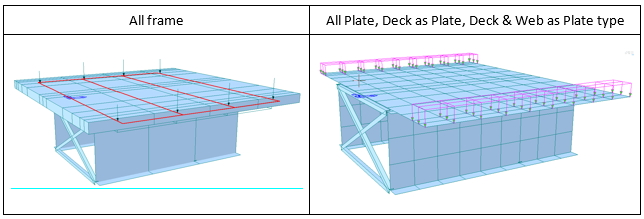

Barrier load Case
Additional Load : 부가하중 (단위 길이당 힘)
Position(P1) : 부가하중 재하위치
Additional Load : 부가하중 (단위 길이당 힘)
Position(P1) : 기본적으로, 거리(P1)는 참조축에서 첫번째 추가하중까지의 거리입니다. 쉼표로 구분하여 여러 위치를 입력할 수 있습니다. 각 위치까지의 거리는 교량 단면의 왼쪽 끝에서 측정합니다. 추가하중 크기는 단위 길이당 힘의 단위로 입력해야 합니다. 이 하중 값은 덱 끝에서 전체 교량 길이에 걸쳐 노드 하중으로 적용됩니다.
DW : 합성 후 고정하중
Wearing Surface (포장하중)
Weight Density : 포장재 단위중량
Thickness : 포장 두께
Utilities : 장비하중 입력 (단위 길이당 힘)
Position(P2) : 장비하중 재하위치
Utilities : 장비하중 입력 (단위 길이당 힘) 위치는 입력한 값에 의해 정의됩니다. Utilities 하중의 크기는 선형 길이당 힘의 단위로 입력되어야 합니다. 이 하중 값은 전적으로 데크 끝의 노드 하중으로 전체 교량 길이에 적용됩니다.
Position(P2) : 기본적으로, 거리 (P2)는 참조 축에서 첫 번째 유틸리티 하중까지의 거리를 의미합니다. 여러 위치를 입력하려면 쉼표로 구분하면 됩니다. 각 위치까지의 거리는 교량 교차 단면의 왼쪽 끝에서 측정됩니다.

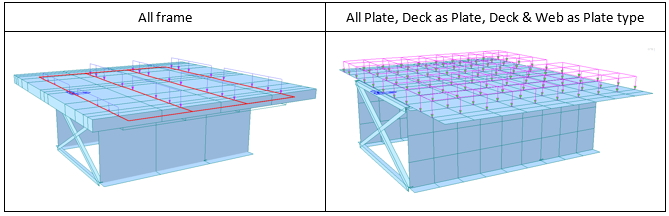

Wearing Surface
Live Loads

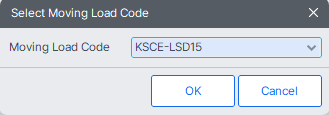

Define Moving Load Case… : 이동하중 Code 정의

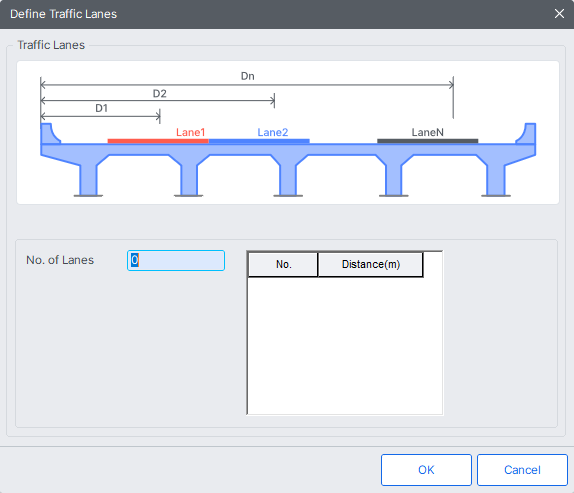

Define Traffic Lane : 차선 위치 정의
No. of Lanes : 차선 개수 입력
Distance : 각 차로 중심까지의 거리는 교량 교차 단면의 왼쪽 끝에서 측정됩니다. 각 차로의 폭은 이전에 선택한 이동하중 코드에 기반하여 자동으로 정의됩니다. 이동하중 코드와 교통 차로 정보에 따라, 프로그램은 자동으로 차선 데이터를 생성합니다.
Define Vehicles : 새로운 또는 추가 차량 하중을 입력하려면 이 기능을 사용합니다. 차량 하중은 표준에서 선택하거나 "사용자 정의" 유형으로 수동으로 정의할 수 있습니다.
