기능
- Pre/post-tensioned 텐던을 정의합니다.
- Precast girder type은 각 span에서 pre-tensioned 텐던에 대해서만 정의 되어집니다.
- Pre-tensioned 텐던은 자동으로 시공단계 중에 활성화 되어 집니다.
- Splice girder type은 pre-tensioned 텐던과 post-tensioned 텐던 모두 정의할 수 있습니다.
- Pre-tensioned 텐던은 splice 위치에서 각 세그먼트에 대해 정의 됩니다.
- Post-tensioned 텐던은 교량의 모든 span에 정의될 수 있습니다.
- Post-tensioned 텐던은 시공단계 중에 deck cast 전/후에 활성화 됩니다.
- Post-tensioning은 첫번째 post-tensioning과 두번째 post-tensioning으로 구분되어 집니다.
- 텐던 상세는 텐던의 layer에 따라 정의 됩니다. Cross section에 따라 같은 높이에 텐던이 배치되어 집니다.
호출
메인 메뉴에서 [Structure] 탭 > [PSC Bridge] 그룹 > [Prestressed Composite Bridge]
입력

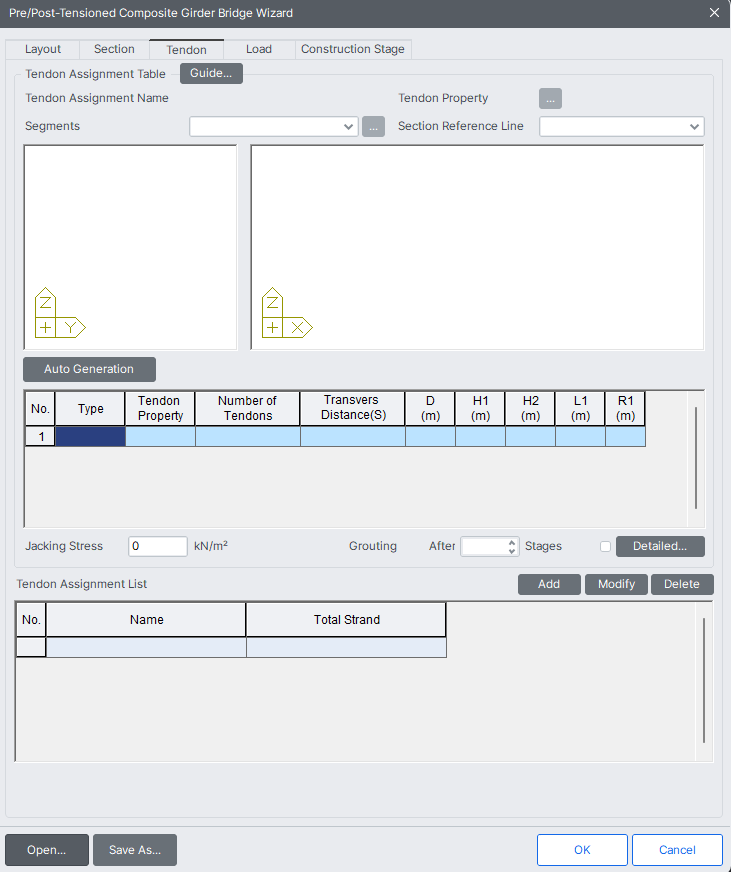

Prestressed Composite Bridge Wizard Tendon 대화상자
Tendon Assignment Table
Tendon property : 텐던의 속성을 새롭게 정의 하거나 이전의 속성을 수정/삭제할 수 있습니다.
Segments : 세그먼트 span을 지정합니다.
Precast 거더 Type의 경우, 각각의 Span 범위로 표시됩니다. 예를 들면 3 경간 연속 프리 캐스트 거더교에 대해 세그먼트는 Span1, Span2, Span3으로 나타나게 되고, 각 span은 pre-tensioned tendon의 속성을 정의 할 수 있습니다.
Splice 거더 Type의 경우, splice에 의해 분리되는 세그먼트 거더는 각각의 세그먼트1, 세그먼트2 등과 같이 나타나게 됩니다.

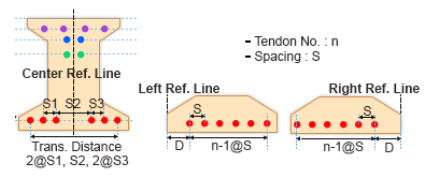

Section Reference Line : 각각의 텐던 정보는 Rerference Line에 따라 입력할 수 있습니다.
Center : 기준선 단면의 중심에 기초하여 설정됩니다.
Left/Right : Reference line 이 섹션의 왼쪽/오른쪽 끝을 기준으로 설정됩니다.
입면도는 세그먼트 그룹에 의해 표현됩니다.
Drawing 내부에서 마우스를 두고 줌 인/아웃을 하실 수 있습니다.

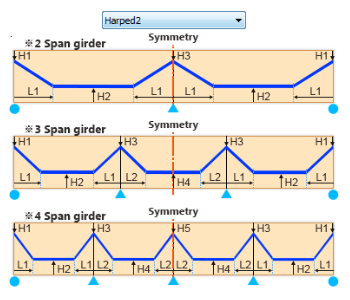

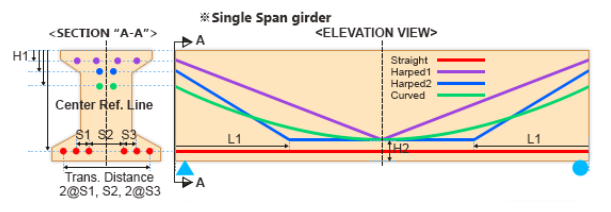

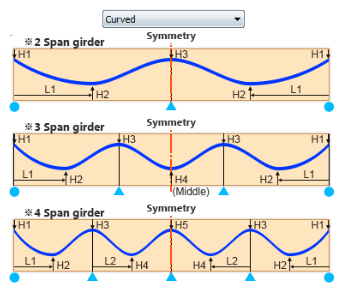

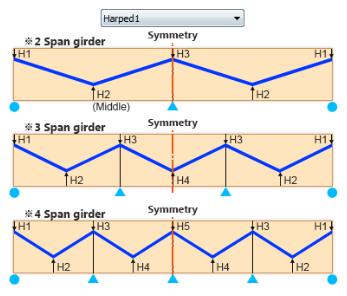

Type : 텐던에 대한 배치는 Straight, harped1, harped2, curved 형태가 있습니다.
각각의 배치 Type은 최소한의 필요치수가 필요합니다.(D, H1~H5, L1, L2)
기본적으로, 텐던은 대칭조건으로 배치되게 됩니다.
H1 : 경간의 시작 또는 끝부분에서 단면의 상부로부터 떨어진 수직거리
H2 : 첫번째 경간의 중간지점에서 단면의 하부로부터 떨어진 수직거리
H3 : 경간의 첫번째 지점부분에서 단면의 상부로부터 떨어진 수직거리
H4 : 두번째 경간의 중간지점에서 단면의 하부로부터 떨어진 수직거리
H5 : 경간의 두번째 지점부분에서 단면의 상부로부터 떨어진 수직거리
L1 : 경간의 첫번째 시작부분에서 종방향으로 떨어진 거리
L2 : 경간의 두번째 시작부분에서 종방향으로 떨어진 거리

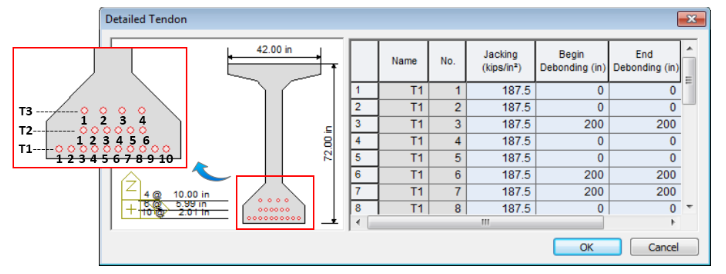

Detailed : Tendon의 총 개수에 대한 개별 Data 정보를 확인할 수 있습니다. "Name" 열(T1, T2, ... Tn)의 항목은 단면에서 하단부 텐던 레이어부터 시작하는 수평 텐던 레이어를 나타냅니다. "No." 열의 항목은 가장 왼쪽 텐던부터 특정 레이어의 개별 텐던을 식별합니다.
Tendon Assignment List
텐던의 Assignment Table의 정의가 끝나면 Add 버튼을 클릭하여 세그먼트의 각 텐던 배치에 대한 List를 저장합니다.
Total Strand : 세그멘트상에 총 Strand의 개소수가 합해집니다. 총 Strand의 개수는 같은 텐던 assignment name 단면상에서 개수로 합해집니다.
