Load
대화상자 상단의 Tab을 클릭하면 해당메뉴에 대한 설명으로 바로 연결됩니다.

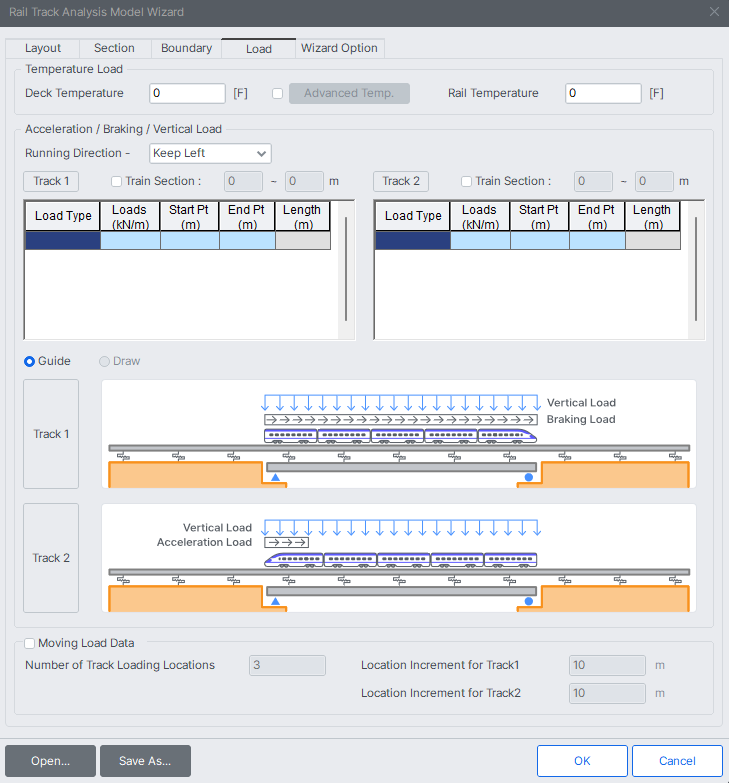

Rail Track Analysis Model Wizard
Temperature Load
Deck와 Rail의 Element Temperatures를 정의합니다.
Advanced Temp. : 사용자가 각 Deck를 구성하는 Material를 선택하여 Temperature를 입력할 수 있습니다.
Acceleration / Braking / Vertical Load
구간별 열차의 시동/제동/연직하중을 정의합니다.
전체모델의 왼쪽 끝단을 기준으로 하중 구간 및 하중크기를 입력할 수 있습니다.

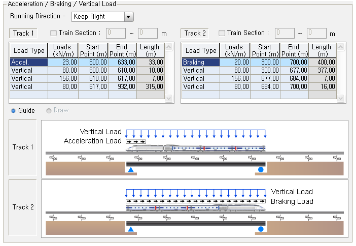

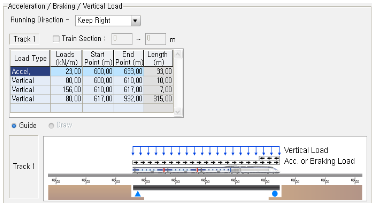

| Case 1 : 단선인 경우 | Case 2 : 복선인 경우 |
|---|---|
Running Direction : 열차의 진행방향으로 Keep Right(우측 통행) , Keep Left(좌측 통행)를 통해서 열차하중을 재하합니다
Train Section : Vertical Load가 입력되어야 열차의 구간을 인식하지만 Vertical Load가 제외될 경우에는 Train Section을 정의하여 Load Condition의 경계조건으로 반영합니다.
Load Type : 단선일 경우에는 일반적으로 시동하중 및 제동하중 중 1개만 재하합니다. 복선일 경우에는 Track별로 시동하중 및 제동하중을 각각 재하합니다. 열차의 연직하중은 열차가 재하되는 구간별로 다른 등분포하중을 재하할 수 있기에 주로 사용되는 HL 하중선도를 구현하기 용이합니다.
Moving Load Data
Number of Track Loading Locations : 열차하중이 이동하는 횟수를 의미하며 n을 입력하면 추가적으로 위치가 이동된 n개의 검토파일을 생성합니다.
예를들어 3을 입력할 경우 기본 열차하중 재하위치를 포함한 이동된 3개의 열차하중이 재하된 Model을 생성합니다.
Location Increment for each Model : 각 Track별로 이동하는 증분을 입력합니다. n을 입력하면 n만큼 이동한 위치의 열차하중이 재하된 구간에 대한 경계조건이 적용된 파일이 생성됩니다.
Number of Track Loading Locations을 3 , Location Increment for Track 을 10 입력하게 되면 열차진행방향으로10m , 20m , 30m 이동한 검토파일 3개를 추가적으로 생성합니다.
