기능
- Tendon 및 Reinforcement 고려한 환산단면적을 계산합니다.
- PSC / Composite Steel-I / Composite Steel-Box Section에 대한 Reinforcement 입력 편의성을 개선하였습니다.
- 다양한 단면에 대한 임의의 응력 포인트 입력 기능을 지원합니다.
호출
메인 메뉴에서 [Properties] 탭 > [Section Properties] 그룹 > [Section Manager] > [Stiffness]
입력
Section Manager 대화상자(Stiffness Mode)
Mode
3가지 Section Manager의 모드를 지원합니다.
Stiffness
다양한 단면(DB, PSC, Tapered Section, Composite Section, General 및 Composite General Section)에 대한 Tendon 및 Reinforcement를 고려한 환산단면 계산 가능
Section 내의 위치(1/4 , 2/4 , 3/4 Part)에 대한 환산단면특성치 계산 및 Tendon/Reinforcement 배근위치 확인 기능
기존 기능인 Section Stiffness Scale Factor 및 Cross Section Viewer 기능 통합
Reinforcement
Longitudinal Reinforcement 입력에 대한 다양한 편의 기능 제공 ( Point /Line/Arc/Circle/Poly Line Type의 Grid 입력 방법 추가)
Reinforced Shear 입력에 대한 편의성 강화
Stress Points
다양한 단면(DB , PSC / PSC Value , Tapered Section , Composite Section , General / Composite General Section)에 대한 임의의 응력 포인트 입력 가능
Composite Section에 대한 Part2의 응력 포인트 입력 가능
Target Section & Element
Section 별 할당된 Element가 Tree에 표시됩니다.
각 Element의 임의의 위치에서 Tendon의 정보를 가져오기 위해서 Element로 선택되어져야 합니다.
Part
요소의 횡단면정보 출력 위치를 설정합니다. ( i , 1/4 , 2/4 , 3/4 , j )
선택시 그 위치의 Section 이 View에 데이트 됩니다. 또한 그 위치의 Reinforcement와 Tendon의 정보가 View와 Table 에 업데이트 됩니다.
View Point
요소의 횡단면정보 출력 방향을 설정합니다.
Tendon
View에 Tendon이 표시됩니다.
Property Name : View에 Tendon Property Name이 표시됩니다.
Duct Hall : View에 Duct Hall이 표시됩니다.
Reinforcement Bar
View에 Reinforcement Bar가 표시됩니다.
Stiffness Scale Factor
Boundary Group : 단면 특성 증감계수 데이터를 포함할 경계조건 그룹을 선택합니다.
Scale Factor(I, J) : 요소의 강성성분별로 적용할 증감계수를 입력합니다.
I = J : 선택한 단면이 변단면인 경우에만 활성화되며, I, J 단의 단면특성 증감계수를 다르게 적용할 수 있습니다.
Before : composite section 인 경우에 정의된 scale factor를 합성전 단면력 및 응력 계산에 활용 합니다.
After : composite section 인 경우에 정의된 scale factor를 합성후 단면력 및 응력 계산에 활용 합니다.
All : Before와 After에 모두 Check on 한 경우에 합성전/후 단면력 및 응력계산에 적용됩니다.
Section에서 Long Term 및 Shrinkage에 대한 탄성계수비를 정의하면 Long Term과 Shrinkage의 Boundary Group이 자동으로 생성되어 각각에 대하여 적용된 Scale Factor 값을 표시한다.
Yield Effective Stiff. : 도로교설계기준(한계상태설계법)의 8.8.2.2(2)에 명시된 교각의 항복강성을 구하기 위하여 교각단면에 대한 비선형해석을 수행하지 않을 경우 사용할 수 있는 항복유효 단면2차모멘트를 자동 계산합니다.
Input Data
Pu : 교각에 작용하는 계수 축력
fck : 콘크리트의 설계기준압축강도
Ag : 교각의 총단면적
Iyy, Izz : 철근을 무시한 교각 전체단면의 중심축에 대한 단면2차모멘트
ρl : 교각의 축방향 철근비
Rebar Input for Column Section 또는 Rebar Input for General Section 에서 철근제원이 정의되어 있을 경우 축방향 철근비는 자동산정 됩니다.
Output Data
Iyy, Izz : 도로교설계기준(한계상태설계법)의 식) 8.8.2에 의해 산정된 항복유효 2차단면 모멘트로써 계산된 값은 Scale Factor의 Iyy 및 Izz에 대하여 원래의 단면 2차모멘트에 대한 비율로 자동산정되어 입력됩니다.
Area : 단면적
Asy : 요소좌표계 y축 방향 전단력에 저항하는 유효단면적(Effective Shear Area)
Asz : 요소좌표계 z축 방향 전단력에 저항하는 유효단면적(Effective Shear Area)
Ixx : 요소좌표계 x축 방향의 비틀림강성(Torsional Resistance)
Iyy : 요소좌표계 y축 방향에 대한 단면2차모멘트(Area Moment of Inertia)
Izz : 요소좌표계 z축 방향에 대한 단면2차모멘트(Area Moment of Inertia)
Weight : 자중계산시 적용되는 단위중량
Coordinate
Centroid : 단면의 도심을 기준으로 텐던 및 철근의 배근위치를 출력합니다.
|
|
|
| View에 Centroid를 기준으로 한 좌표계를 보여줍니다. | 도심을 기준으로한 Tendon 및 Rebar정보를 출력합니다. |

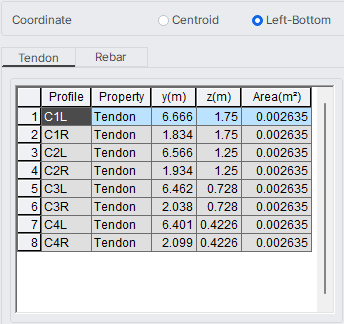

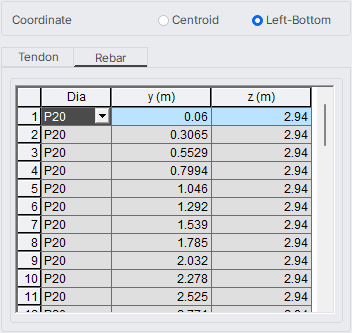

Left-Bottom : 좌측하단을 기준으로 텐던 및 철근의 배근위치를 출력합니다.
|
|
|
| View에 Left-Bottom을 기준으로 한 좌표계를 보여줍니다. | 좌측하단을 기준으로한 Tendon 및 Rebar 정보를 출력합니다. |
Show Stiffness... : Scale Factor, Reinforcement, Tendon 이 고려된 Stiffness 값을 출력합니다.
