Static Load Tables 생성 편집

Beam Loads Table

기능

  • 보요소(Beam Element)상에 작용하는 분포하중이나 중간집중하중 등의 보하중을 Spread Sheet 형식으로 입력하거나 수정합니다.
  • CIVIL 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용방법을 참조합니다.



호출

메인 메뉴에서 [Load] 탭 > [Type : Static Loads] > [Load Tables] 그룹 > [Static Load] > [Beam Loads]



입력

("Element Beam Loads" 참조)

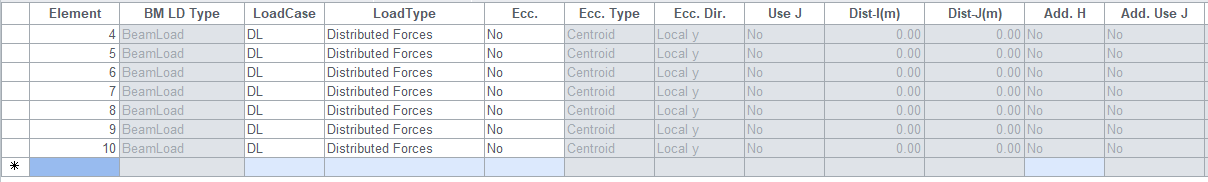

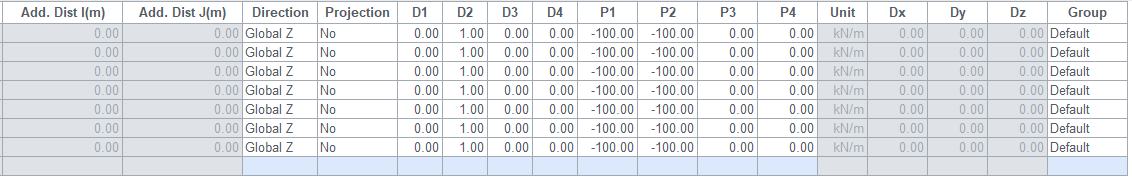

Table Tool의 사용방법을 참조하여 다음 데이터를 입력하거나 수정합니다.

Element

요소번호



BM LD Type

보 하중종류로서 하중의 입력방식별로 자동표시

(Beam Load, Floor Load, Use Temporary, Prestress, Moving Load, Live Load, Typical Load)



Load Case

보하중이 재하될 단위하중조건 선택



Load Type

보하중 재하형식 선택



Ecc.

편심하중의 입력여부



Ecc. Dir.

편심하중의 방향



Use J

J단에서의 편심여부



Dist-I(m)

요소의 I단 에서의 편심거리



Dist-J(m)

요소의 J단 에서의 편심거리



Direction

보하중의 작용방향 선택



Projection

보하중 투영길이 재하여부 선택



D1 ~ D4

보하중 재하위치(4개소)



P1 ~ P4

D1 ~ D4 재하위치에서 각 하중값



Unit

보하중 단위(자동표시)



Dx

임의 방향으로 입력된 바닥판하중(Floor Loads)이 보하중(Beam Loads)으로 치환될 경우 보하중의 전체좌표계 X축방향에 대한 성분벡터(자동표시)



Dy

임의 방향으로 입력된 바닥판하중(Floor Loads)이 보하중(Beam Loads)으로 치환될 경우 보하중의 전체좌표계 Y축방향에 대한 성분벡터(자동표시)



Dz

임의 방향으로 입력된 바닥판하중(Floor Loads)이 보하중(Beam Loads)으로 치환될 경우 보하중의 전체좌표계 Z축방향에 대한 성분벡터(자동표시)



Group

하중이 포함된 Load Group의 이름

NOTE.png 임의 방향 바닥판 하중재하시 작용방향을 바닥판좌표계로 입력하고 이를 보하중으로 치환한 경우에는 보하중의 방향도 바닥판하중의 방향과 동일하게 적용된다. 이때 치환된 보하중의 작용방향을 전체좌표계의 각 방향에 대한 성분벡터로 나타낸 값이다.
