Reaction by Position Table (Global)

기능

  • ILM 공법으로 시공되는 교량의 경우, 각 교대 또는 교각의 위치에서 발생되는 전체좌표계 기준 반력을 시공단계의 변화에 따라 Spread Sheet 형식의 Table로 확인합니다.
  • 시공단계별로 반력이 발생되는 위치(절점번호)는 Reaction by Position Data에서 정의되어 있어야 하며, ILM Wizard 기능을 이용할 경우는 프로그램 내부에서 자동생성됩니다.
  • CIVIL 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용방법을 참조합니다.



호출

메인 메뉴에서 [Results] 탭 > [Type : Bridge Specialization] > [Reaction] 그룹 > [ILM Reaction] > [Reaction by Position Table(Global)]



입력

Record Activation Dialog에서 반력의 확인을 원하는 하중조건을 선택합니다. 시공단계해석시 각 시공단계별 해석결과 확인과정에서 제시되는 하중조건은 프로그램 내부에서 자동생성됩니다. (Combinations 참조)

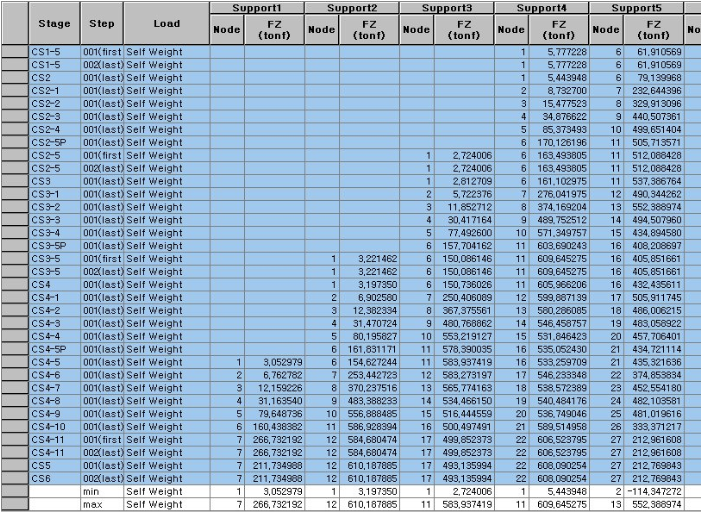

하부의 탭에서 반력을 확인하려는 성분의 테이블을 선택한 후 다음 사항을 확인합니다.

Stage : 시공단계

Step : 시공단계 하위의 스텝

Load : 하중조건

Node : 해당시공단계에서 각 교대 또는 교각의 위치에 해당되는 절점번호 (Reaction by Position Data에서 입력)

FX, FY, FZ, MX, MY, MZ : 각 성분별 반력

min : 해당 교대 또는 교각의 위치에서 시공단계별로 발생된 반력의 최소값

max : 해당 교대 또는 교각의 위치에서 시공단계별로 발생된 반력의 최대값
