Static Load Tables 생성 편집

Load Summary Table

기능

  • 모델의 절점에 입력된 절점질량을 Spread Sheet 형식의 Table로 확인합니다.
  • CIVIL 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용방법을 참조합니다.



호출

메인 메뉴에서 [Load] 탭 > [Type : Static Loads] > [Load Tables] 그룹 > [Summary Table] > [Load Summary Table]



입력

Table Tool의 사용방법을 참조하여 다음 데이터를 입력하거나 수정합니다.

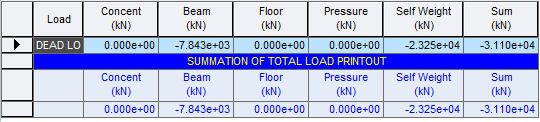

Query-Query-Load summary table.png

테이블 하부의 탭에서 확인하고자 하는 하중의 방향을 선택하고 다음 사항을 확인합니다.

Load : 정적 단위하중 조건

Concent : 절점에 입력된 집중하중

Beam : 보요소에 입력된 보하중

Floor : 바닥판하중

Pressure : 압력하중

Self Weight : 요소의 자중

Sum : 합계

NOTE.png 이 기능에서는 데이터의 수정이 허용되지 않는다.
