기능
- 대상 구조물에 대한 Bridge Load Rating 설계 조건을 설정합니다.
호출
메인 메뉴에서 [MODS] 탭 > [Bridge Rating Design] 그룹 > [AASHTO-LRFD05] > [Define Rating Case]
입력

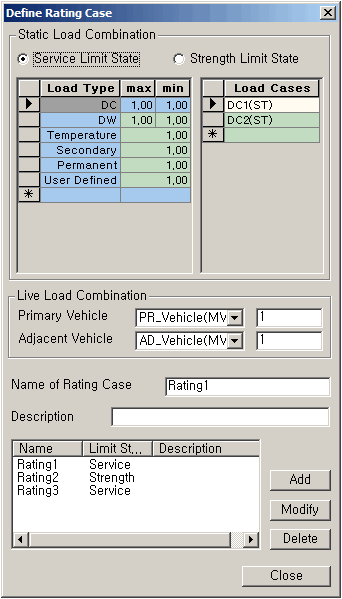

Load Rating Case 입력 대화상자
Static Load Combination
Service Limit State : 사용한계상태시 설계조건을 선택합니다.
Strength Limit State : 강도한계상태시 설계조건을 선택합니다.
Load Type : Rating 설계시 고려되는 하중의 타입입니다.
DC : 구조물 자중 및 기타 부가적 구조 부재에 의한 사하중으로 발생하는 결과에 해당하며 하중 Factor를 입력합니다.
DW : 포장하중과 같은 사하중으로 발생하는 결과에 해당하며 하중 Factor를 입력합니다.
Secondary : 부정정 구조물에 텐던의 긴장력에 의해 발생하는 부정력으로 인한 결과에 해당하며 하중 Factor를 입력합니다.
Temperature : 온도하중에 의해 발생하는 결과에 해당하며 하중 Factor를 입력합니다.
User Defined : 사용자가 추가로 고려할 하중에 의해 발생하는 결과에 해당하며 하중 Factor를 입력합니다.
max : 하중에 대한 LRFD하중 Factor의 최대값
min : 하중에 대한 LRFD 하중 Factor의 최소값
Load Cases : 입력란에서 각 Load Type에 해당하는 하중 조건을 선택합니다.
Load Cases는 정적 하중에 대해서만 선택이 가능하며 정적 하중에 대해서 모든 Load Type에서 선택이 가능하므로 사용자가 Load Type과 그에 해당하는 Load Case를 선택할 때 유의해야 한다. 특히 Secondary Type에 해당하는 하중조건은 프리스트레스 하중에 대한 조건을 선택해야 하므로 다른 정적 하중이 선택되지 않도록 유의해야 한다.
Live Load Combination
Primary Vehicle : Bridge Load Rating 설계 대상이 되는 활하중을 선택하고 해당 Factor를 입력합니다.
Adjacent Vehicle : Bridge Load Rating 설계시 Primary Vehicle에 인접하는 활하중을 선택하고 해당 Factor를 입력합니다.
Name of Rating Case
Bridge Load Rating 설계 조건의 이름을 입력합니다.
Add
Rating Case를 추가합니다.
Modify
Rating Case를 수정합니다.
Delete
Rating Case를 삭제합니다.
