기능
- Bridge Load Rating 설계를 위한 변수를 설정합니다.
호출
메인 메뉴에서 [MODS] 탭 > [Bridge Rating Design] 그룹 > [AASHTO-LRFD05] > [Rating Parameter]
입력

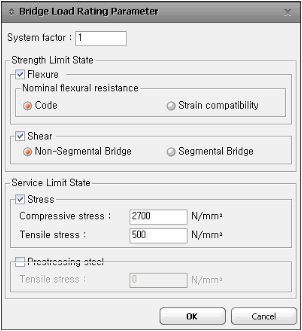

Bridge Rating Parameter입력 대화상자
System Factor
상부구조 형식에 따른 구조물의 성능 감소 Factor를 입력합니다.(Manual for Condition Evaluation and LRFD of Highway Bridges 6.4.2.4 및 Table 6-3참고)
Strength Limit State
강도한계상태 시 변수를 입력합니다.
Flexure : 휨(단면력 또는 응력)에 대한 설계고려 여부를 선택합니다.
Nominal flexure resistance : 공칭 휨 저항을 선택합니다.
Code : 설계기준에 의한 공칭 휨 저항을 계산합니다.
Strain Compatibility : 부재의 단면에서의 변형률 적합조건을 이용한 계산방법으로 휨 저항을 계산합니다.
Shear : 전단(단면력 또는 응력)에 대한 설계고려 여부를 선택합니다.
Service Limit State
사용한계상태 시 변수를 입력합니다.
Stress : 한계상태의 응력값을 입력합니다.
Compressive stress : 한계상태 압축 응력값을 입력합니다.
Tensile stress : 한계상태 인장 응력값을 입력합니다.
