midas CIM V170의 새로운 기능
[Layout] 호환 가능 외부 선형 파일 추가(RD 및 LandXML 지원)
기존 Road Projector 및 BIM Road의 평면 및 종단 제원을 이용한 Import Layout 기능에서 추가적으로 V Road/Rail Designer 및 LandXML 파일 포맷을 추가하였습니다.
특히 Rail Designer 추가로 3차포물선을 사용하는 철도 선형까지 직접 불러올 수 있습니다.
[Layout] 선형 기능에서의 Multiple Import 추가
Multiple Import 기능이 추가되어 여러 개의 선형을 한번에 일괄 입력하는 기능을 추가하였습니다.
현재(V170)는 LandXML만 지원하고 있습니다.
[Rebar] 곡선선형에 배치가 가능한 Longitudinal Stirrup 기능
기존 스트럽 철근 모델링 방법을 개선한 종방향 스트럽 철근 기능이 추가 개발되었습니다.
별도의 기능으로 제공을 하며 곡선 선형에서의 스트럽 배치가 유연하게 배치될 수 있도록 구현하였습니다.
사용 방법은 Master용 횡철근과 Slave 횡철근을 선택하고 옵션 선택사항에 따라 스트럽 철근의 배열 간격을
입력하도록 되어 있습니다.
이와 같이 철근 기능의 지속적인 기능 개발을 통해 편의성을 높여갈 예정입니다
[Quantity] 라이브러리 단위의 수량 산출 기능 추가
라이브러리 단위 모델에 대해 개수(EA)의 수량 산출이 가능하도록 기능이 추가되었습니다.
교량에서는 교량받침이나 PSC BEAM 계열의 거더 등이 있고, 도로분야에서는 가로등 및 표지판과 같이 하나의 라이브러리로 구성된 모델이 반복 배치됨에 따라 이를 수량으로 나타낼 수 있습니다.
[Modeling] Entity(객체)의 Name 편집 및 할당 업데이트
각 Library 모드에서 생성된 Entity (Point Linked Entity / Path Linked Entity) 에 대하여 이름을 변경하고 상위 모드로 할당 시 이름 유지가 되도록 개선되었습니다.
이를 활용하여 midas Drafter로 도면 연동시 부재에 대한 이름 확인 및 수량 연동시에도 이름 기반으로 정보를 산출할 수 있어 활용성이 높아졌습니다.
[Modeling] 토공 모델링을 위한 속성 변경 기능 추가
토공 모델링에서는 사면 기능으로 제공되는 토공 외에도 터널 갱문과 같이 모델을 위한 높은 자유도를 요구하게 되며,
필수적으로 3D Solid의 Feature 편집 기능을 사용해야 할 필요가 있습니다.
기존에는 Body 객체를 수량과 연동할 수 있는 토공객체(Slope Solid)로 전환할 방법이 없었지만, V170에서는 속성 변경이 가능하여 수량 정보로 활용 가능하게 되었습니다.
[Analysis] Analysis Case 생성시 Define 기능 내 By Group 방법 추가 (Structure/Boundary)
CIM 모델 완성 후 해석 연동이 필요한 경우 Structure Group 과 Boundary Group 을 CIM 에서 미리 설정하여 CIVIL 모델을 생성할 수 있습니다.
이럴 경우 해석연동 옵션에서 By Group를 선택하면, 객체 선택을 하지 않고Group 선택만으로도 해석모델을 생성할 수 있습니다.
[Convenience] Zoom Fit / Zoom to Select 기능
User Section Mode와 같은 2D Mode를 포함한 CIM의 모든 모델 공간에서 화면에 보이는 모델을 화면 가운데로 보일 수 있도록 하는 Zoom Fit 기능과 선택한 객체를 기준으로 확대하는 Zoom to Select 기능이 개발되었습니다.
마우스 중간(휠) 버튼을 더블 클릭 시 확인할 수 있습니다.
Zoom Fit : View에서 보이는 모든 객체를 View 중앙으로 배치를 합니다.
Zoom to Select : 객체를 선택하고 마우스 중간(휠) 버튼을 클릭 시 선택한 객체를 View 중앙에 배치하여 객체 탐색에
용이하게 사용할 수 있습니다.
[Convenience] Library Mode 별 Cutting View 워크 트리의 분리
CIM 에서는 모델링 작업시 원하는 단면을 잘라 내부를 확인할 수 있는 Cutting View 기능을 제공하고 있습니다.
기존에는 Library Mode 에서 Cutting View 기능을 활성화할 경우 Base Mode 에서만 확인 및 삭제가 가능하였던 부분을 개선하여 각 Library Mode 에 있는 워크 트리에서 직접 확인하고 삭제가 가능합니다.
[Convenience] 모델 객체 선택시의 도형 Tool 추가
복잡한 모델의 구조 환경에서 다양한 선택 방식의 옵션을 추가하였습니다.
기존의 사각형 도형 Tool 만을 지원하였던 사항에서 원형과 다각형 도형의 Tool을 추가하여 사용자 편의성을 높였습니다.
작동 방식은 선택할 기준점을 기준으로
좌측 방향으로 Drag 시에는 Cross Mode로 동작을 하며,
우측 방향으로 Drag시에는 Window mode로 동작을 합니다.
Cross Mode : Select 영역에 걸쳐 있는 모든 객체들을 선택합니다.
Window Mode : Select 영역에 안에 들어온 객체들을 선택합니다.
[Convenience] Text Field 환경에서의 URL 입력시 하이퍼링크 연결 기능 추가
CIM - Text Field 항목에 URL 형식의 Text를 입력시 하이퍼링크 연결 기능이 적용되었습니다.
사용자 환경에서의 주요 라이브러리를 열고 바로 웹페이지를 연결할 수 있는 것이 특징입니다.
HTTP:// 로 시작하는 Text
HTTPS:// 로 시작하는 Text
www. 으로 시작하는 Text
[Improvement] Constraint Label 중복 표시 개선
User Section Mode 에서 단면의 파라메트릭 설정을 위한 구속조건(Constraint) 설정시 Constraint UI 가 선택된 Vertex
위치에 중첩되어 표현되고 있어 이로 인해 구속조건을 확인하기가 쉽지 않아 Vertex 선택이 쉽지 않은 문제가 있었습니다.
V170에서는 객체와 Constraint Label 간 표시 부분이 겹치지 않고 정렬하여 배치되도록 개선하였습니다.
또한, Works Tree에서 Constraint 에 마우스 오버시 View 화면에서 해당 Constraint 의 구속 요소가 하이라이트 되어
시인성을 높였습니다.
[Improvement] Modify Vertex / Edge 기능 개선
3D 형상 편집은 3축 방향에 대한 변화를 사용자가 예측하기에 어려움이 있습니다.
이 과정에서 발생하는 사용자 실수를 방지하기 위해, 보다 직관적인 방식으로 로직을 개선했습니다.
이제 다양한 Solid 형상에 대한 Stretch 동작이 자유로워졌습니다.

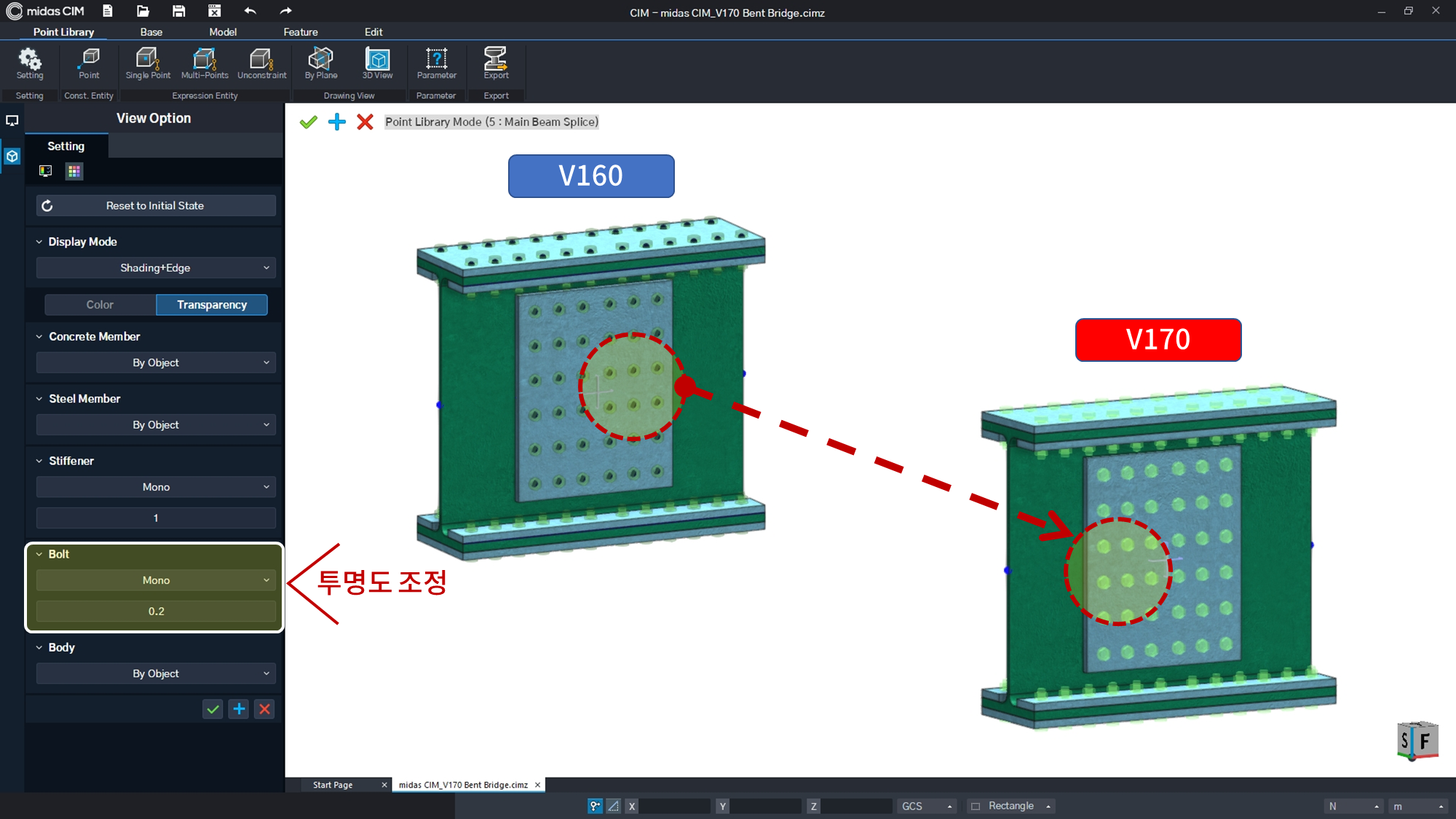

[Improvement] Bolt 부재 Vertex 표시 개선
V160 기준으로 Bolt 부재의 투명도를 조정할 경우 Vertex로 표시되는 그래픽 효과를 개선하여 투명도 조정 후에도 Vertex 표시가
나타나지 않도록 하였습니다.

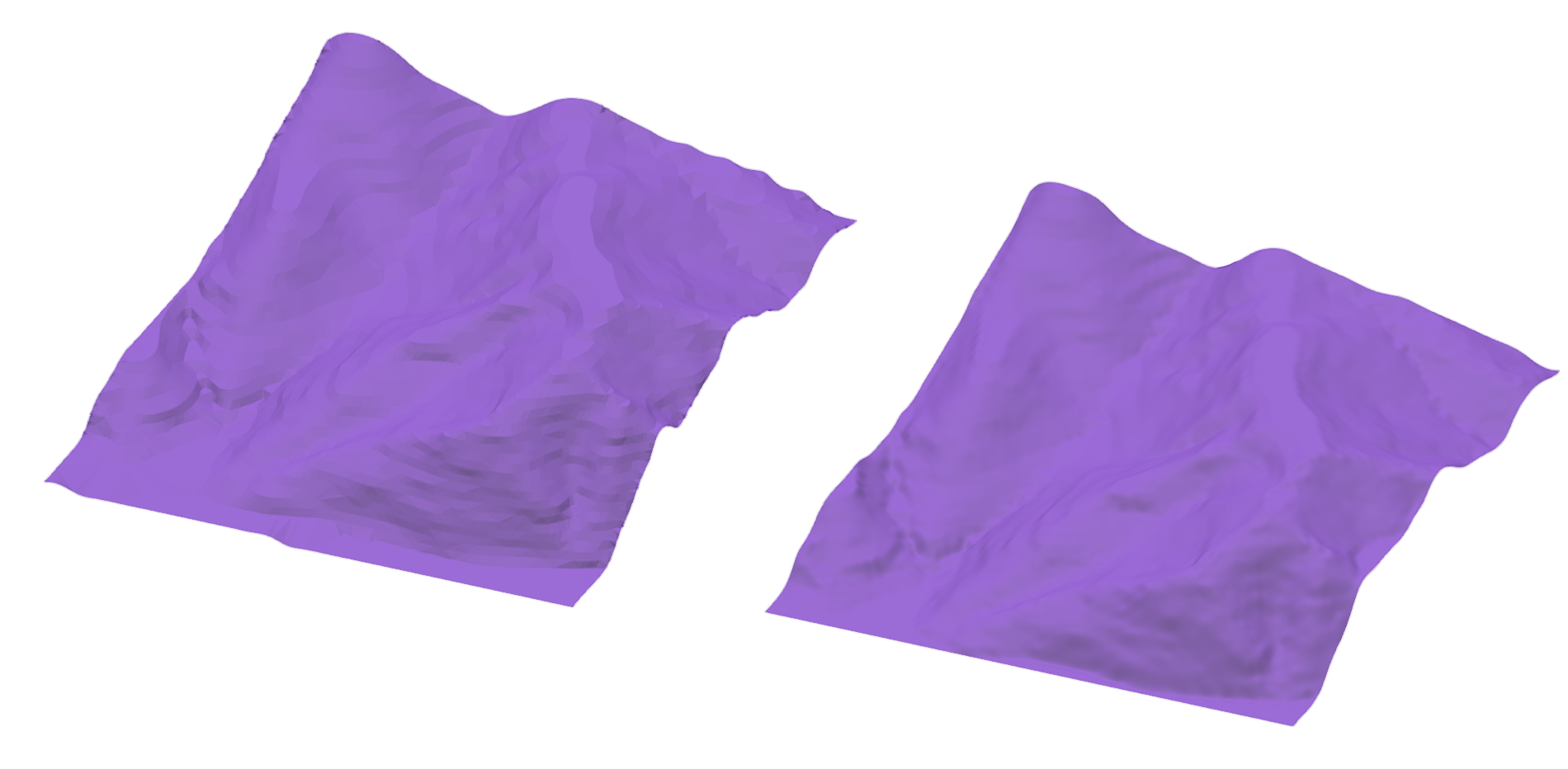

[Improvement] Ground Surface 정밀도 설정 개선
Ground Surface를 생성할 때의 정밀도 설정 방식을 개선하였습니다.
기존은 영역에 대한 등분수인 Resolution 값(Default 200설정)을 이용하여 정밀한 지형 생성이 가능하였으나, 면적 또는 선형길이가 긴 지형의 경우, 사용자가 적절하게 Resolution 값을 크게 입력하지 않고 Default 값을 사용하였을 때 정밀도가 떨어지는
문제가 있었습니다.
V170에서는 기존의 Resolution 외에 등분 간격(Interval Length) 설정방식을 추가하였습니다.
기본 설정인 Auto-Accuracy 는 Interval Length (Default 5m)로 설정하였습니다.
큰 영역에 대한 지형 생성시에도 별도의 설정 없이도 정밀도 높은 지형 생성이 가능하며, 필요시 사용자가 정밀도를 수정할 수 있도록 개선하였습니다.

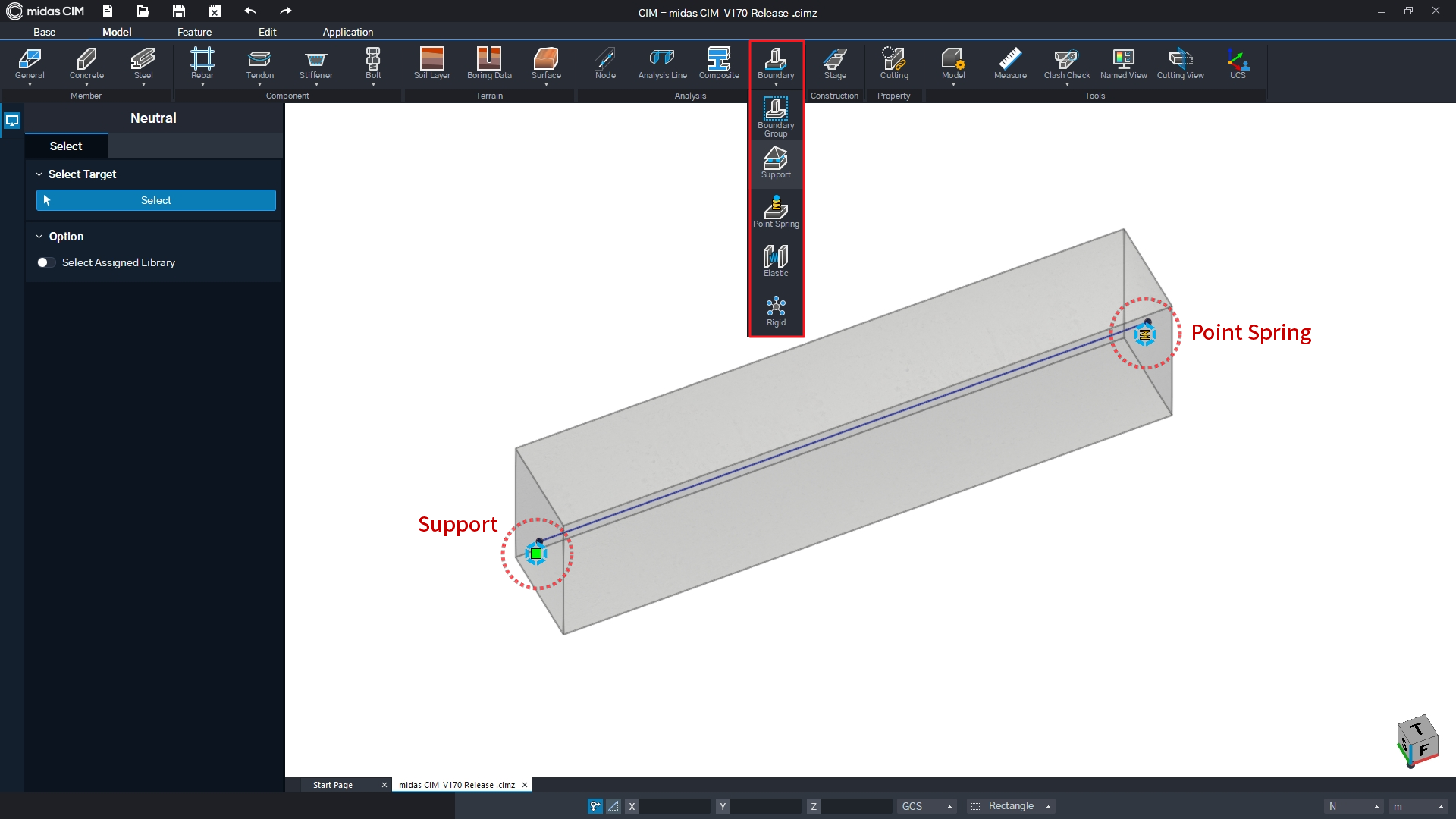

[Improvement] Support Label, Point Spring Label 표시 개선
해석연동을 위한 경계조건 설정시 경계조건에 대한 Label 표시를 개선하여 시인성을 높였습니다.
