MIDAS CIM V200 Hotfix 5.0 (24.12.27)
MIDAS CIM V200 Hotfix 5.0

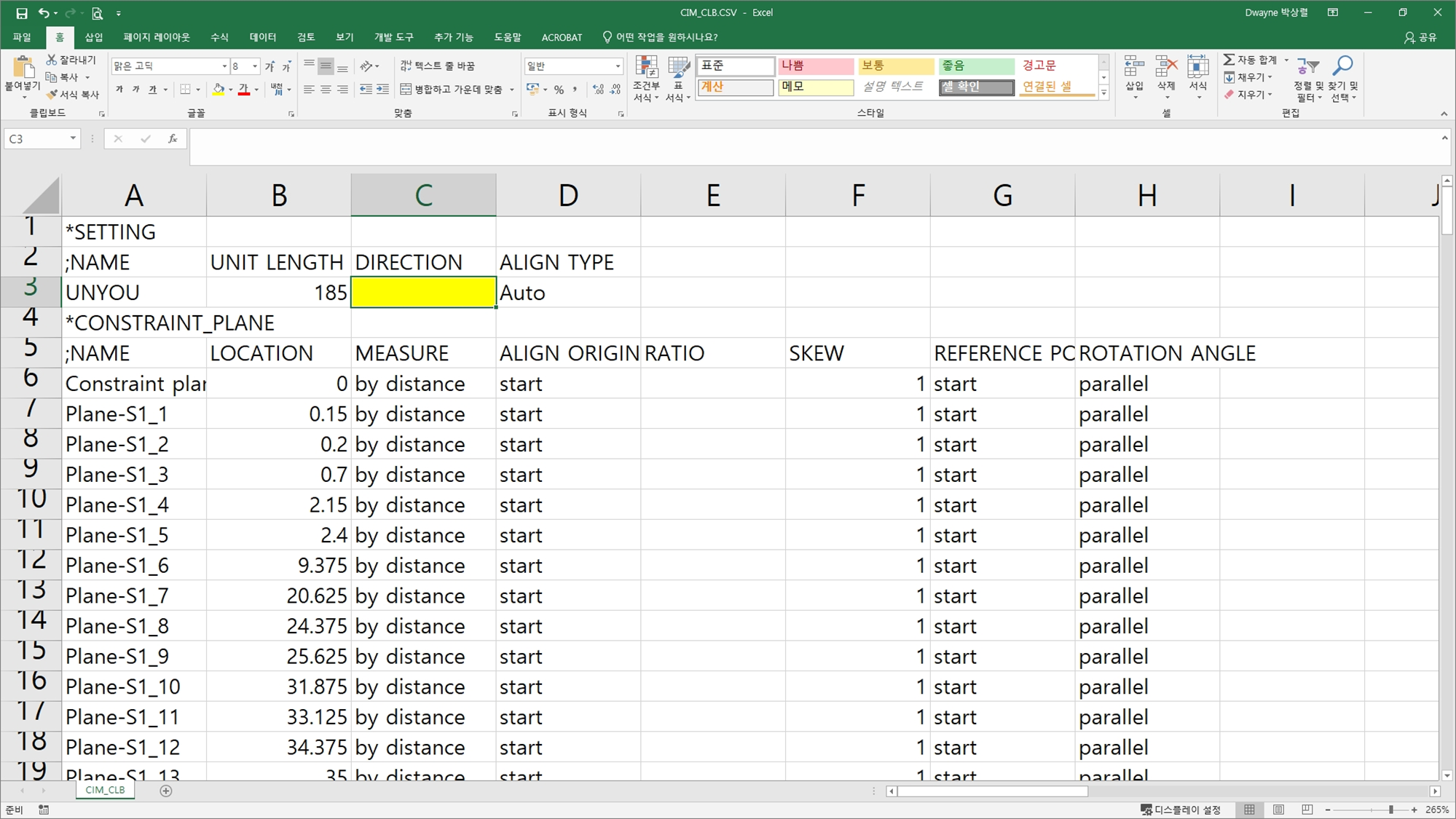

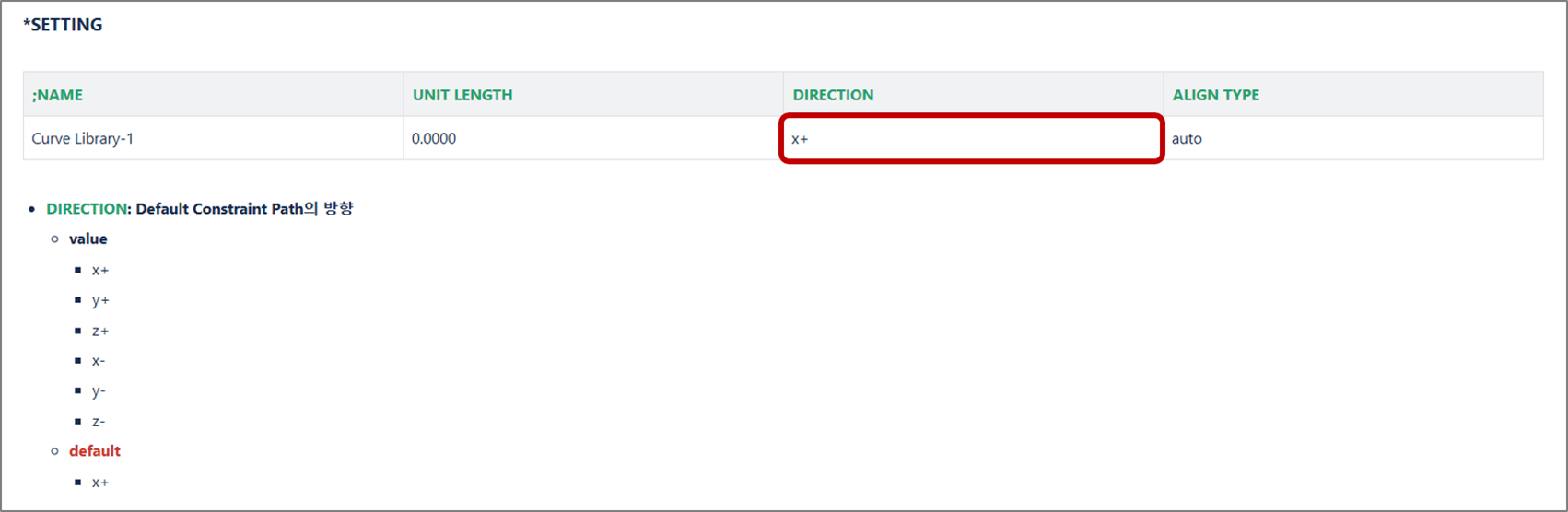

[Text Format] Curve Library Text Format에서 방향 누락 시 기본 방향 적용 개선
[사용자 요청사항]
기존에는 Curve Library에서 방향이 지정되지 않은 경우 텍스트 파일 가져오기가 실패하였습니다.
방향 입력이 누락된 경우에도 기본 방향(X+)이 적용되도록 개선되었습니다.
CSV 구성

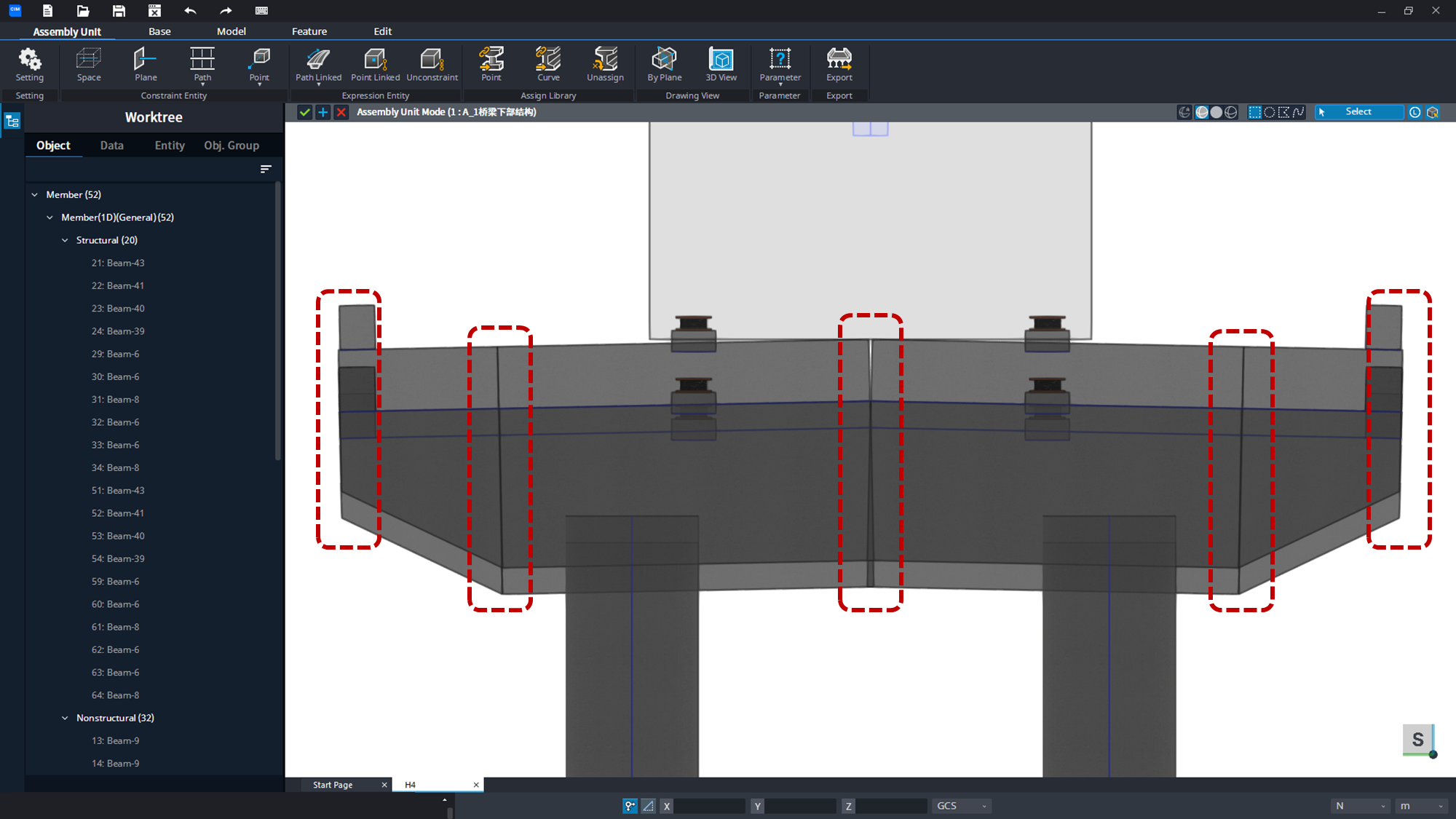

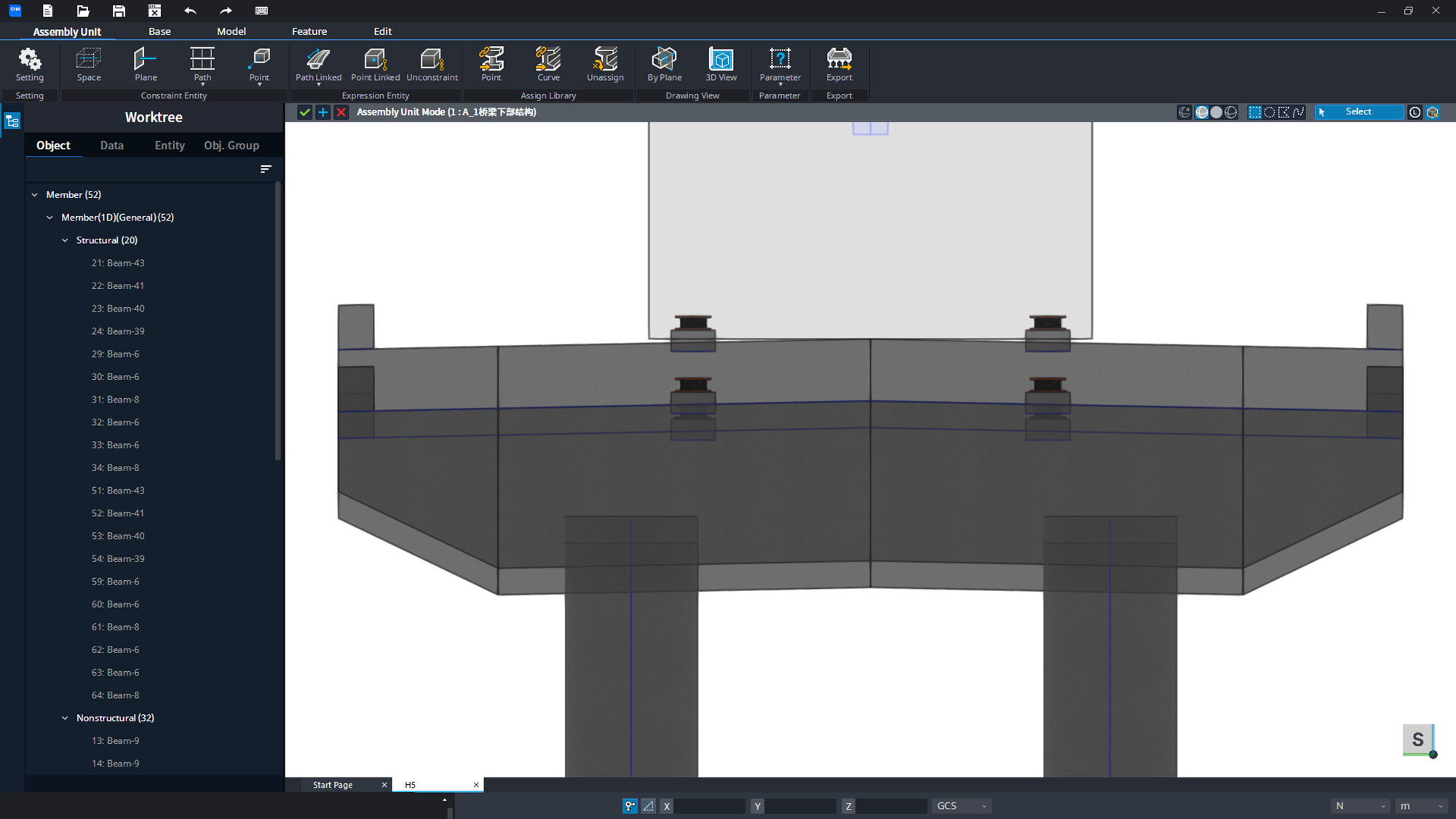

[Modeling] Keep Section Plane 옵션 일관성 개선
General Member의 단면 방향을 고정하는 Keep Section Plane 옵션이 상위 모드의 파라미터에 의한 변경 시 단면 방향을 일관되게 유지하지 못하는 문제가 확인되었으며, 이를 해결하였습니다.
개선 전
개선 후

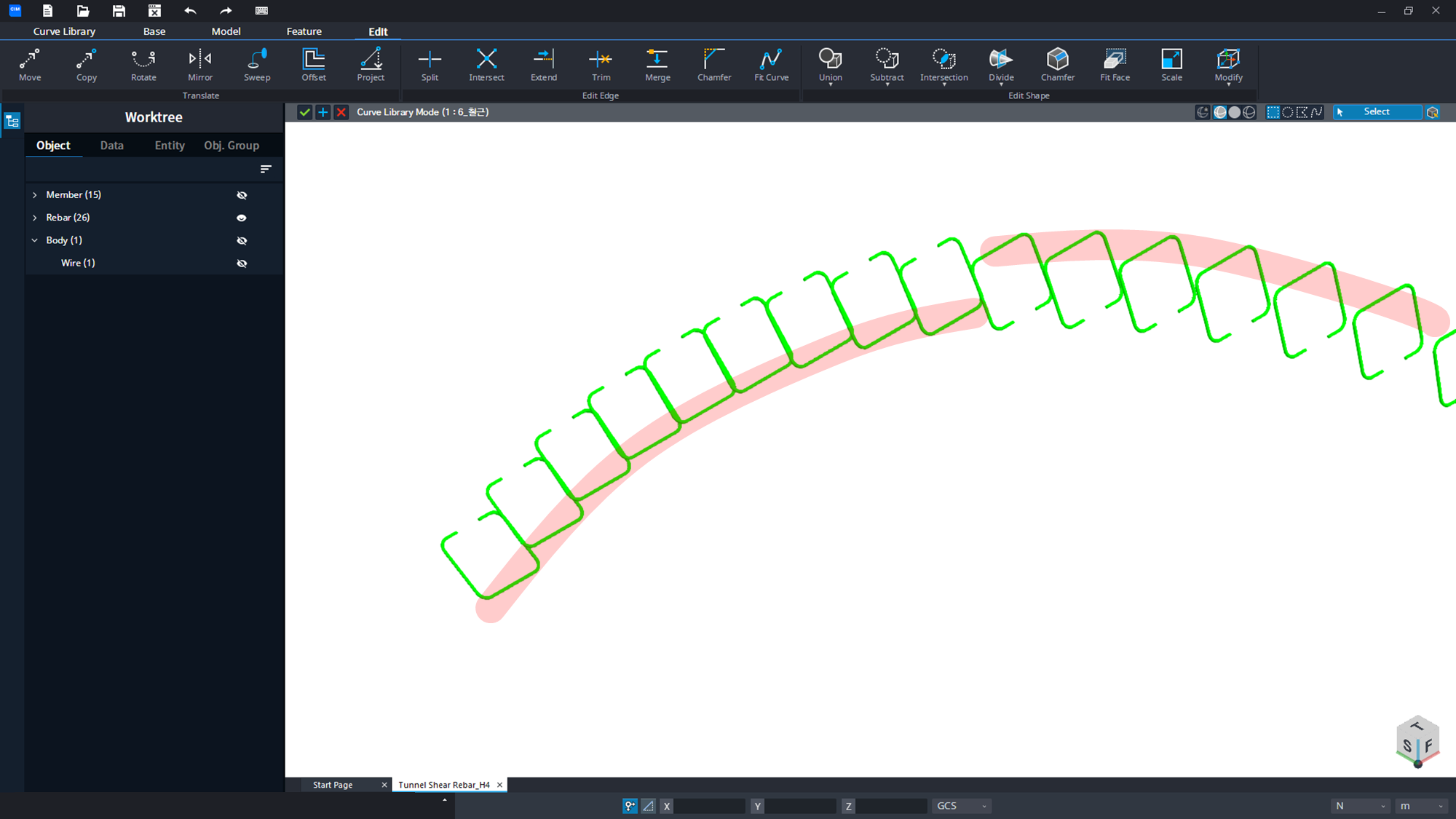

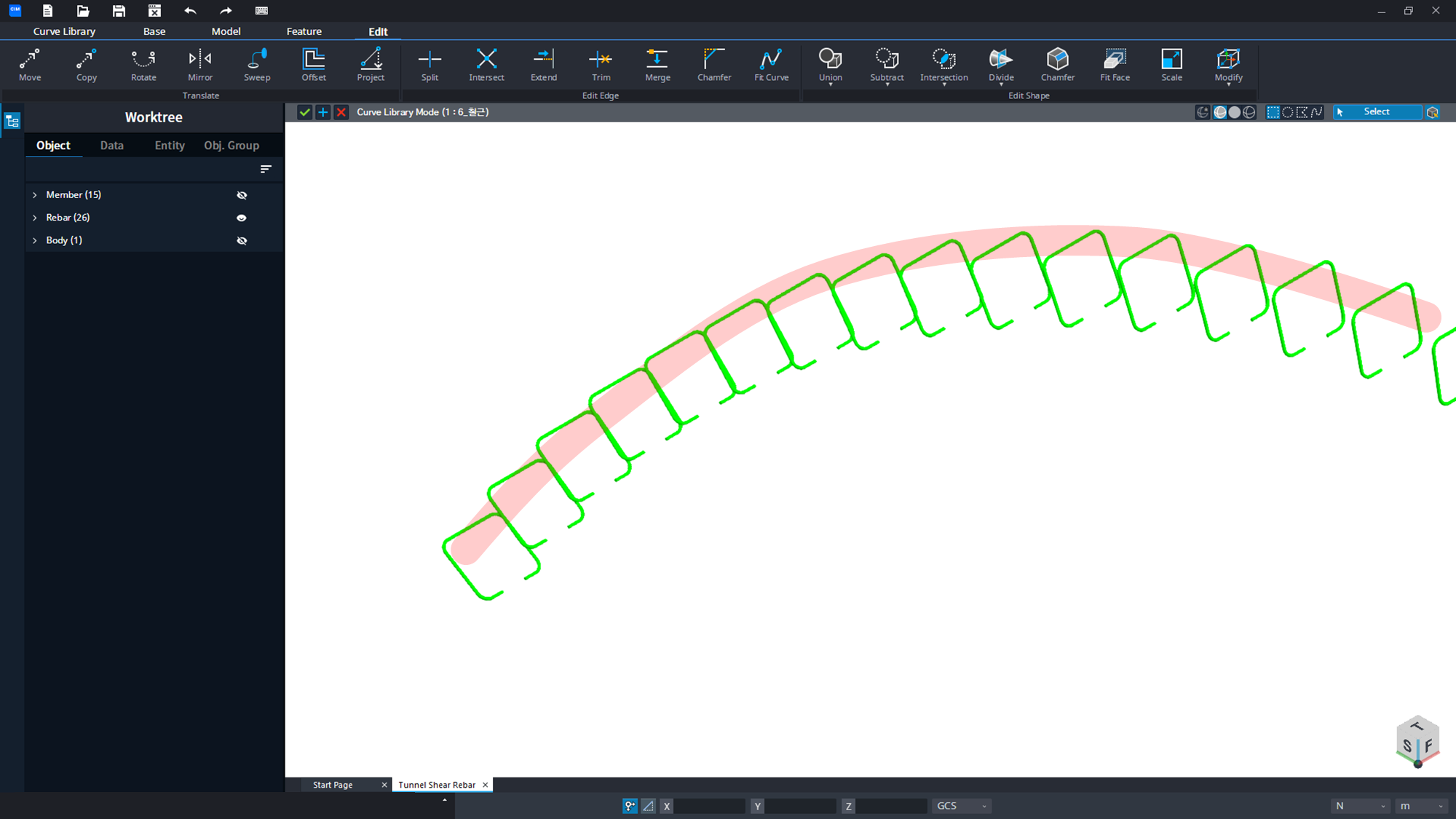

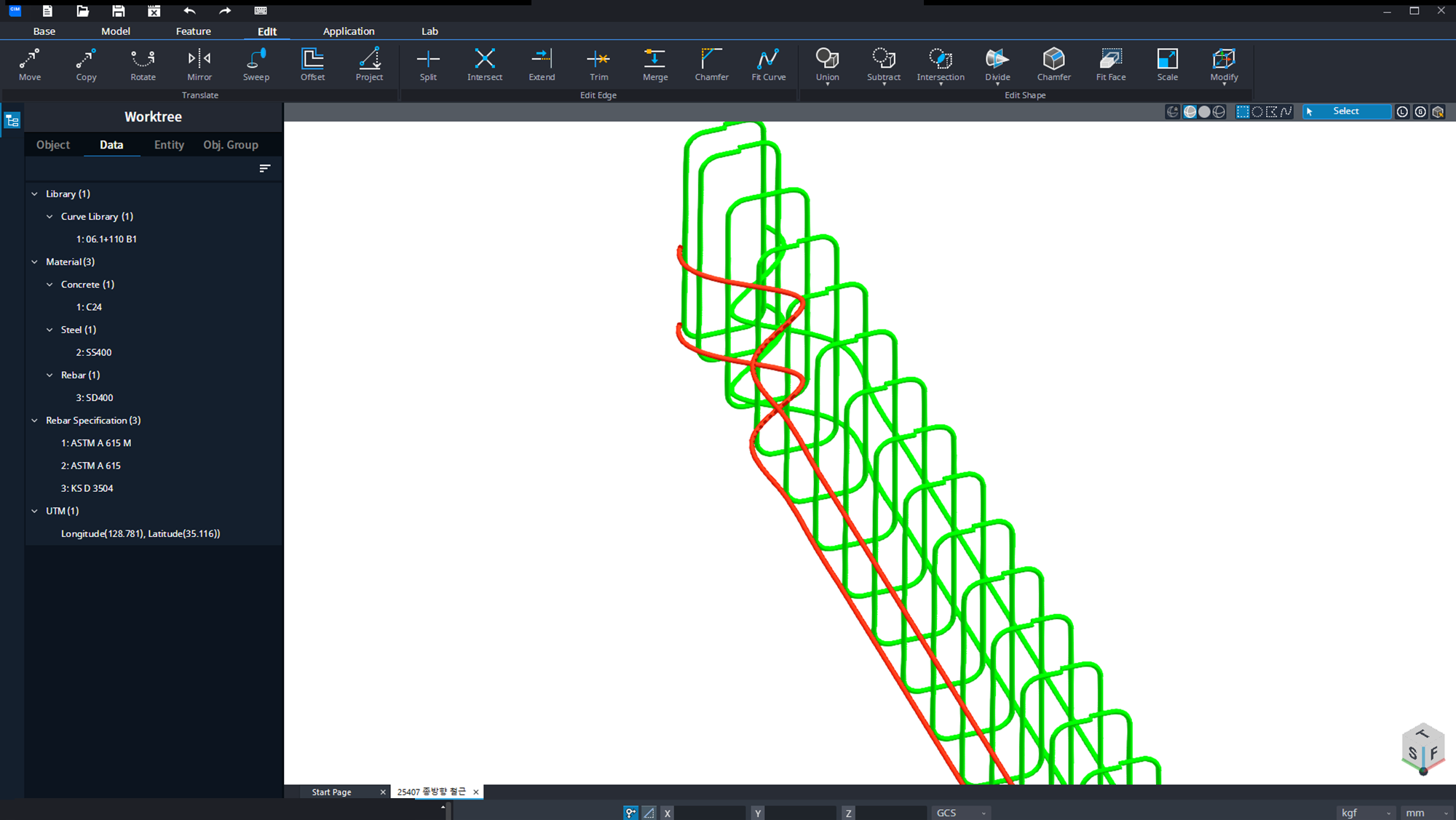

[Rebar] 전단 철근 배열 시 방향 반전 오류 수정
특정 각도에서 전단 철근 배열의 방향이 반전되는 문제가 확인되어 수정하였습니다.
개선 전
개선 후
[Rebar] 역방향 배열된 종방향 철근 형상 개선
End Plane에서 생성된 종방향 철근 배열의 논리 오류를 확인하여 수정하였습니다.
개선 전
개선 후

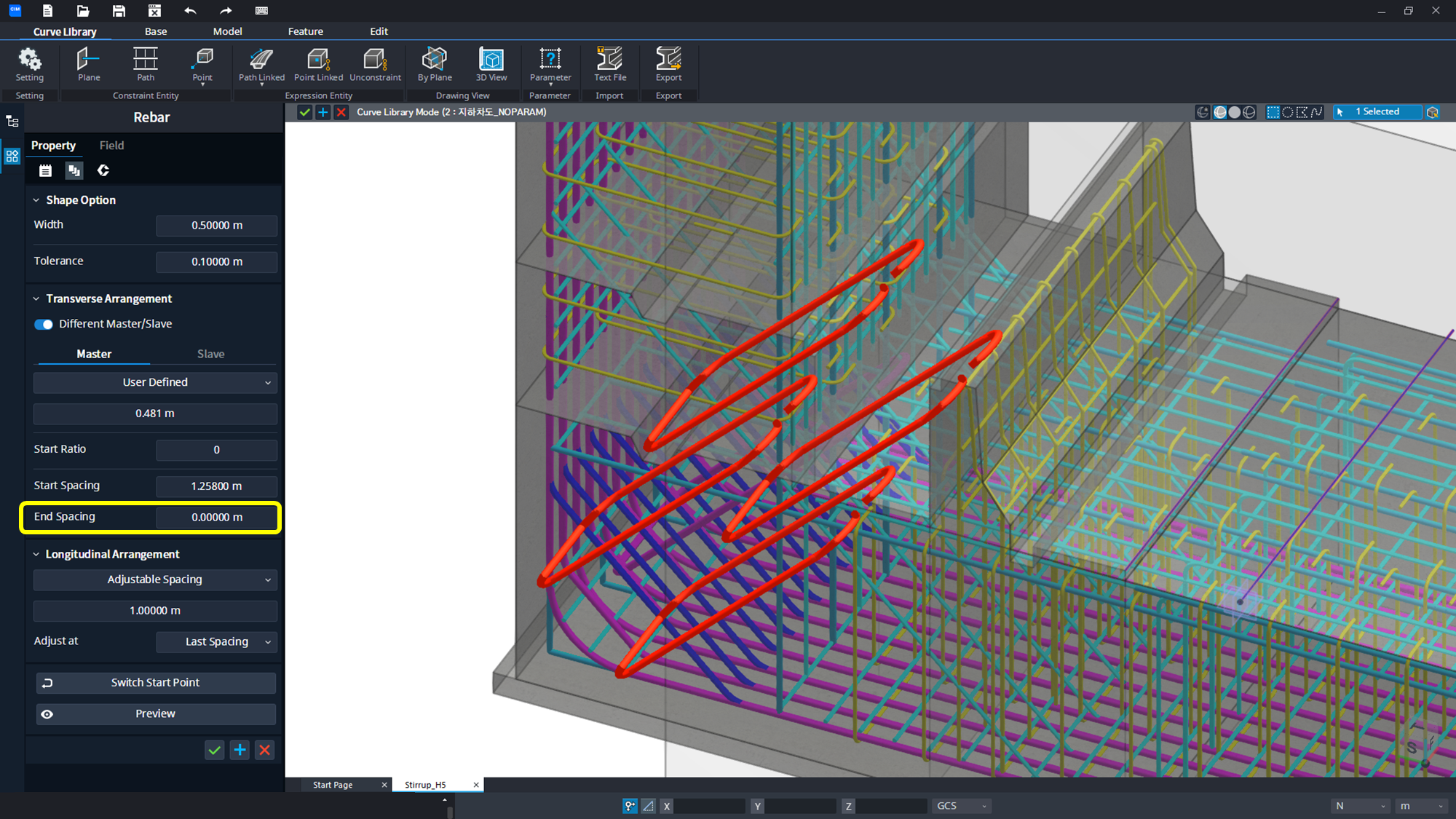

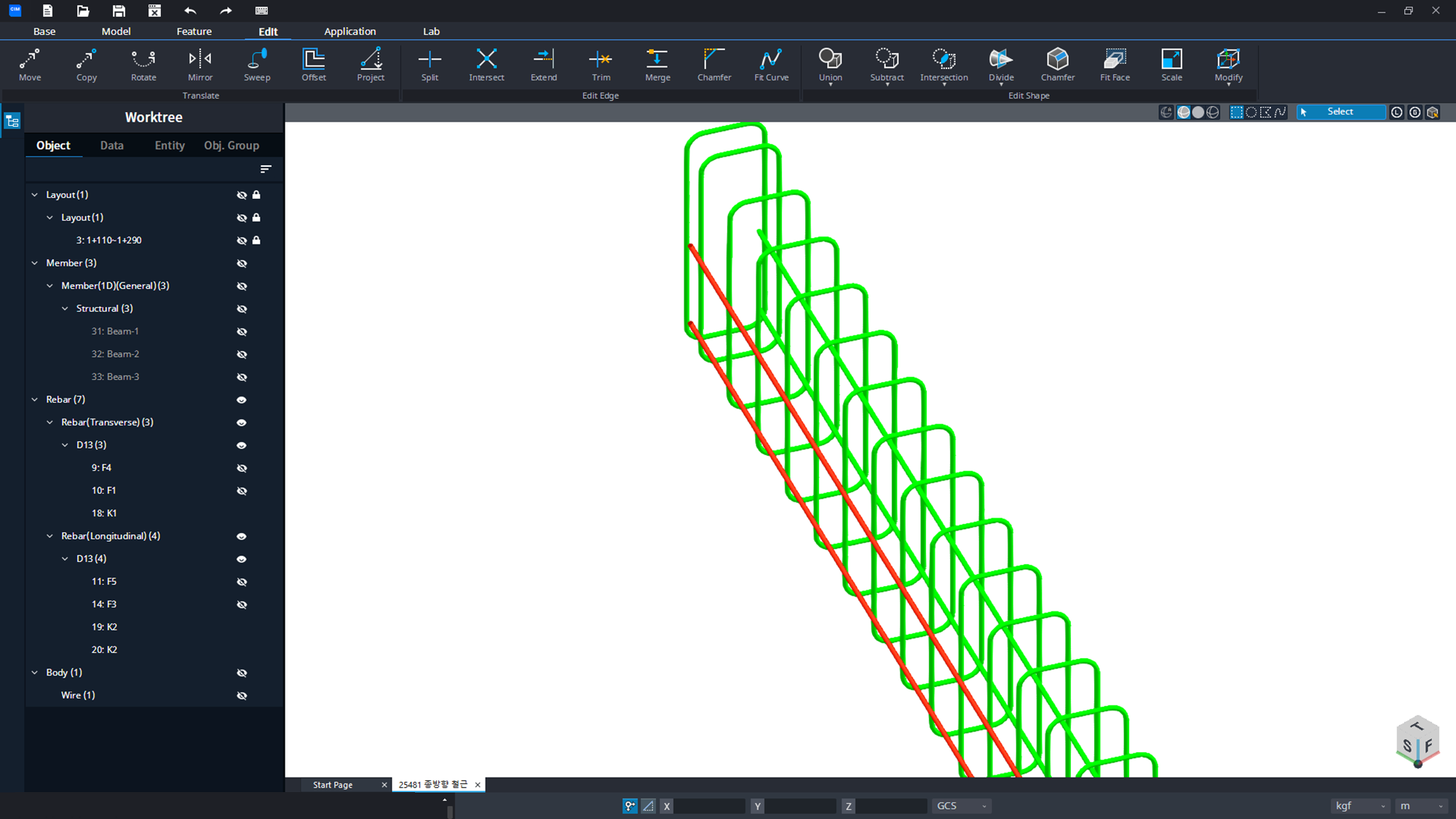

[Rebar Stirrup] 횡방향 배열의 End Spacing 속성 결함 수정
스터럽 횡방향 배열의 End Spacing 속성이 Start Spacing 값으로 자동 적용되는 문제가 발견되었습니다.
이로 인해 스터럽 속성 수정 시 초기 설정과 배열 간의 불일치가 발생하였으며, 해당 문제를 해결하였습니다.

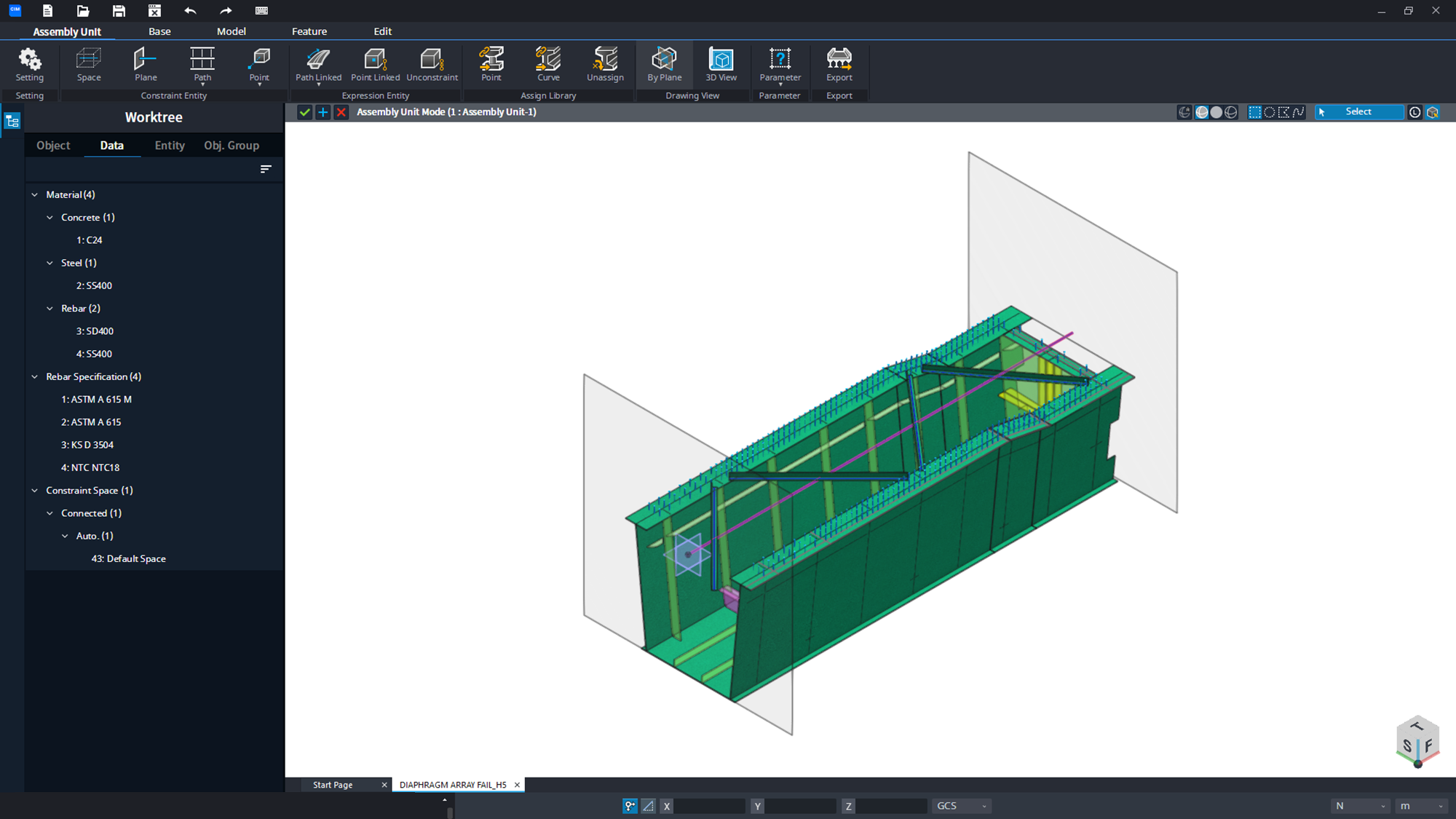

[Stiffener] From End 설정 시 CLB 배정 실패 수정
다이어프램 맨홀의 정점 탐색 함수를 개선하여 From End 설정으로 배정 시에만 발생하던 결함을 해결하였습니다.

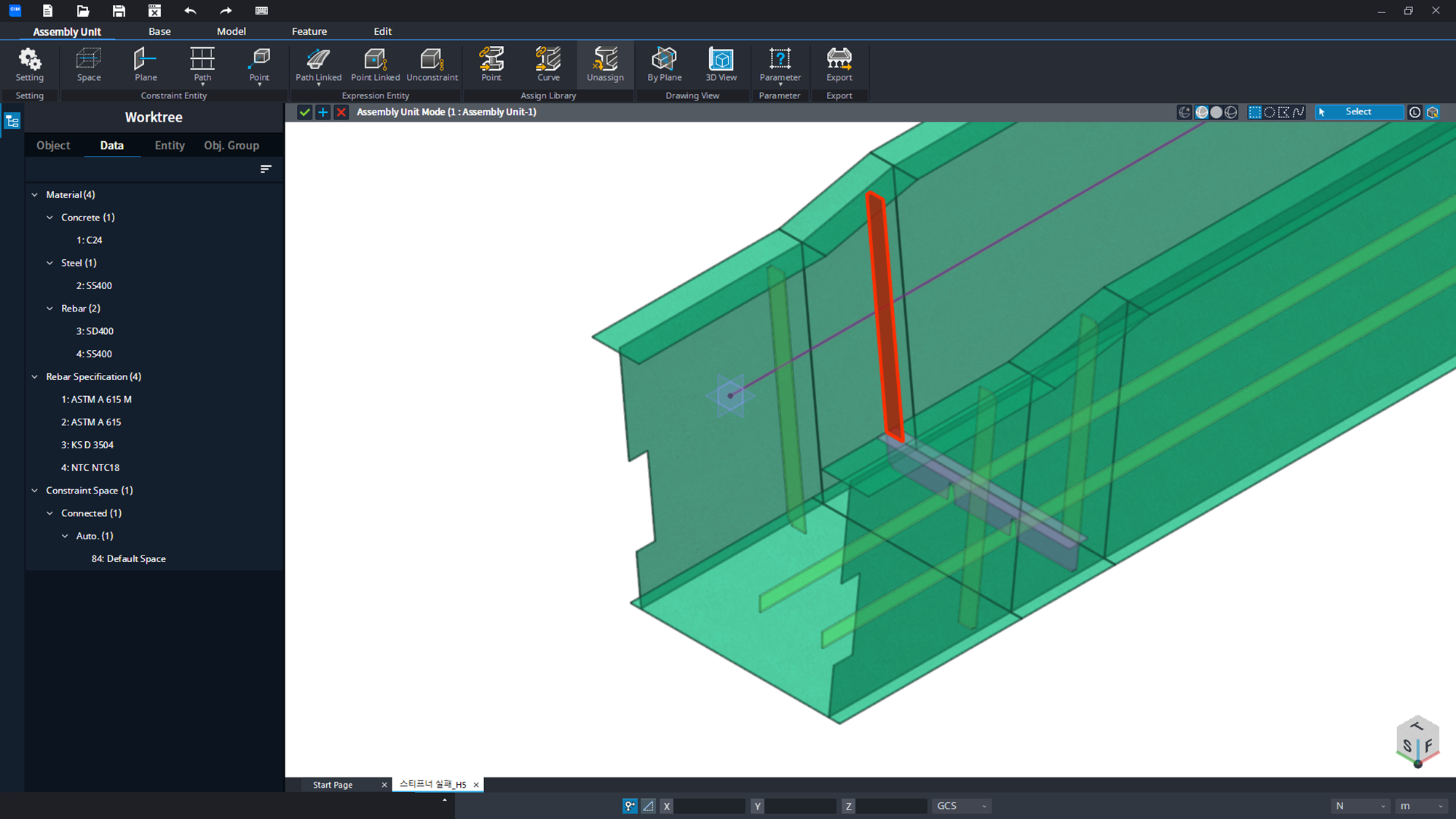

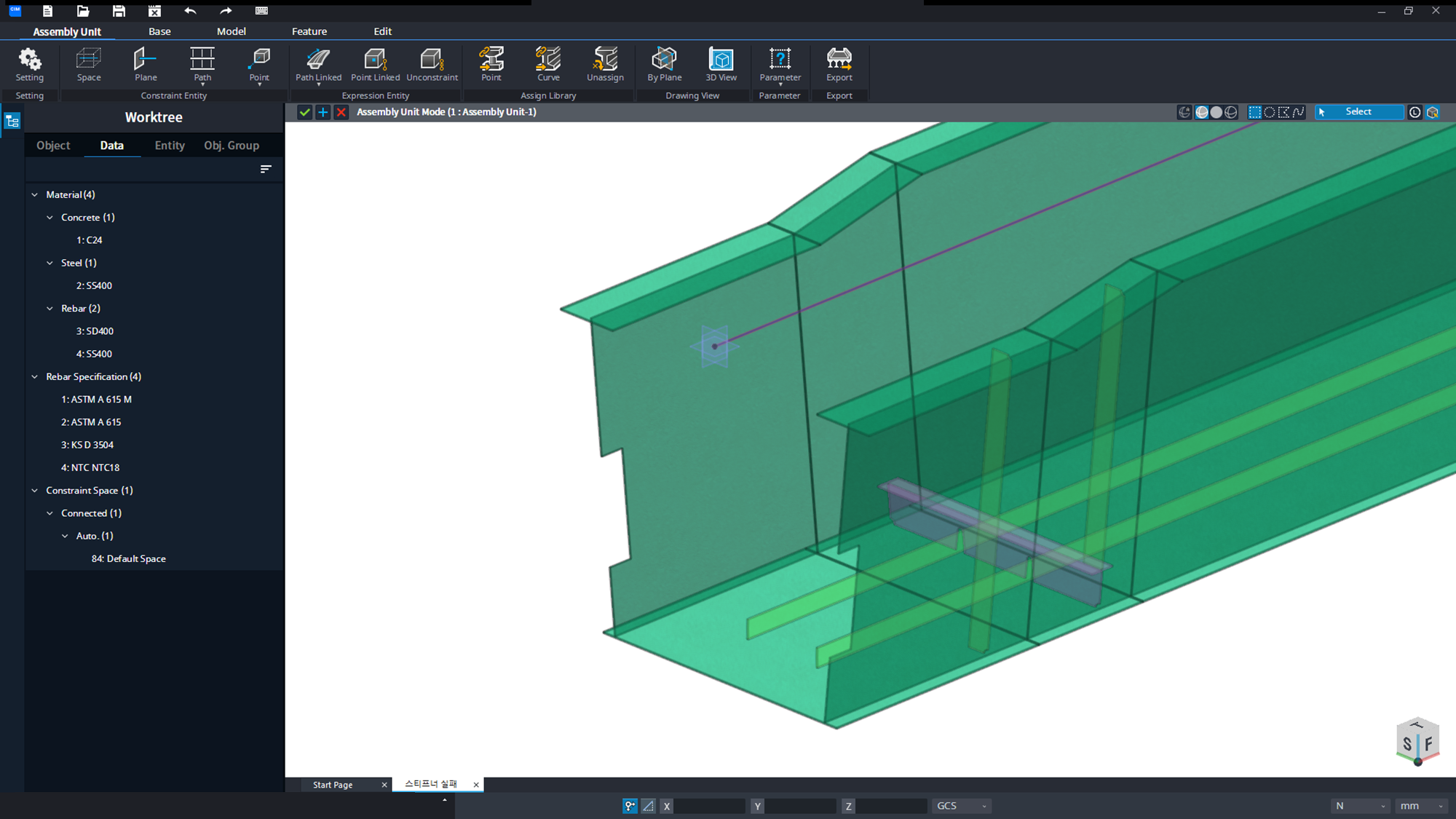

[Stiffener] 선형 부재의 상위 모드 스티프너 배정 실패 수정
경로 추적 오류로 인해 일부 스티프너가 상위 모드에 배정되지 않는 문제를 확인하여 수정하였습니다.
개선 전
개선 후

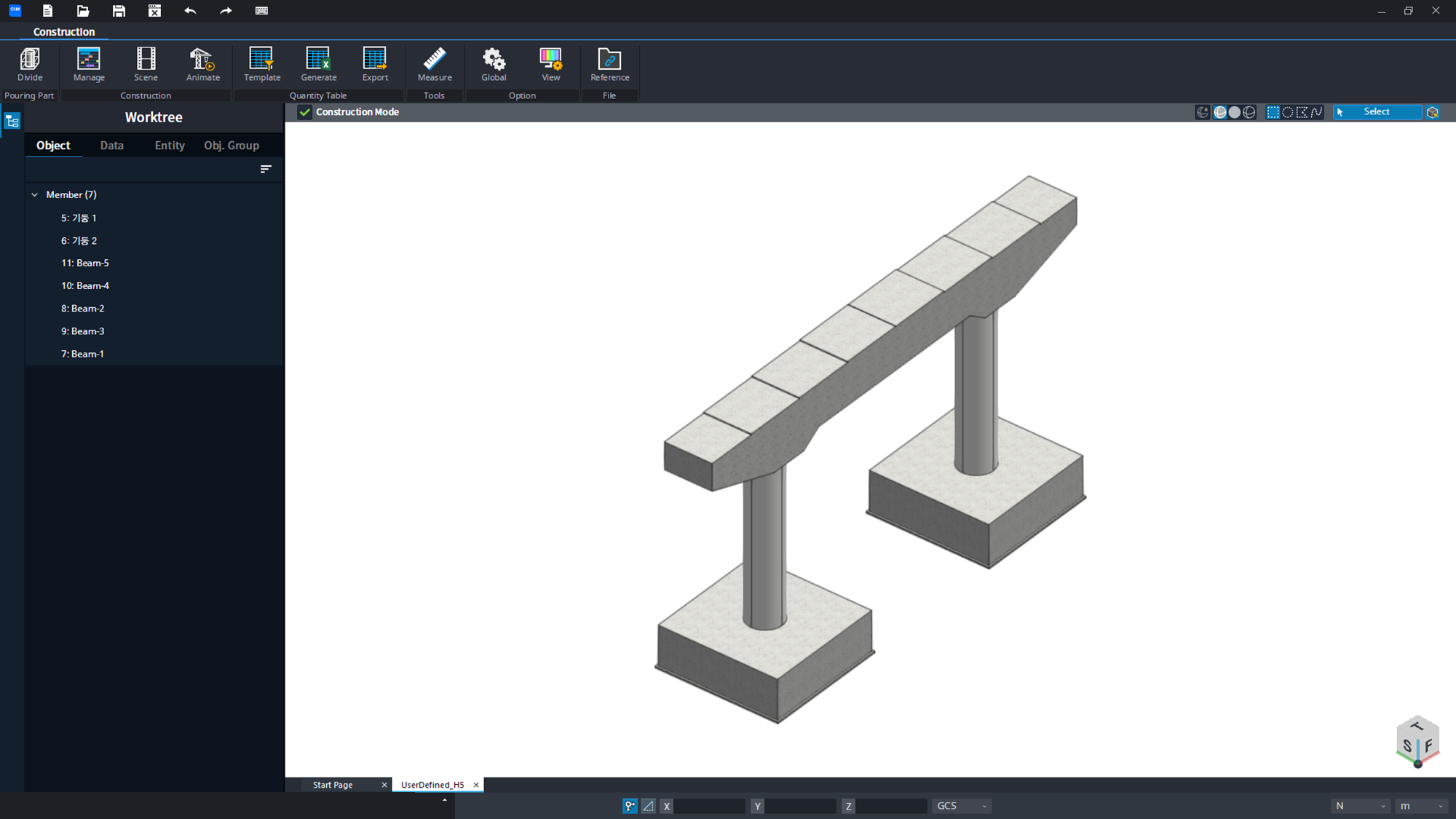

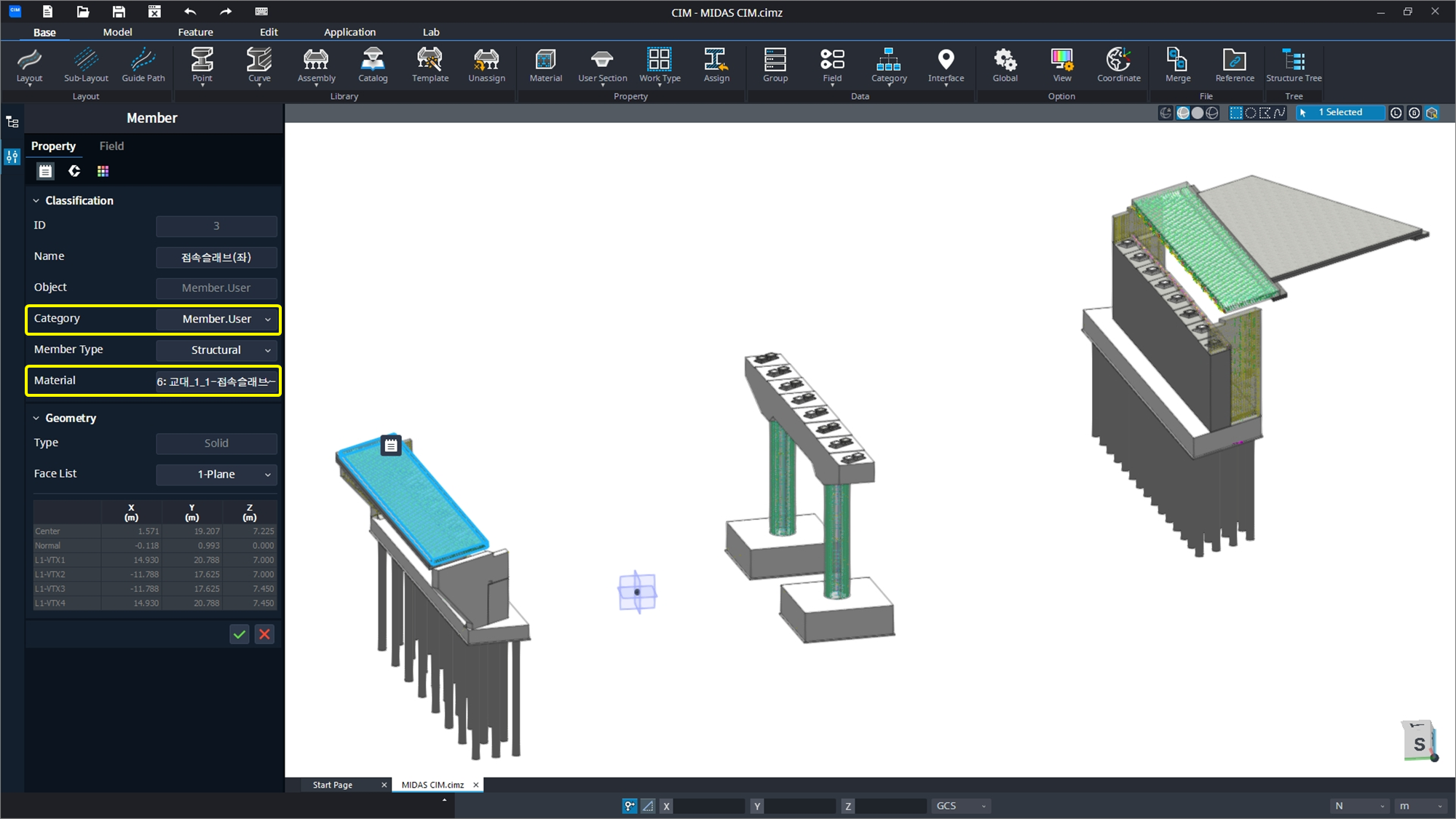

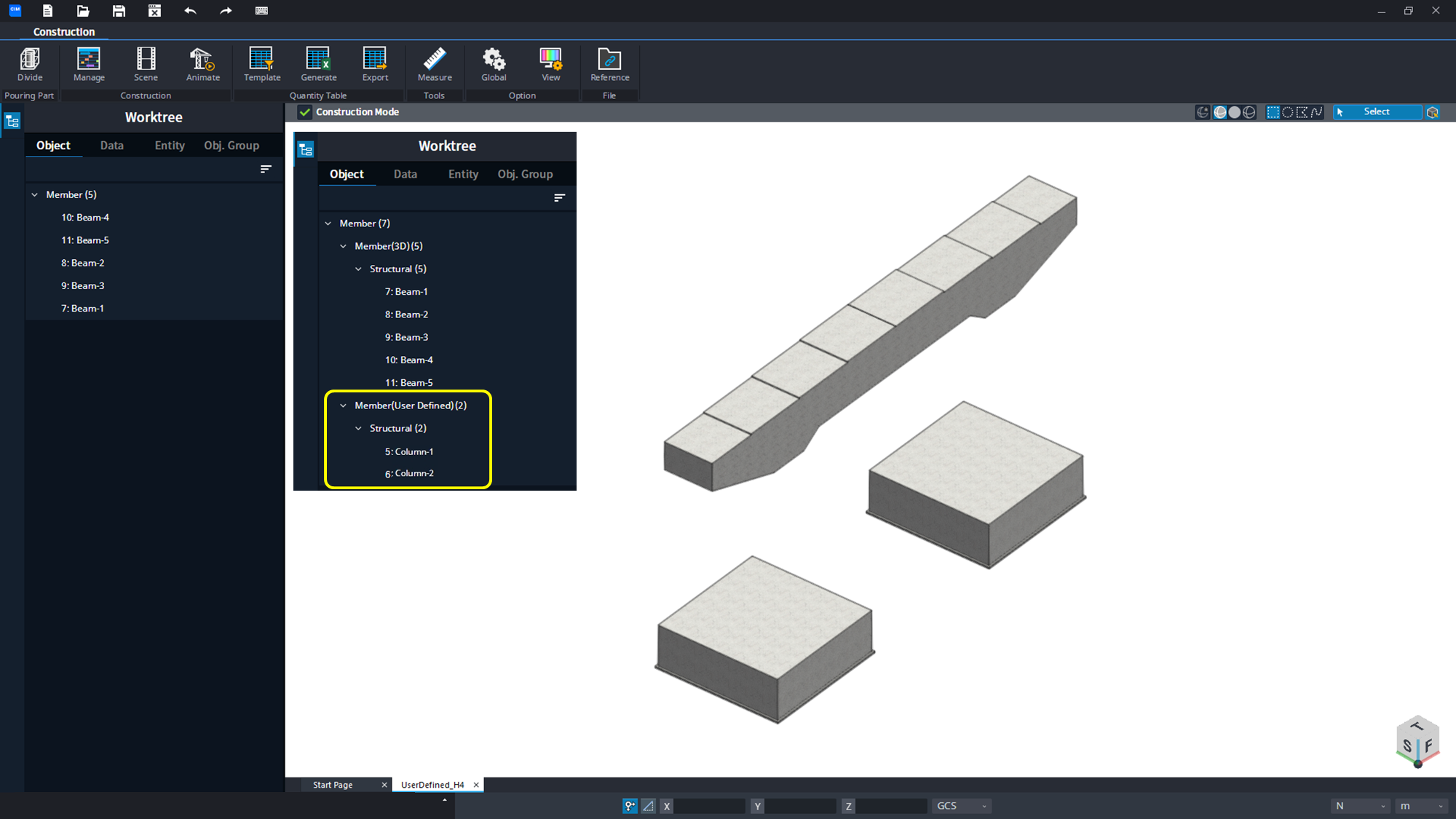

[Construction] Construction Mode에서 사용자 정의 재질 객체 누락 수정
Construction Mode로 전환 시 사용자 정의 부재가 누락되는 문제를 확인하여 수정하였습니다.
개선 전
개선 후

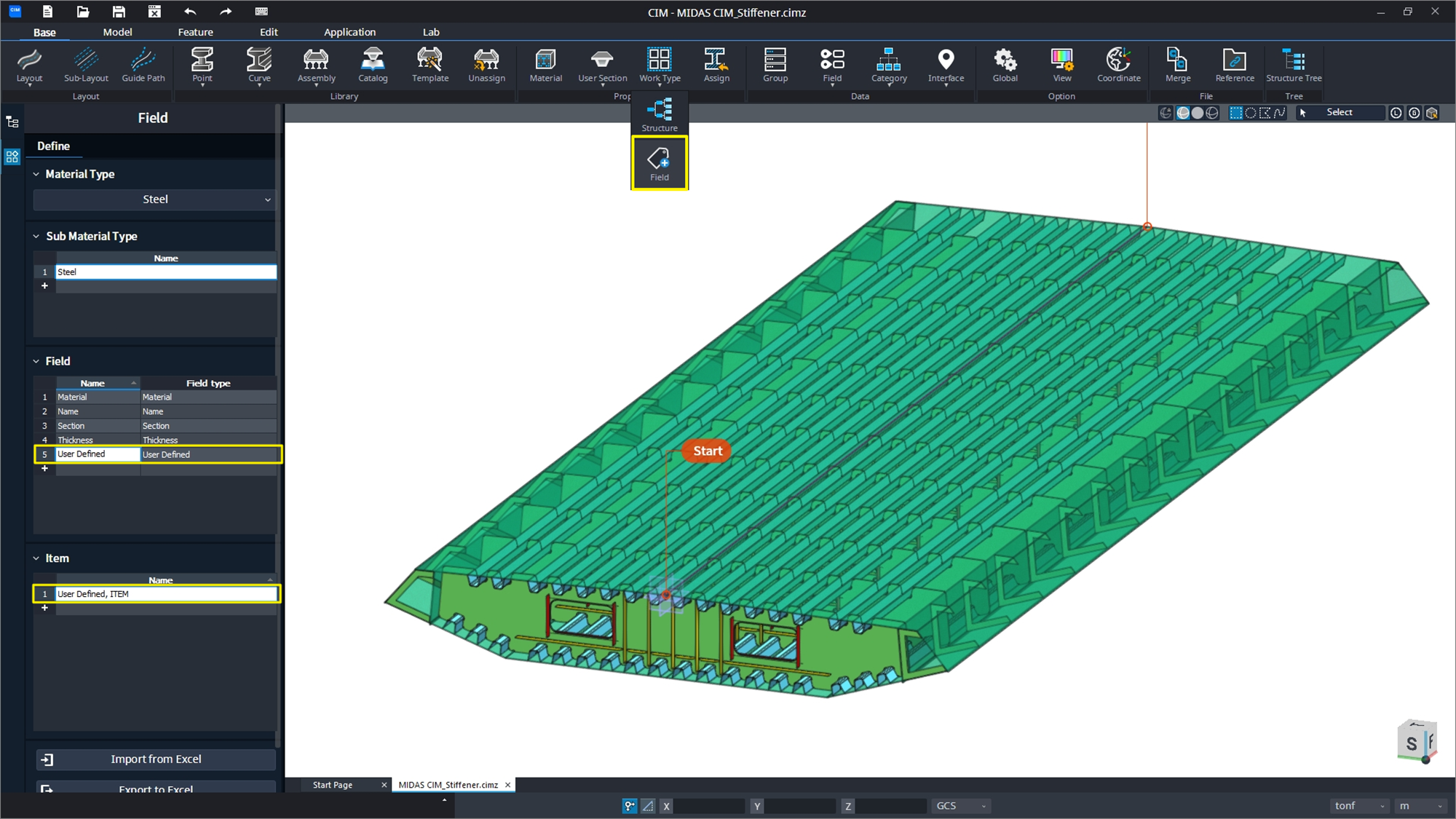

[Field] Base Mode에서 라이브러리에 추가된 Field 항목 자동 업데이트
Base Mode에 배정된 라이브러리 모델에 Field 항목을 추가할 때 항목 정보가 표시되지 않는 문제를 해결하였습니다.

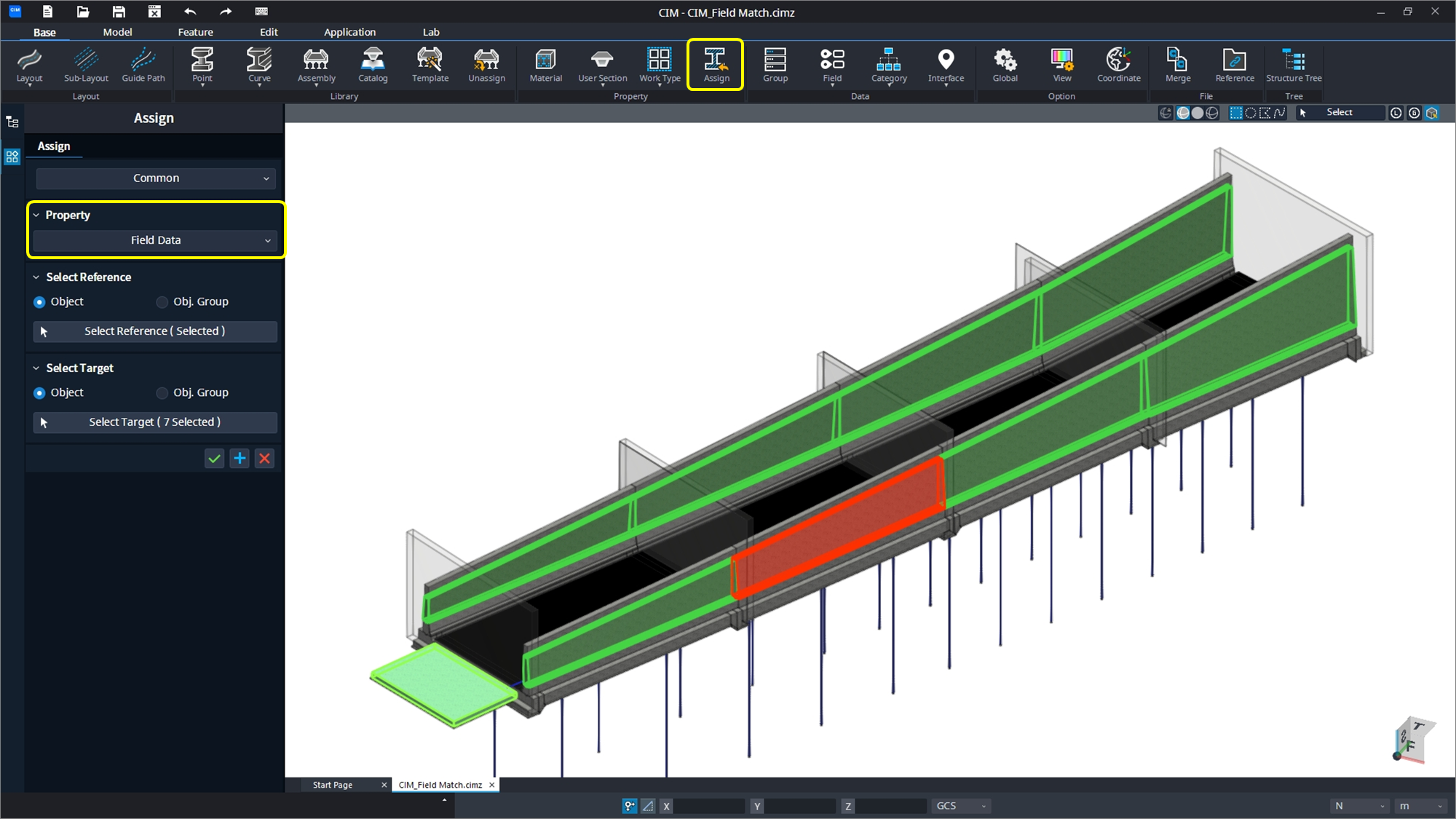

[Assign] 속성 정보(Field Data) 일괄 변경 기능 개선
모델링 객체에 속성 정보를 추가할 수 있는 Field Data 기능에서 Assign 기능을 통한 일괄 변경 시 일부 객체가 필터링되지 않는 문제를 수정하였습니다.

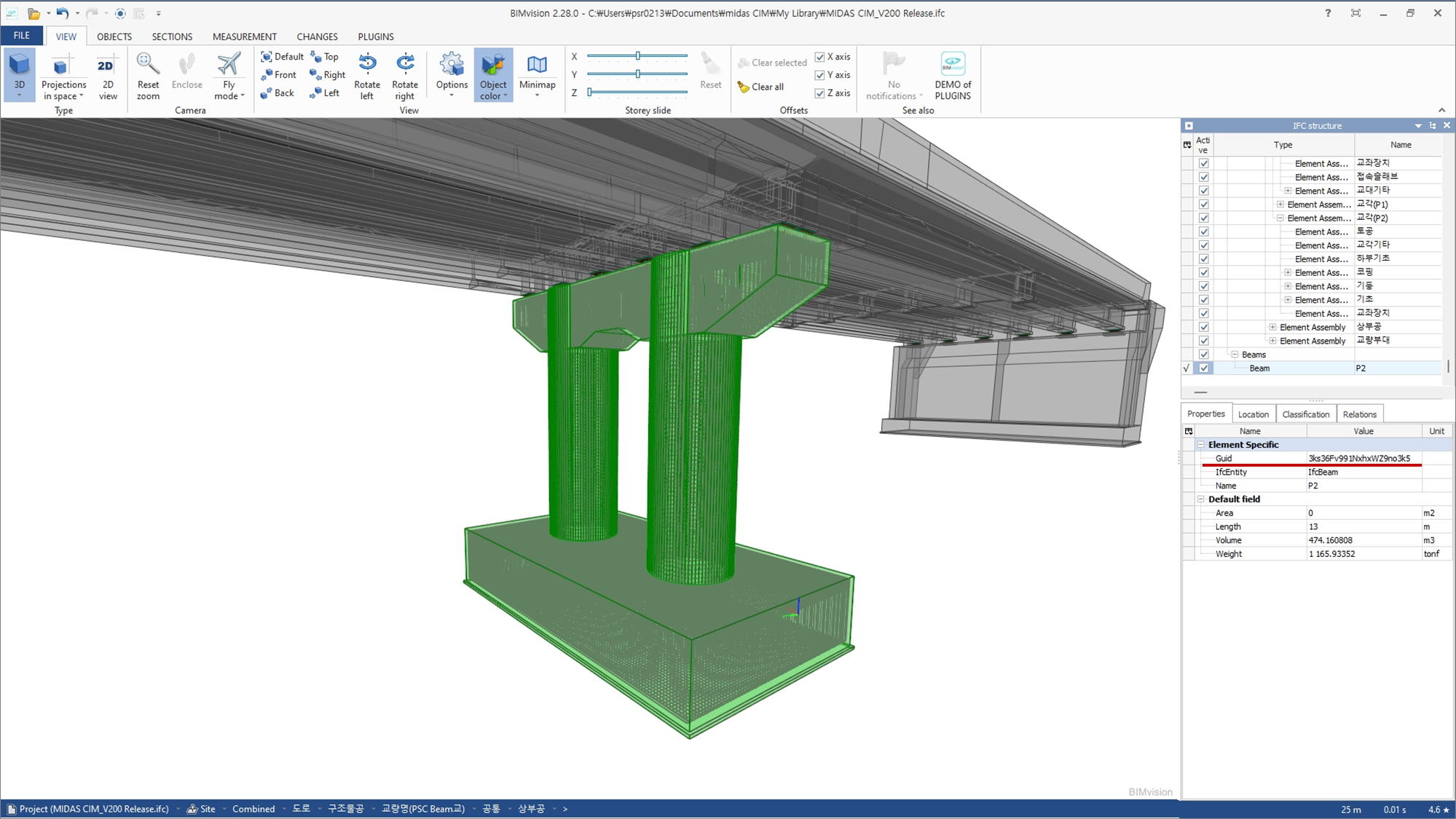

[IFC] IFC 가져오기 성능 개선
사용자 정의 재질 객체 가져오기 시 재질 및 객체 카테고리 정보가 누락되는 문제를 해결하였습니다.
또한 가져오기 중 일부 솔리드 객체가 Sheet Body로 변환되는 문제를 개선하였습니다.
MIDAS CIM V200 새로운 기능

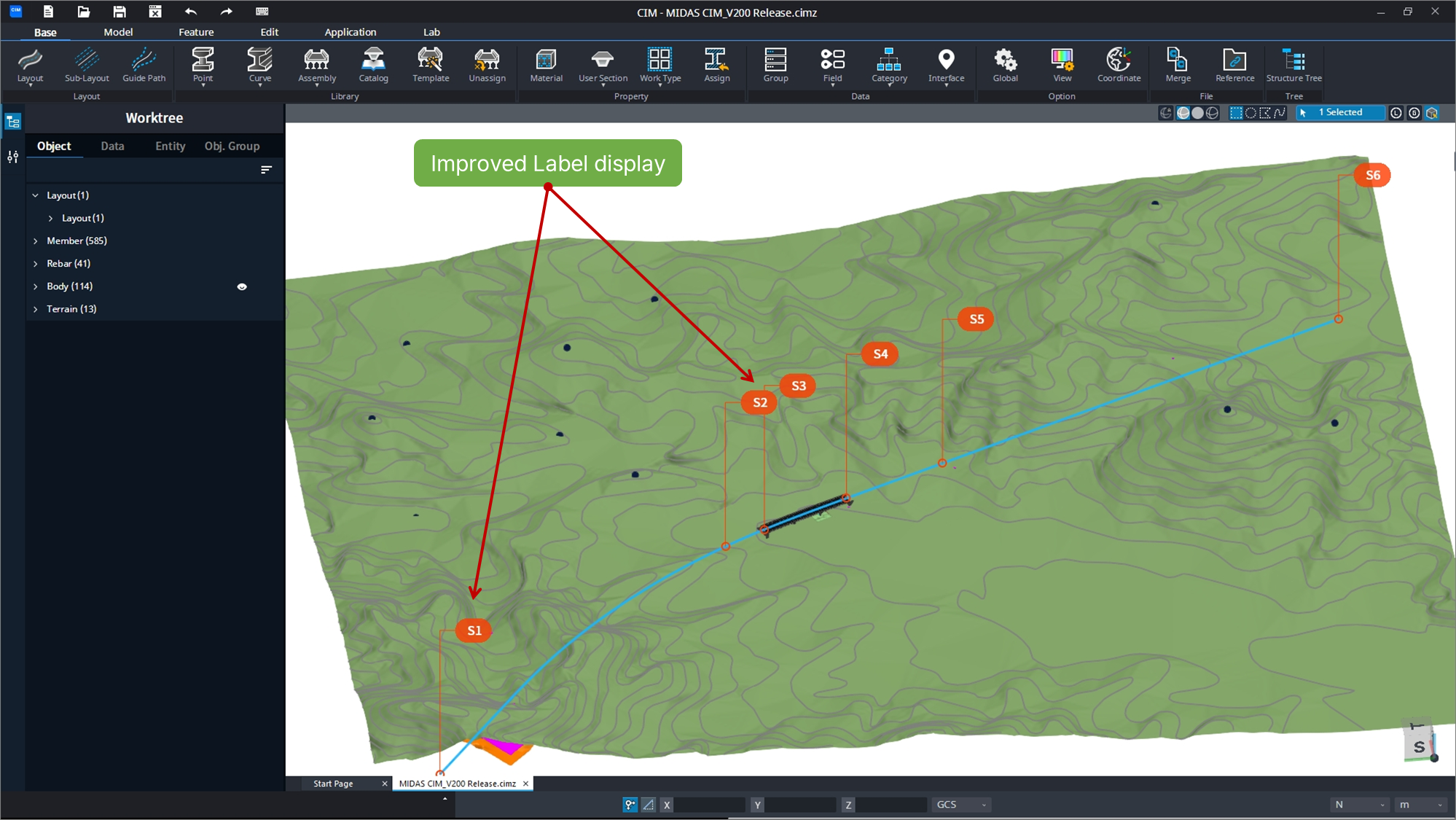

[Layout] 레이블 표시 개선
선형의 시작/끝 점과 구간을 나타내는 레이블의 그래픽을 개선하여 가시성을 향상시켰습니다.

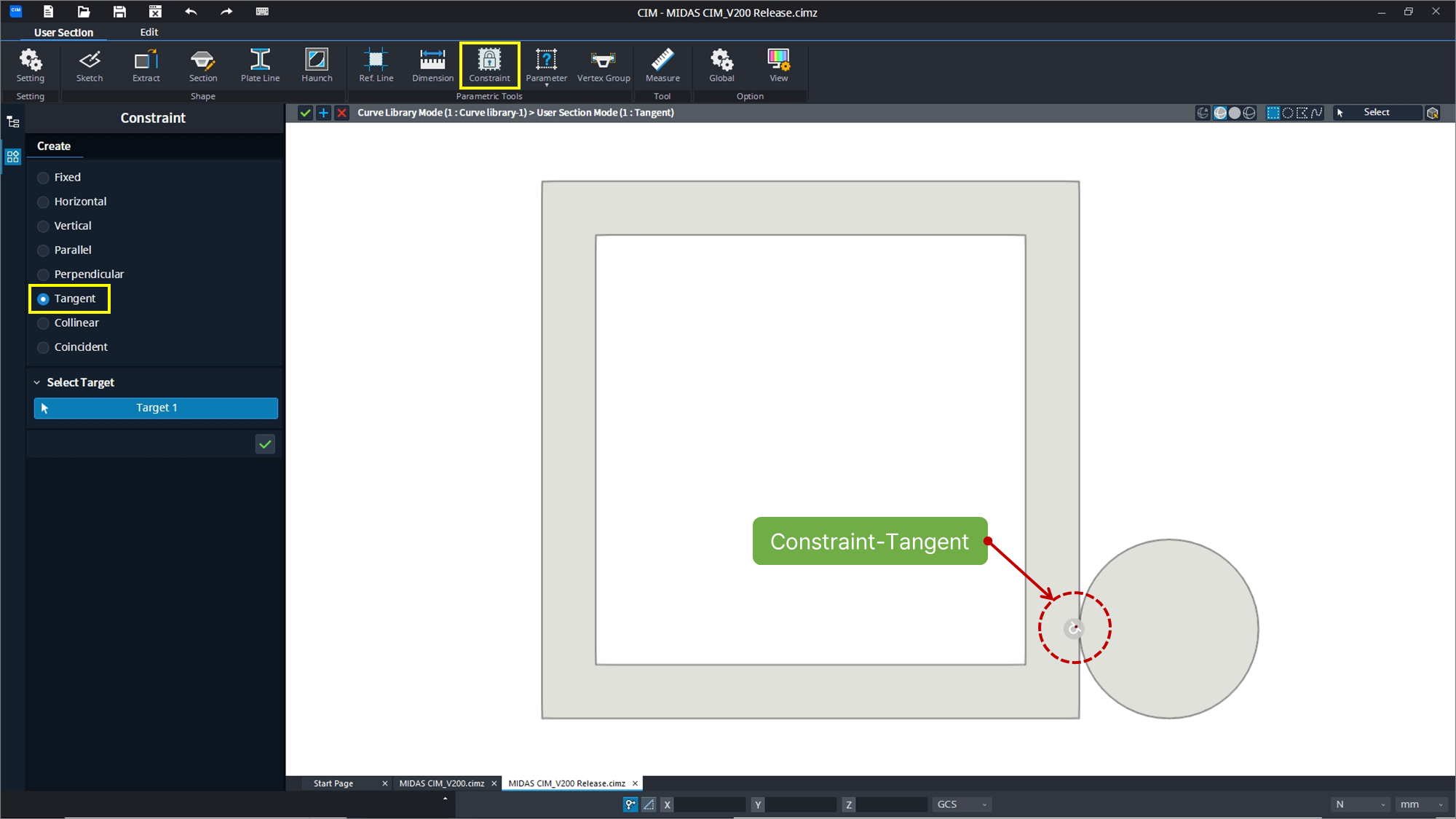

[Parameter] Constraint 기능 확장 ⇾ Tangent 옵션 추가
Constraint 기능에 Tangent 옵션이 추가되어 파라미터를 이용한 모델링 작업에서 접촉 조건을 적용할 수 있게 되었습니다.
매뉴얼 링크 : Constraint
[Modeling] General Member ⇾ Sweep Lock 옵션을 이용한 배정
경로를 따라 단면을 적용하여 객체를 생성할 수 있도록 General Member 기능이 새롭게 개편되었습니다.
Sweep Lock 옵션을 통해 단면의 회전축을 제어할 수 있어 아치와 같은 다양한 3D 형상을 생성할 수 있습니다.
매뉴얼 링크 : Create General Member
기술 문서 링크 : Tangential, Parallel, Sweep Lock 옵션 설명

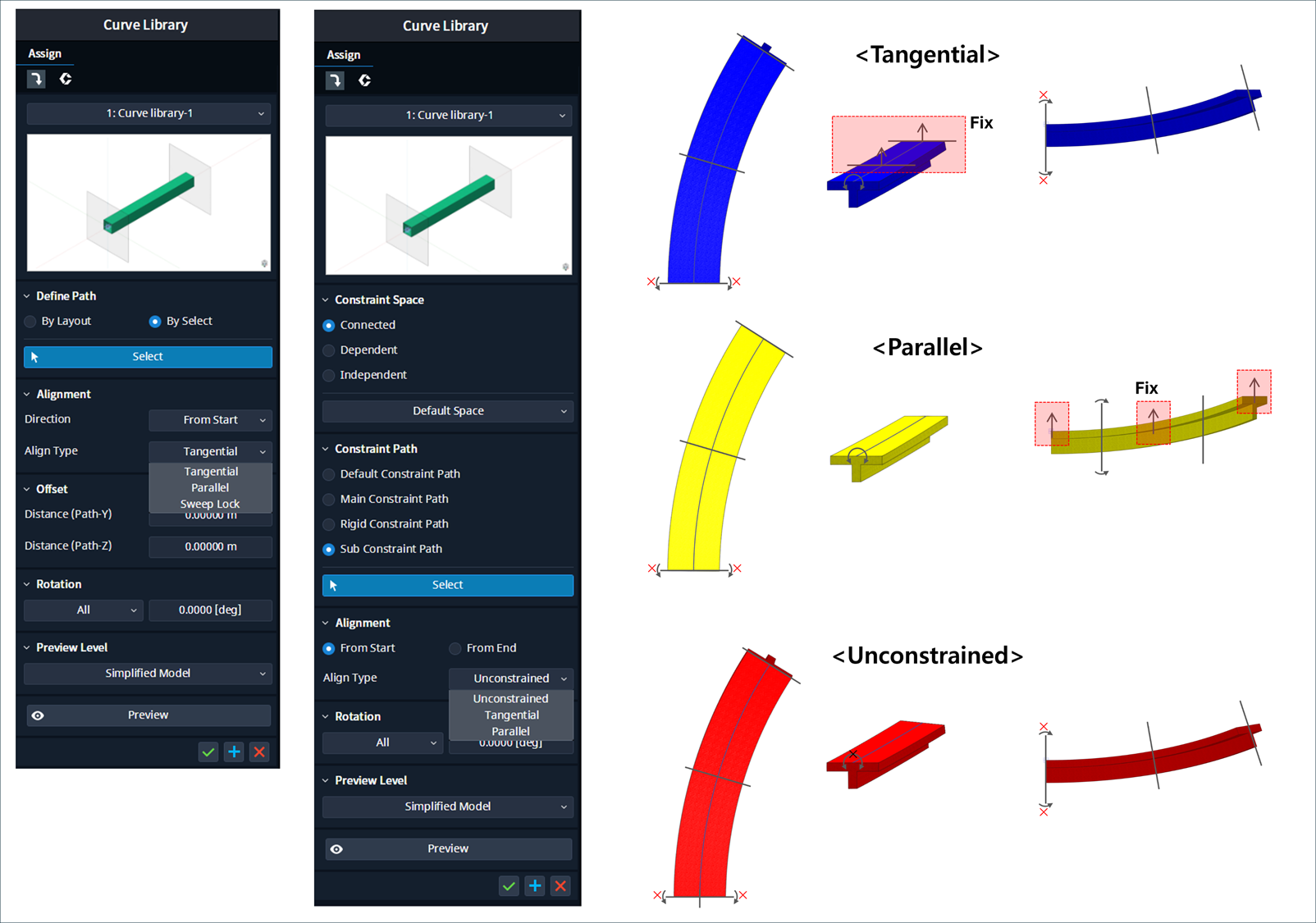

[Modeling] Curve Library ⇾ Sweep Lock 옵션을 이용한 배정
Base Mode에서 Curve Library Assign - By Select 방법에 Tangential, Parallel, Sweep Lock 옵션이 추가되어
Curve Library 배정 결과 형상을 제어할 수 있게 되었습니다.
또한 Assembly Unit 내 Sub Path에 Curve Library를 배정할 때 Unconstrained, Tangential, Parallel 옵션 중에서 선택할 수 있습니다.
매뉴얼 링크 : Curve Library Assign
기술 문서 링크 : Tangential, Parallel, Sweep Lock 옵션 설명
[Modeling] 선형 부재(Line Type Member) 생성 기능 추가 ⇾ (User Section Mode)
강교에 특화된 얇은 부재의 모델링을 지원하기 위해 CIM V200에서는 기존 Plane Type에 더하여 Line Type Member 생성 기능이 추가되었습니다.
선 객체에 두께를 부여하는 방식으로 모델링하며, 모델링 시 Section Line을 우선적으로 처리하여 Fitting 도구 및 대상의 올바른 적용이 보장됩니다.
자세한 내용은 매뉴얼을 참고하십시오.
매뉴얼 링크 : Section Line for Line Type
[Modeling] 다이어프램 스티프너 & 맨홀 생성 기능 추가
다이어프램이 적용된 대부분의 강교 설계 도면에서 수평 및 수직 스티프너와 맨홀은 필수적인 요소입니다.
콘크리트 교량에서 철근 모델링이 강조되는 것과 마찬가지로, CIM V200에서는 강교 모델링을 간소화하기 위해다이어프램 스티프너 및 맨홀 생성 기능을 추가하였습니다.
자세한 내용은 매뉴얼을 참고하십시오.
매뉴얼 링크 : Draw Diapharam
[Modeling] Haunch
콘크리트 구조물 설계에서 헌치 또는 모따기는 단면력으로 인해 응력 방향이 급격히 변화하는 구간에서 원활한 응력 전달을 확보하기 위해 적용됩니다.
CIM V200에서는 3D 모델 생성 시 헌치를 사전에 정의하지 않고도 설계 도면에 따라 헌치를 추가하거나 단면 크기를 유연하게 적용할 수 있도록 개발되었습니다.
자세한 내용은 매뉴얼을 참고하십시오.
매뉴얼 링크 : Haunch(User Section Mode)
[Field Data] Field Viewer
CIM V190에서는 객체에 정보를 삽입할 수 있는 Field Data 환경이 구축되었습니다.
최신 버전인 CIM V200에서는 사용자가 직접 입력한 Field Data를 별도의 팝업 창을 통해 확인할 수 있는 Field Viewer가 제공됩니다.
객체 고유의 Geometry Data는 Basic Property로 확인할 수 있으며, OBS(Object Breakdown Structure) 등 사용자가 입력한 정보는 Property Data 및 Quantity Data로 구분하여 표시됩니다.
또한 생성된 객체를 선택하면 나타나는 심볼을 클릭하여 Field Viewer에 바로 접근할 수 있습니다.
자세한 내용은 매뉴얼을 참고하십시오.
매뉴얼 링크 : Field Viewer
[Field Set] Text Format 가져오기
BIM 모델은 정보 모델로서 방대한 양의 정보 입력 및 관리가 요구됩니다.
CIM V190에서 정보를 담을 수 있는 시스템을 구축한 데 이어, CIM V200에서는 관련 기능을 강화하고 새로운 사용자 편의 기능을 도입하였습니다.
Field Set을 통해 Excel과 유사한 편집 도구로 방대한 정보 양식을 편집하고, CSV 파일 가져오기를 통해 일괄 생성할 수 있습니다.
매뉴얼 링크 : Field Set, Text Format : Field Set
[Field Data] Object Group
구조물 모델은 여러 객체 단위로 구성됩니다.
예를 들어 교량 구조물을 모델링할 때는 기초, 기둥, 코핑 등의 소단위를 조합하여 구성합니다.
이러한 구조화된 모델에 관리 정보를 배정하기 위해, CIM V200에서는 기초, 기둥, 코핑 등 개별 객체뿐만 아니라 구조물 전체에도 관리 정보를 배정할 수 있습니다.
활용 방법 중 하나는 객체를 그룹으로 묶는 Object Group 기능을 이용하는 것입니다.
이를 통해 모델 전체에 정보를 배정할 수 있습니다.
또한 모델을 IFC 파일 형식으로 내보낼 때 그룹화된 모델을 그룹 단위로 관리할 수 있습니다.
자세한 내용은 매뉴얼을 참고하십시오.
매뉴얼 링크 : Object Group
[IFC Export] GUID 보존을 포함한 기능 개선
IFC 확장자를 가진 파일은 Industry Foundation Classes(IFC) 파일 형식으로,
구성 요소의 객체 및 속성 가져오기/내보내기에 대한 국제 표준을 규정합니다.
서로 다른 소프트웨어 간의 호환성을 보장하기 위해 buildingSMART International에서 지정한 최신 IFC 버전을 지원하는 것이 필수적입니다.
이전 버전인 CIM V190에서는 최신 IFC 버전인 IFC4.3으로의 내보내기를 지원하기 위한 개발 및 통합 작업이 이루어졌습니다.
CIM V200에서는 모델의 속성이 변경되더라도 고유 GUID가 보존되도록 지속적인 개선이 이루어졌습니다.
앞으로도 CIM을 활용하는 고객을 위해 BIM 모델 호환성에 필수적인 IFC 파일 형식의 최신 유지보수를 지속적으로 지원하겠습니다.

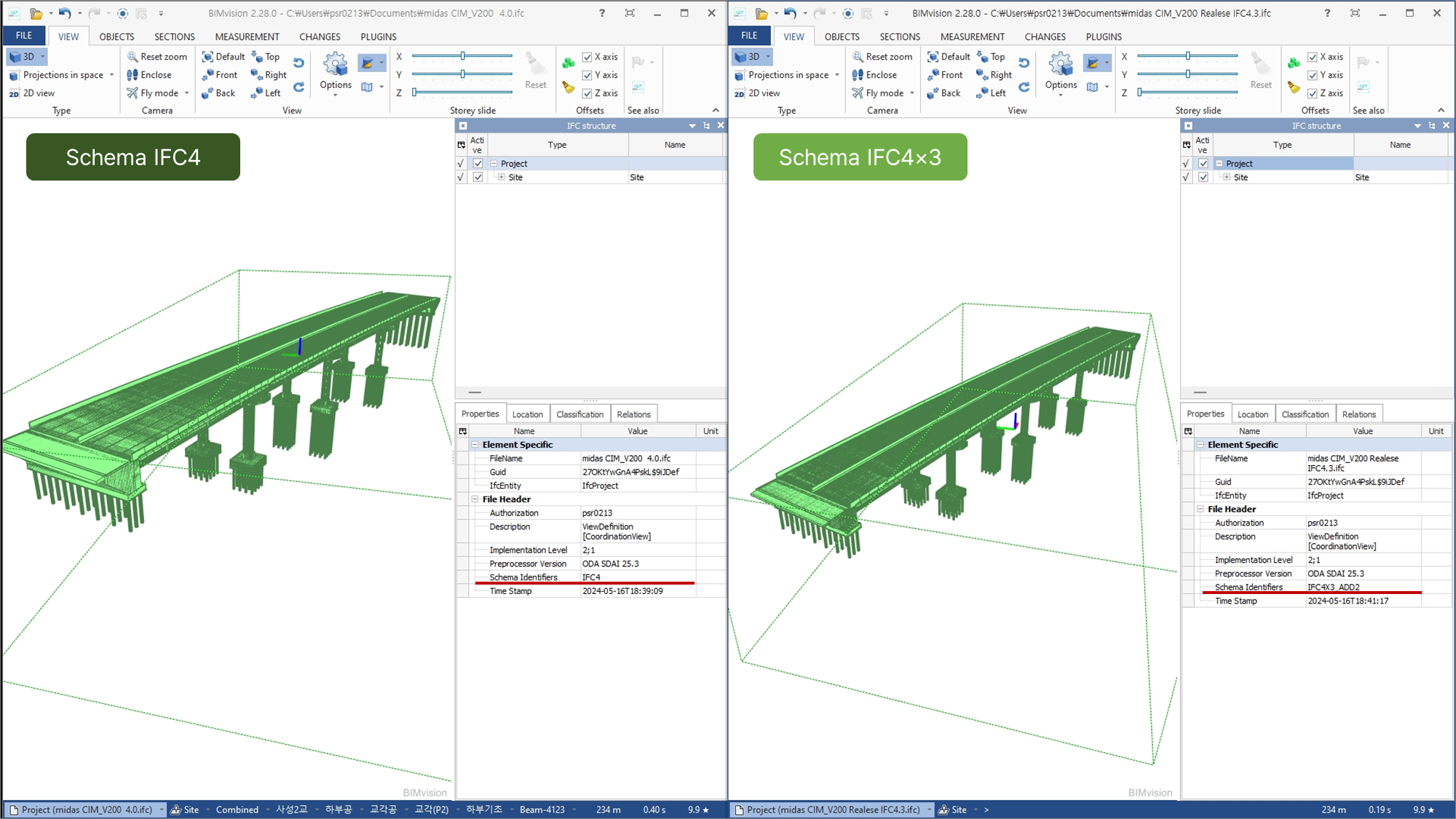

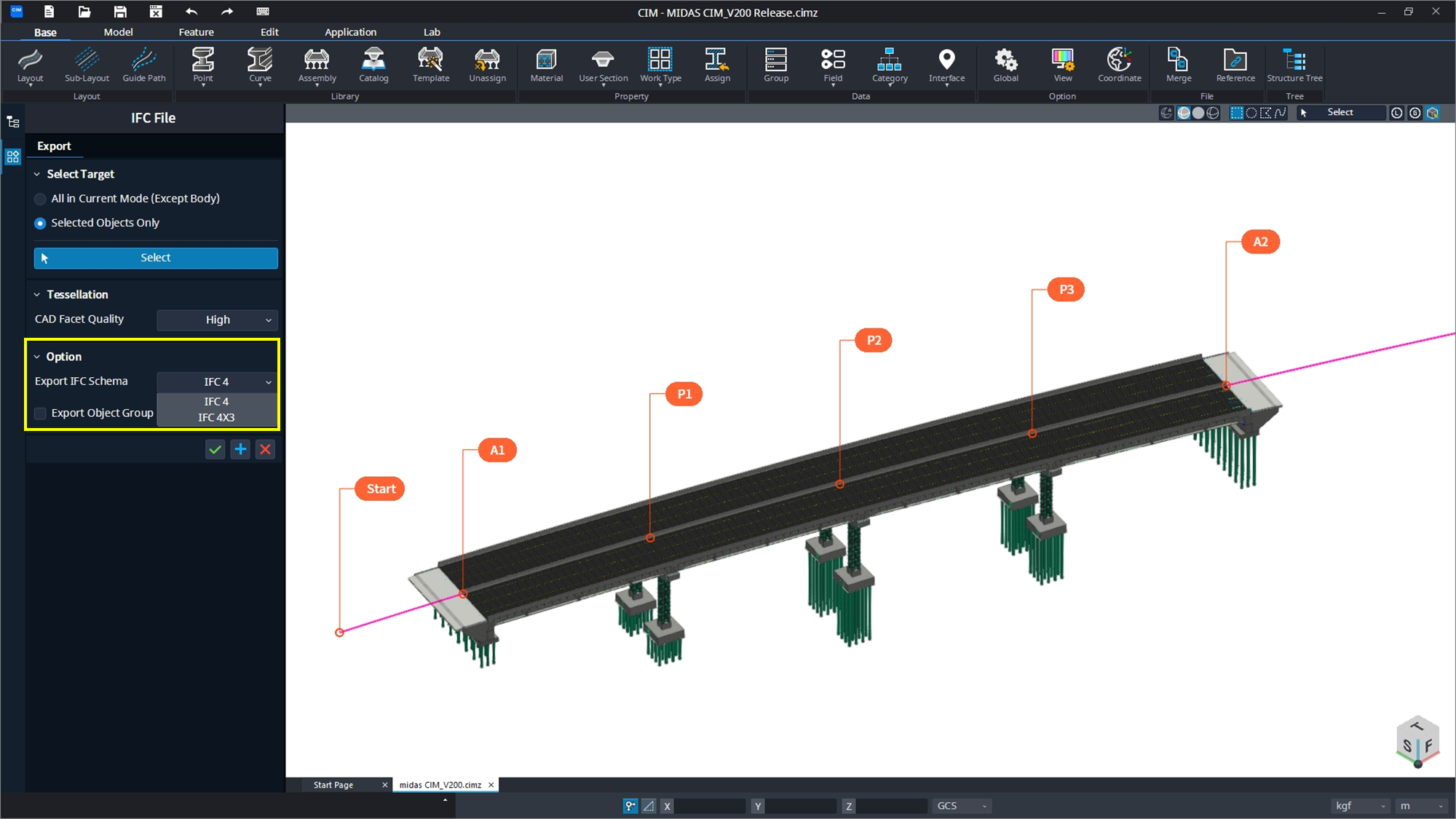

[IFC Export] IFC Multi Schema 지원
IFC Export 옵션이 IFC4와 IFC4×3을 모두 지원하도록 강화되었습니다.

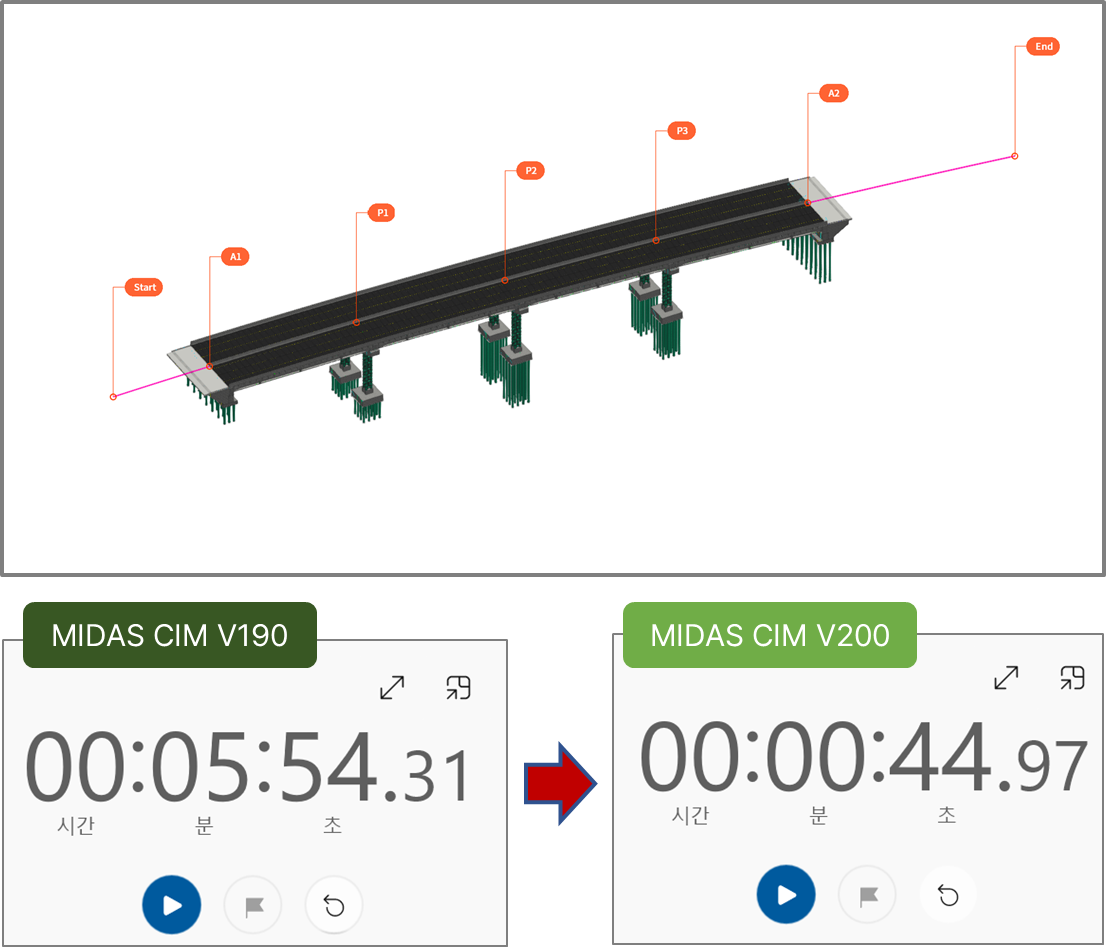

[IFC Export] IFC Export 성능 개선
CIM V190 대비 IFC Export의 평균 파일 생성 속도가 약 6배 향상되어 사용성이 개선되었습니다.
[Convenience] Save in Mode (Library Mode에서 파일 저장)
기존 CIM 모델에서는 파일 저장이 Base Mode에서만 가능하여 불편함이 있었습니다.
이 문제를 해결하기 위해 CIM V200에서는 Library Mode에서 작업 중에도 파일을 저장할 수 있게 되었습니다.
프로그램을 종료한 후 파일을 다시 열어도 마지막으로 저장한 상태의 Library Mode에서 모델링 작업을 이어갈 수 있습니다.
또한 파일 재실행 시 Mode Open 처리 속도가 평균 약 2배 향상되었습니다.

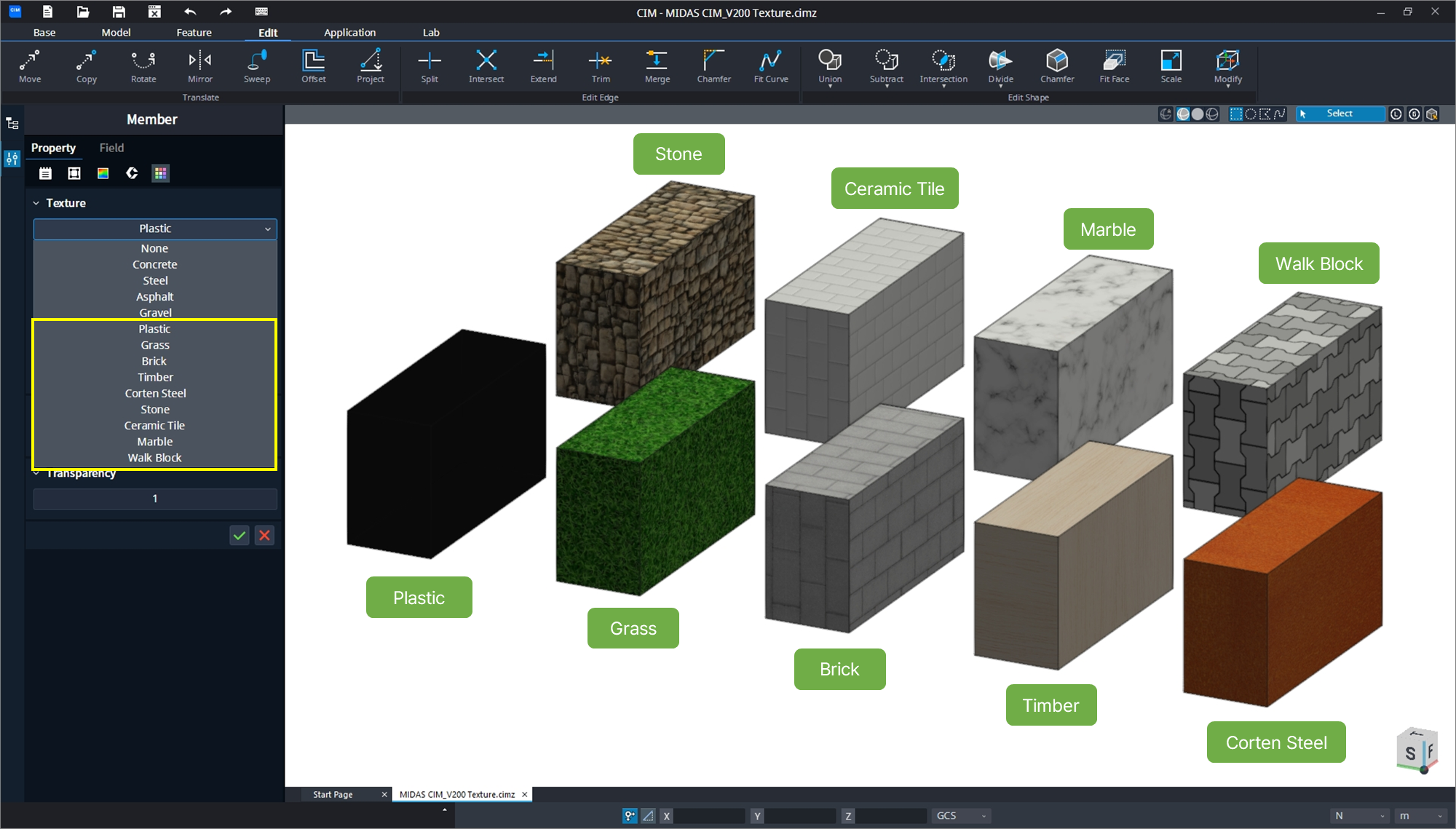

[Convenience] 텍스처 이미지 추가
다양한 재질 효과를 적용할 수 있도록
CIM V200에 9가지 새로운 텍스처 이미지가 추가되어 모델에 적용할 수 있습니다.
[Convenience] 그래픽 파일 내보내기 추가
CIM에서 생성한 모델의 활용도를 높이기 위해 그래픽 파일로 내보낼 수 있는 형식의 범위를 확장하였습니다.
Wavefront OBJ 형식(.obj), GL Transmission Format(binary)(.glb), Autodesk FBX(binary)(*.fbx)로의 내보내기가 가능해졌습니다.
