MIDAS CIM V190 Hotfix 4.0 (24.04.29)
[Layout] 선형 생성시 보정구간에 대한 정밀도 향상 처리 반영 (편경사 포함) - KG 엔지니어링 요청사항

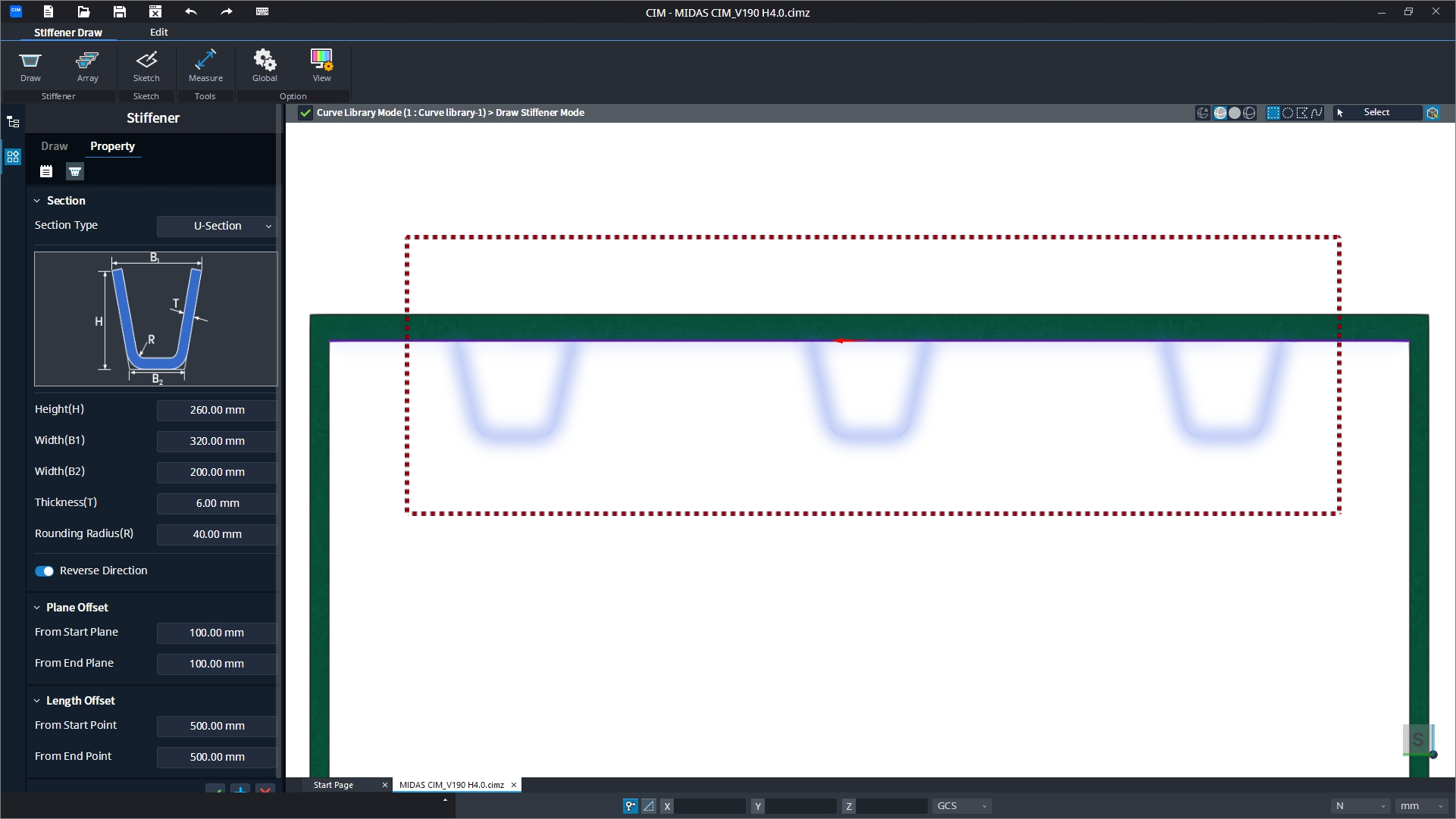

[Stiffener] 종방향 스티프너 U-Rib 타입의 생성 방향 변경 처리 반영

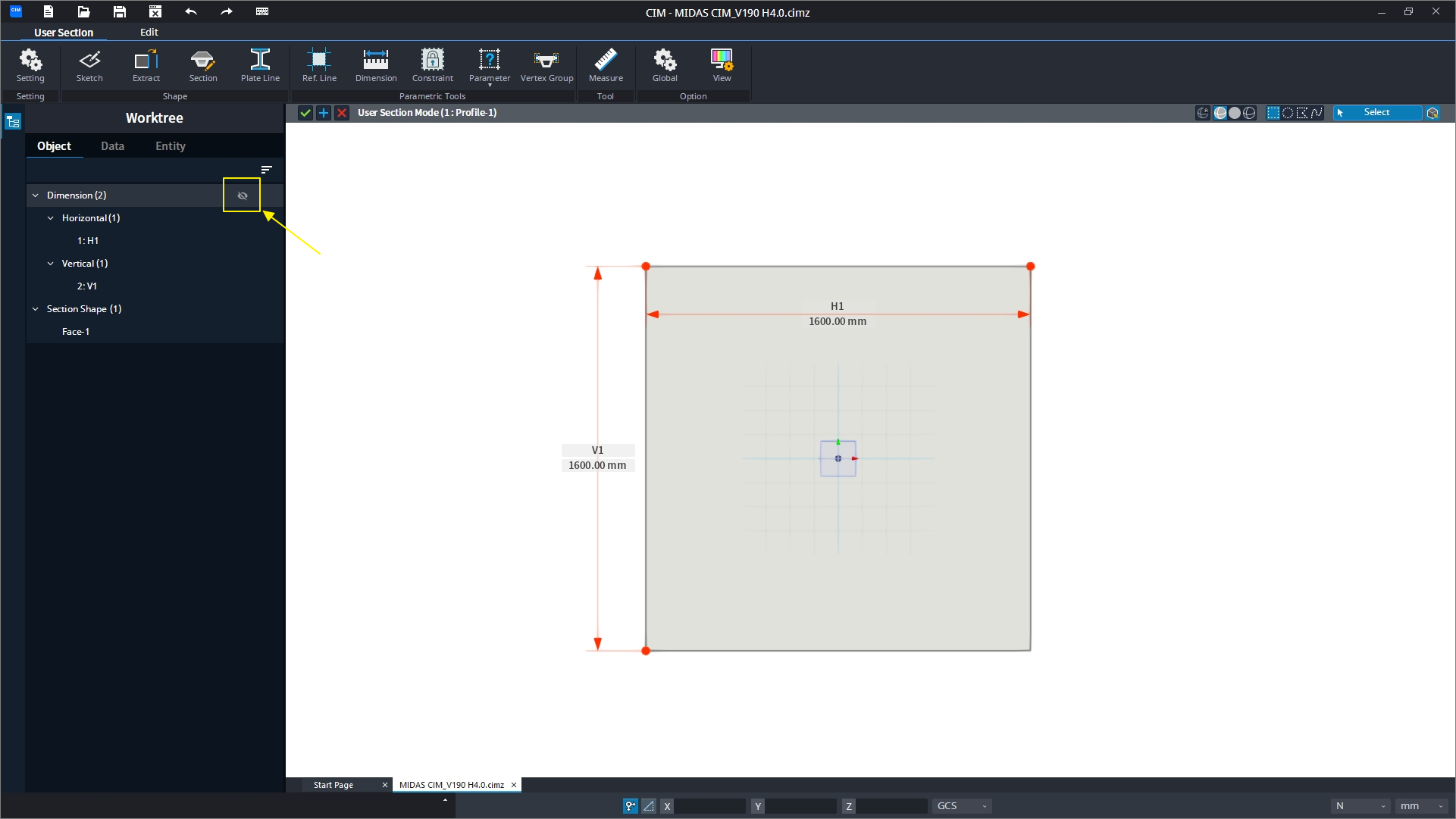

[Worktree] Parameter Dimension 에 대한 Show/Hide 개선 처리 반영
[Coordinate] CIM Coordinate 설정된 정보와 IFC Coordinate 간의 정보 호환성 개선
MIDAS CIM V190 Hotfix 3.0 (24.03.25)
[Mode] Constraint Entity의 Name을 직접 입력할 수 있도록 개선
[Coordi. Extract] Preview 상태 개선
[Edit] 편집 기능 이용시 원본 객체 유지하여 선택 가능하도록 개선
[Tendon] Profile Points Add 버튼 결함 수정
[Common] 다른 Library Mode의 진입 및 진출 이후에도 Undo 기록 유지
[WorkTree] Longitudinal Tapered Stiffener 개수 표현 방식 개선
[Measure] Slope 측정 기능 개선
[Analysis] Analysis Line Stiffener 미포함 결함 개선
[AAbutpier] 거더 상부헌치 - 슬래브 자동 공제 처리 개선
MIDAS CIM V190 Hotfix 2.0 (24.01.29)

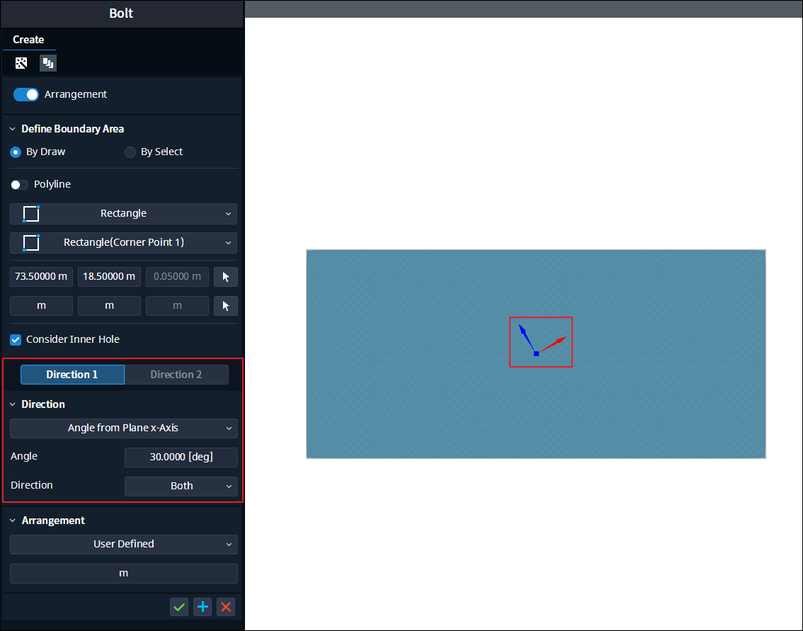

[Bolt] 볼트 표시 방향 개선
[Analysis Line] Auto Tracking 성능 향상
[Field Label] 표시 방식 개선 (축약 방식)

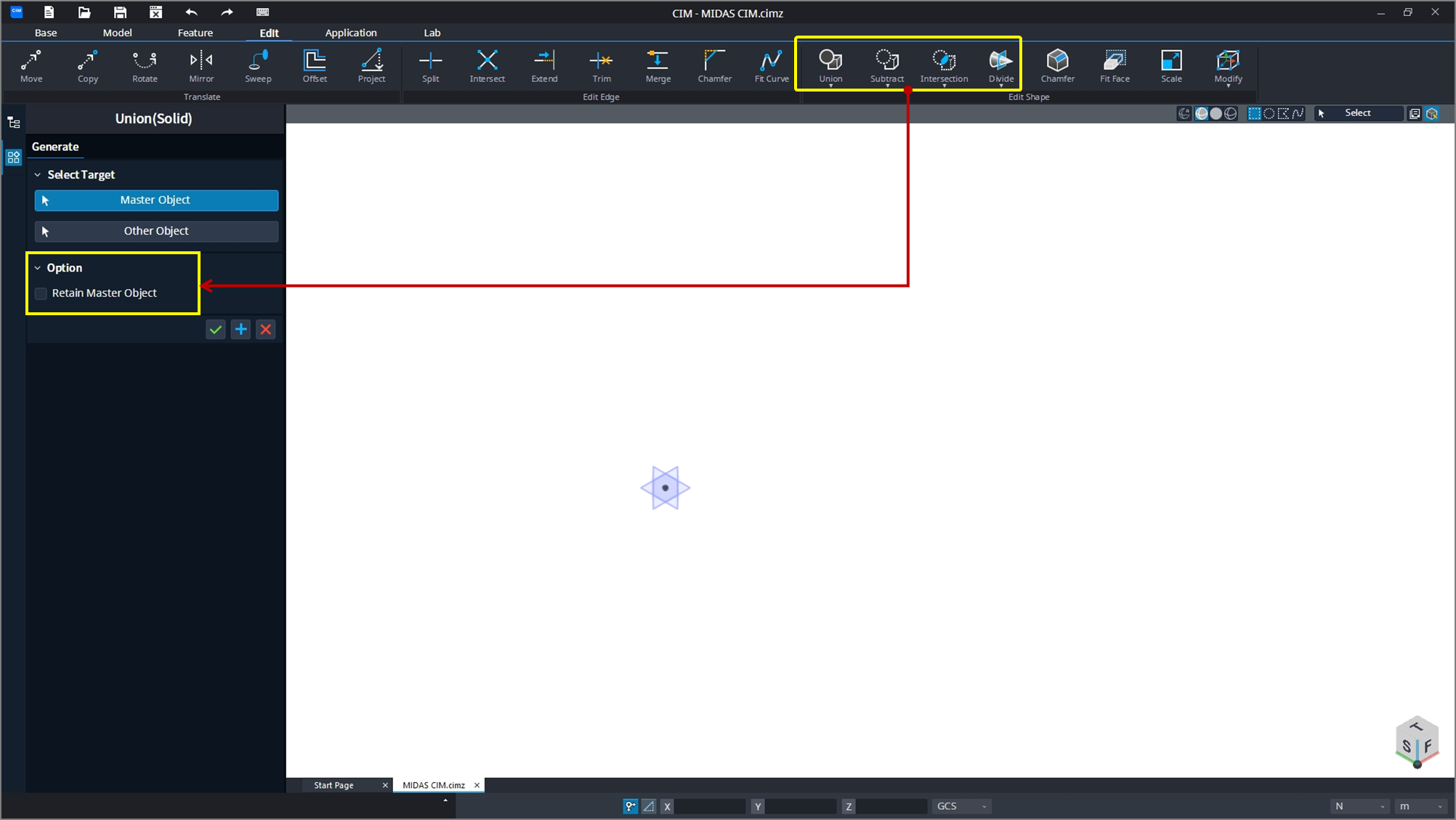

[Field Data] 객체 분할 시 Field Data 유지 (Split / Intersect / Divide / Union)
(※ Union : 먼저 선택한 객체 정보로 병합)
[Tendon] Tendon Profile R값 적용 결함 개선
MIDAS CIM V190 Hotfix 1.0 (23.12.22)
[Rebar] Stirrup 곡선 Array 성능 개선
[Rebar] Stirrup 방향 설정 옵션 추가

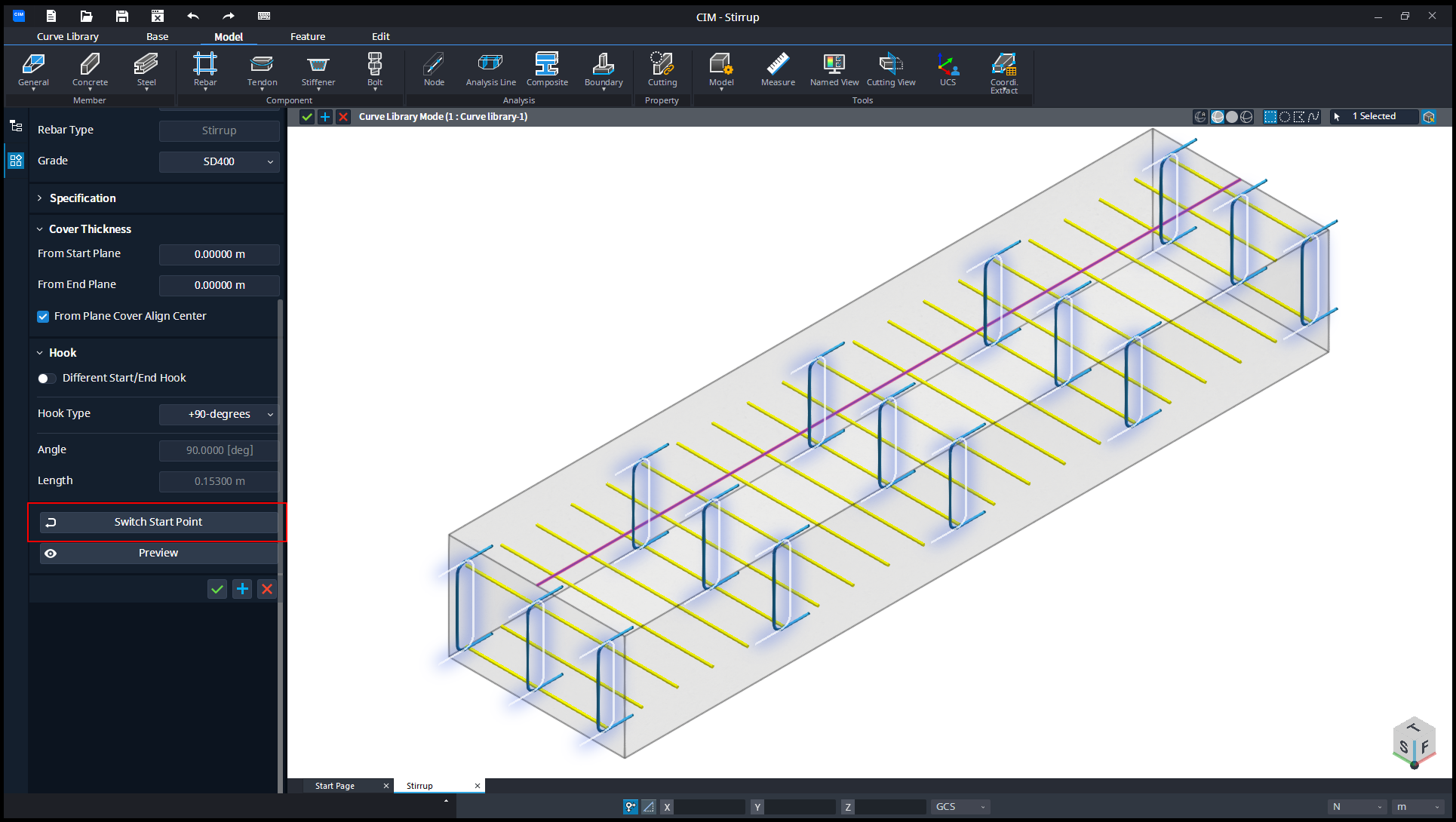

- Stirrup의 Property Tab의 Switch Start Point 추가로 철근 생성 후 방향 변경 가능
[Analysis Line] 불연속점 처리 개선
- 불연속부의 Automatic Sectioning Logic 개선으로 해석단면 생성 개선
[Stiffener] Slot-Split 특정 Tool 또는 전체 할당 취소 개선
[IFC] CIM 허용 범위 외 IFC Data Import 처리 개선
[Sub Layout] 라이브러리 할당 로직 개선
[Material] 라이브러리 내 Material 기능 추가
MIDAS CIM V190의 새로운 기능
[Quantity] Field Data 생성 및 객체 속성 할당 기능 추가
[Quantity] Field Label 출력 기능 추가
[IFC] IFC Data Mapping 기능 및 IFC Export 개선

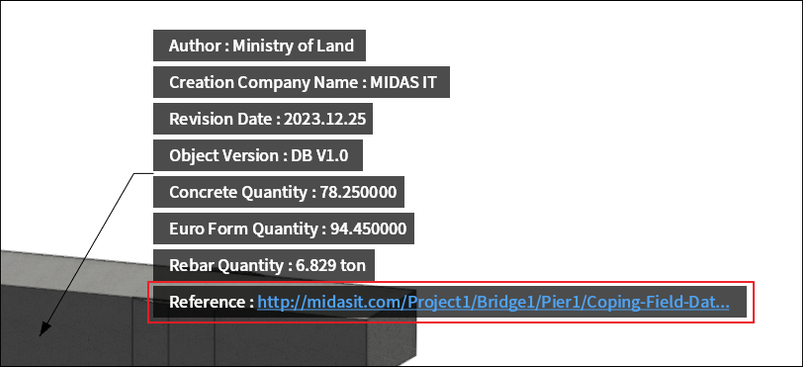

V190에서는 Data Field 및 IFC Data Mapping 의 신규 기능 추가로 객체마다의 속성 정보, Property Set (Pset)를 부여하기 위한 기능이 마련되었습니다.
특히 IFC Data Mapping 기능 추가 및 IFC Export 개선의 효과는 BIM 정보 체계 구성 및 호환을 위해 중요한 기능이 될 것입니다.
상세한 내용은 영상과 매뉴얼을 참고해주세요.
Field Data 생성 및 객체 속성 할당 기능 추가 (영상 : 00 : 00 ~ 03 : 25)
Field Label 출력 기능 추가 (영상 : 03 : 25 ~ 04 : 00)
IFC Data Mapping 기능 및 IFC Export 개선 (영상 : 04 : 00 ~ 05 : 00)
MIDAS Academy 링크 : Field Data의 활용 [MIDAS ACADEMY 에서 더욱 자세한 내용을 확인 하실 수 있습니다.]
매뉴얼 링크 : Data(Field & IFC Mapping) / IFC File Export
[IFC] IFC Import [Attempt Editable Object Conversion] 옵션 추가

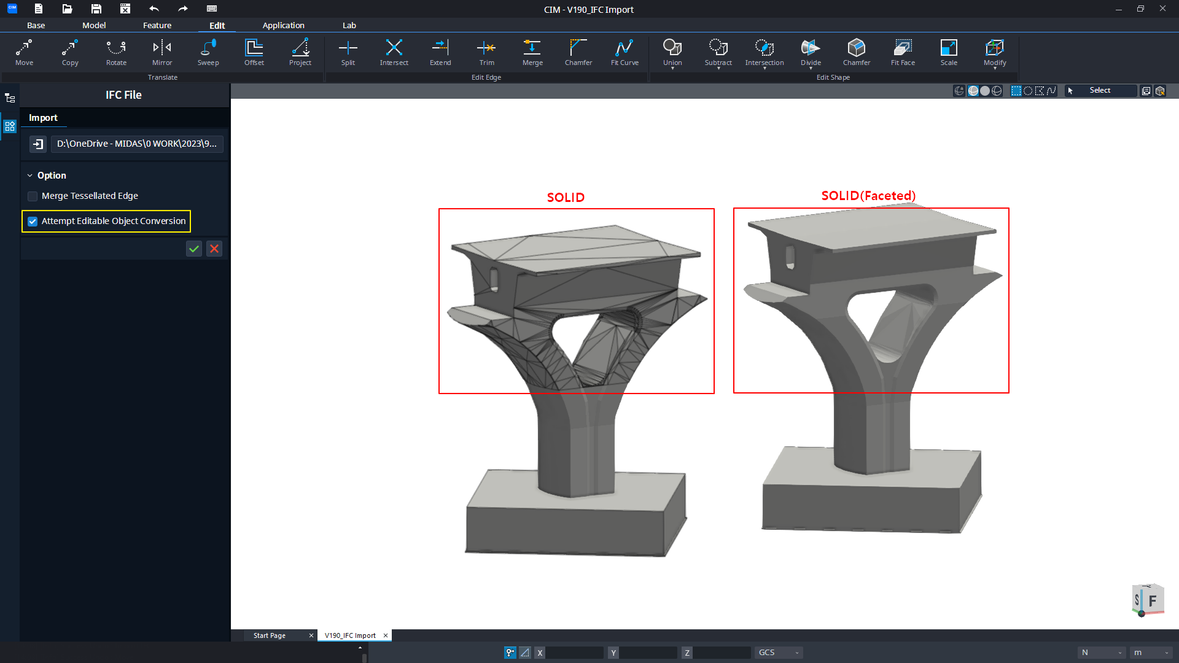

IFC File Import 시에 원본객체가 가지고 있는 Poly Mesh의 형태를 최대한 Solid 객체로 변환하여 Import 할 수 있도록 지원합니다.
상세한 내용은 영상과 매뉴얼을 참고해주세요.
매뉴얼 링크 : IFC File Import
[Lab] 실험적 기능을 위한 Laboratory Category 신설
[Lab] Point Library 선형 기준 할당 기능 추가
Point Library를 선형을 기준으로 직접 할당하는 기능이 추가되었습니다.
선형의 진행 방향에 따른 옵션으로 더욱 효율적이고 정확한 할당이 가능 해졌습니다.
상세한 내용은 영상과 매뉴얼을 참고해주세요.
매뉴얼 링크 : Point Library Assign by Layout
[Lab] 실험적 기능을 위한 Laboratory Category 신설
[Lab] 한길아이티 AAbutPier AtoC 파일 Import 기능 추가
“한길아이티와의 콜라보레이션”
한길아이티의 교량 하부 자동화 프로그램인 AAbutPier 와의 Data 연결이 가능 해졌습니다.
AAbutPier에서 입력한 선형 및 상부 제원의 정보를 CIM 만의 고유한 모델링 제작 기법에 따라 교량의 전체 모델 구현이 가능합니다.
상세한 내용은 영상과 매뉴얼을 참고해주세요.
매뉴얼 링크 : 한길아이티 AAbutPier Import
[Analysis] Analysis Line 생성 - Define Path 다중 선택 개선
[Analysis] Analysis Line 생성 - 자동 해석 단면 추출 성능 개선

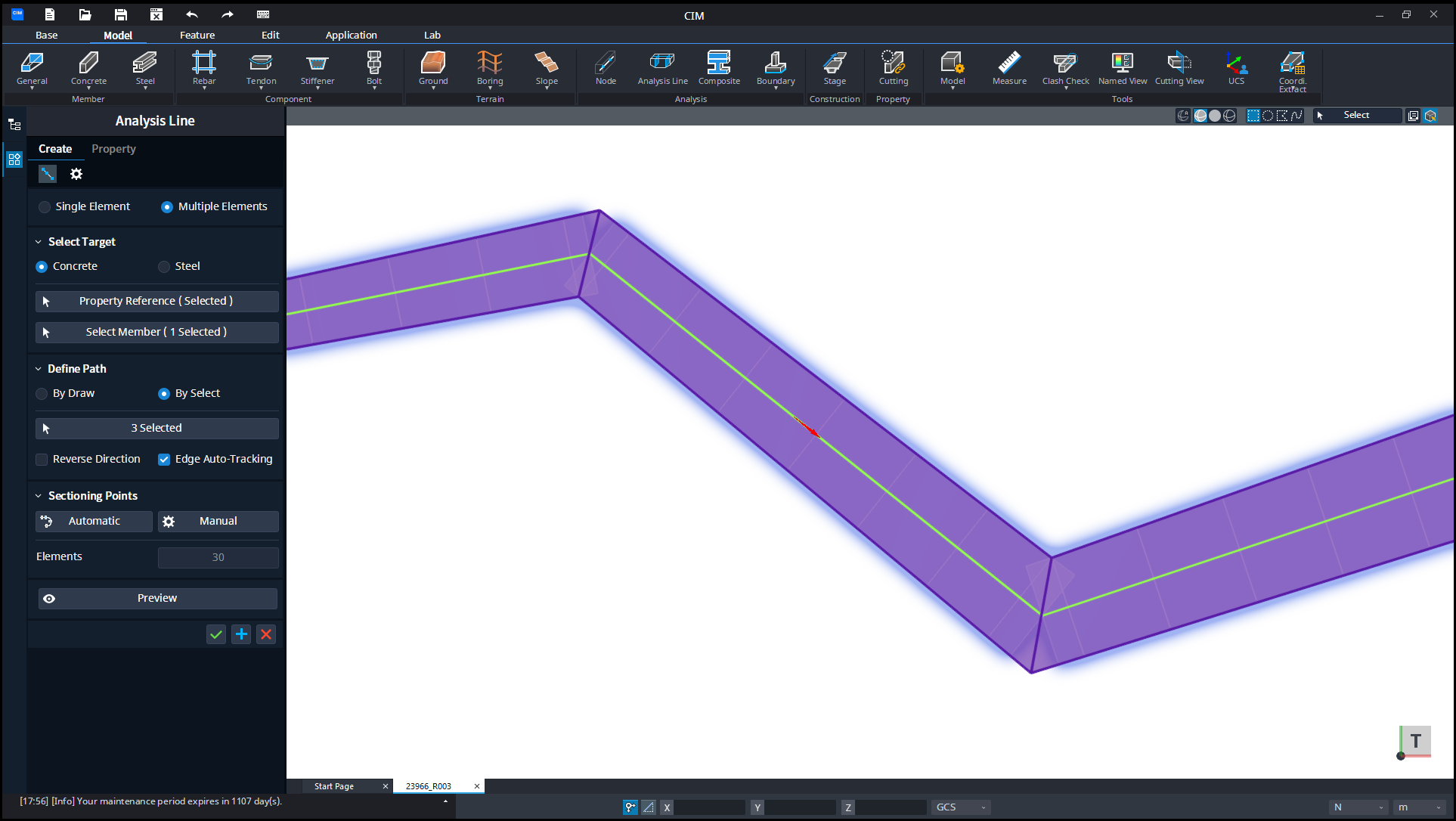

[Analysis] Analysis Line 생성 - 불연속 Edge 자동 추적 옵션 추가
V190에서 Analysis Line 기능의 편의성이 개선되었습니다.
Single Element를 생성하는 경우 Define Path의 By Select 방법을 사용하면 Path 다중 선택할 수 있습니다.
이를 통해 반복 작업 없이 Analysis Line을 일괄 생성할 수 있습니다.
기존 Multiple Elements 기능에서는 단면이 변하는 위치를 사용자가 직접 입력하여 Analysis Line을 생성해야 했습니다.
하지만 개선된 Analysis Line에서는 단면이 변하는 위치를 자동으로 입력할 수 있습니다.
상세한 내용은 영상과 매뉴얼을 참고해주세요.
Define Path 다중 선택 개선 (영상 : 00 : 24 ~ 00 : 50)
자동 해석 단면 추출 성능 개선 (영상 : 00 : 53 ~ 01 : 24)
불연속 Edge 자동 추적 옵션 추가 (영상 : 01 : 26 ~ 01 : 46)
매뉴얼 링크 : Analysis Line
[Stiffener] Closed Stiffener 스캘럽(Scallop) 기능 추가

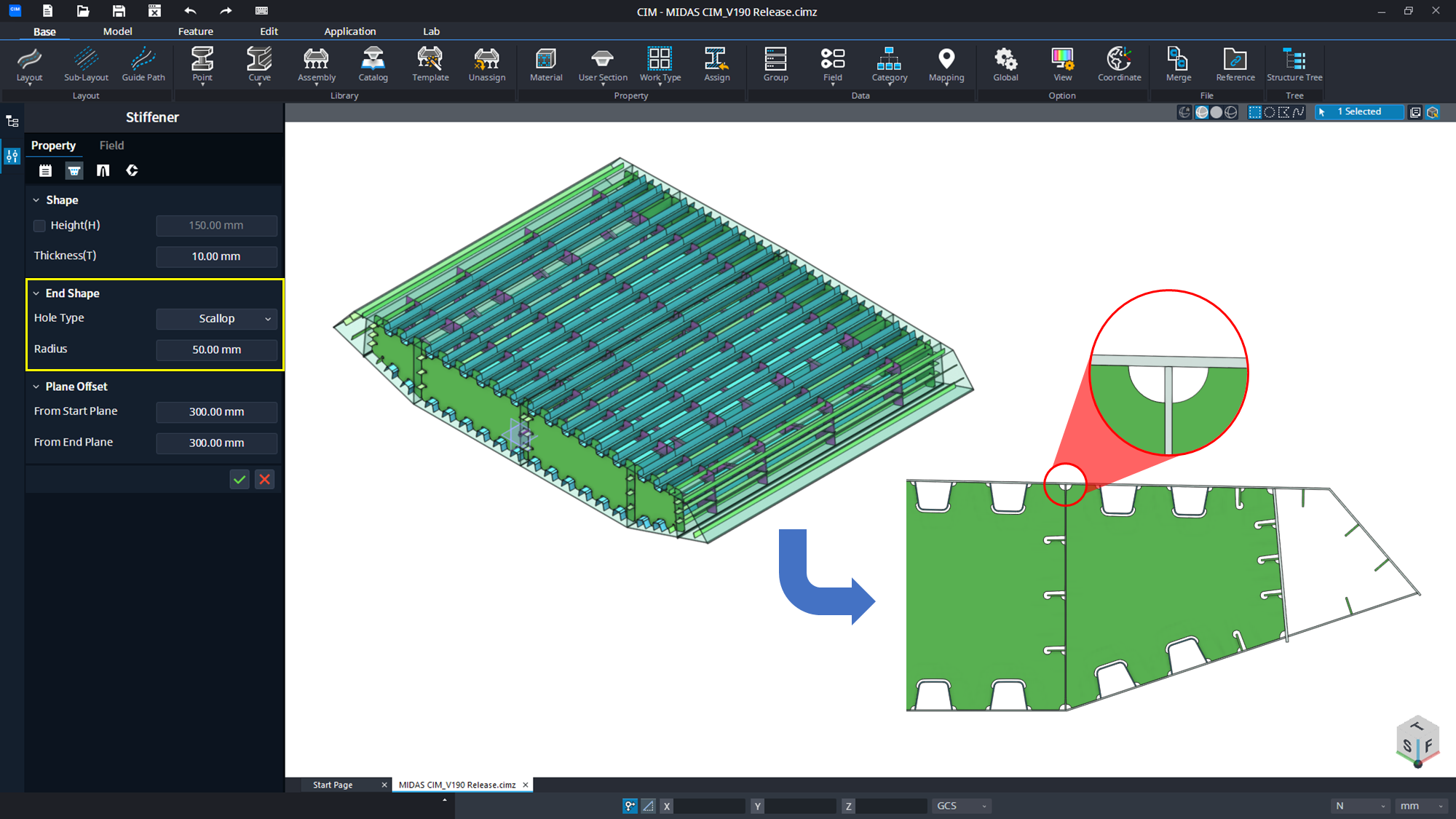

Closed Stiffener의 상세 형상을 설정할 수 있도록 Property에 스캘럽(Scallop)과 챔퍼(Chamfer) 옵션이 추가되었습니다.
상세한 내용은 매뉴얼을 참고해주세요.
매뉴얼 링크 : Stiffener Property
[Convenience] WorkTree Category Filter 기능 추가
WorkTree의 구성을 필터링 할 수 있는 기능이 추가되었습니다.
Category Filter 에 따라 Object / Data / Entity 로 구분하여 각 각체들에 대해 필터 조건을 부여할 수 있습니다.
상세한 내용은 영상과 매뉴얼을 참고해주세요.
매뉴얼 링크 : WorkTree Filter
[Convenience] Image Capture 기능 추가

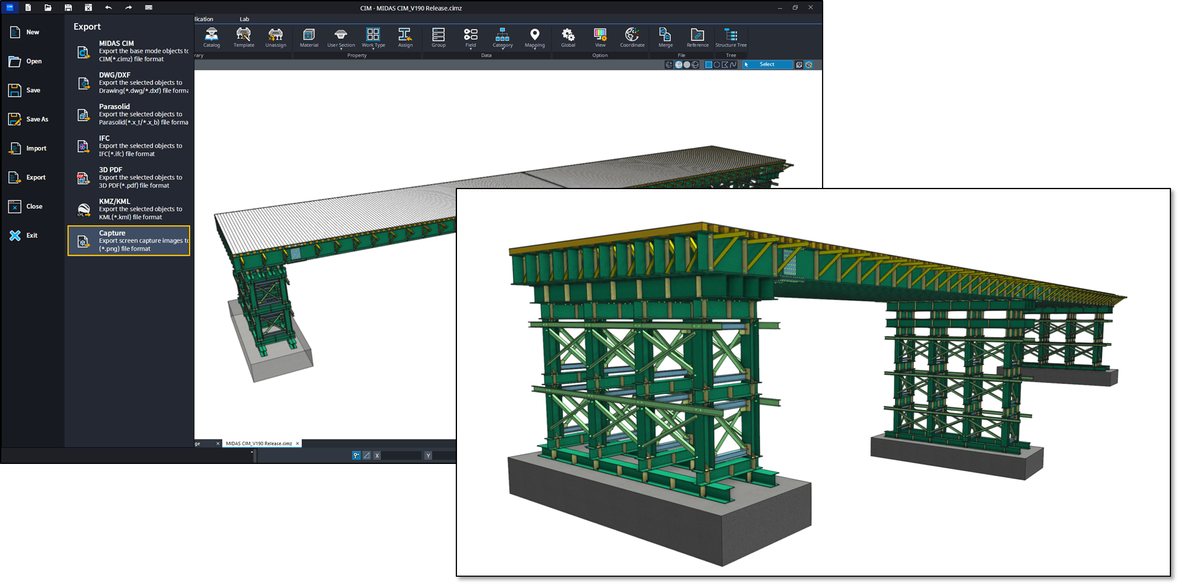

CIM에서 모델링하는 이미지를 별도의 이미지 캡쳐 프로그램 없이 바로 고해상도의 이미지 Capture 기능을 활용하여 보고서 등에 활용하실 수 있습니다.
[실행] : File Menu → Export → Capture
상세한 내용은 매뉴얼을 참고해주세요.
매뉴얼 링크 : Image Capture
[View] Freeze (In)valid 기능 추가
Freeze 상태의 유효성을 선택할 수 있는 기능이 추가되었습니다.
이제 Freeze 상태의 객체도 Select Tool/Target, Extrude와 같은 기능의 대상으로 지정할 수 있게 됩니다.
Freeze Valid 상태 : Freeze 된 객체는 선택할 수 없는 상태입니다.
Freeze Invalid 상태 : Freeze 여부에 상관 없이 모든 객체를 선택 가능한 상태입니다.
화면 우클릭 / 상단 아이콘 / Alt + Space (단축키)로 변경 가능합니다.
상세한 내용은 영상과 매뉴얼을 참고해주세요.
매뉴얼 링크 : Freeze / Unfreeze
[기능개선]
[Guide Path] 생성 속도 개선
[View] Show / Lock / Freeze 개선
[Convenience] 단축키 개선 및 확장
V190에서는 모델링 편의성을 위해 단축키를 개선하고, Feature / Edit 기능들에 대한 단축키 설정을 대폭 확대 하였습니다.
상세한 내용은 매뉴얼을 참고해주세요.
매뉴얼 링크 : HotKey, Short Key
FAQ 링크 : CIM 단축키의 동작 방법과 사용 효과
