[CIM] Release Note & Hotfix Update_V180 (2023.04~2023.10)

CIM V180 Hotfix 9.0 (23.10.20)

CIM V180 Hotfix 9.0



[IFC] Import 시 곡면 처리 개선

[Surface] 포인트를 이용한 곡면 생성 결함 수정

[Guide Path] By Division 생성 방식 속도 향상

[Bolt] Arrangement - Direction Vector 결함 수정

[Copy] 연속 복사 사용성 향상

[Stiffener] Slot-Split 타입 미출력 결함 수정

[Stiffener] Slot-Split 모드 간 연동 결함 수정

[Snap] 정밀도 향상





CIM V180 Hotfix 8.0 (23.09.20)

CIM V180 Hotfix 8.0



[Stiffener] Slot-Split 기본값 제공

[3D CAD] Sketch 기능 마우스 클릭 사용성 개선

[Tendon] Curve Livbrary From End 선택 시 텐던 좌표 결함 수정

[Import] CIVIL mct 파일 Import 기능 개선

[Coordinate] Geographic Coordinate 미적용 결함 개선





CIM V180 Hotfix 7.0 (23.08.24)

midas CIM V180 Hotfix 7.0



[3D CAD] Curved Surface 생성 성능 개선

[3D CAD] General Member의 Split기능 개선

[3D CAD] Surface Union 성능 개선

[Construction] Division Point Worktree Show/Hidden 옵션 개선

[Cutting] 타기능 동작 시 Cutting Tool/Target 정보 유지 강화

[Display] Base 모드에서 객체의 Display 속성 편집 규칙 개선

[Export] 접촉하고 있는 객체의 2D DWG Export 결함 수정

[IFC] 다수의 솔리드 Import 과정 개선

[Parameter] Parameter 동작 과정에서 Constraint Plane 위치 업데이트 결함 수정

[Rebar] Draw Rebar Mode 내 Worktree에 철근 리스트 출력

[Rigid Path] Rigid Path 기능 내 Reference Location 설정 방식 개선

[Stiffener] Slot-Split 기능 개선

[Stiffener] 끝단부 Fitting 기능 결함 수정

[Tendon] Curve Library를 From End 옵션으로 할당 시 Tendon 좌표 계산 결함 수정

[Worktree] Constraint Entity에 연결된 객체의 표시 규칙 개선

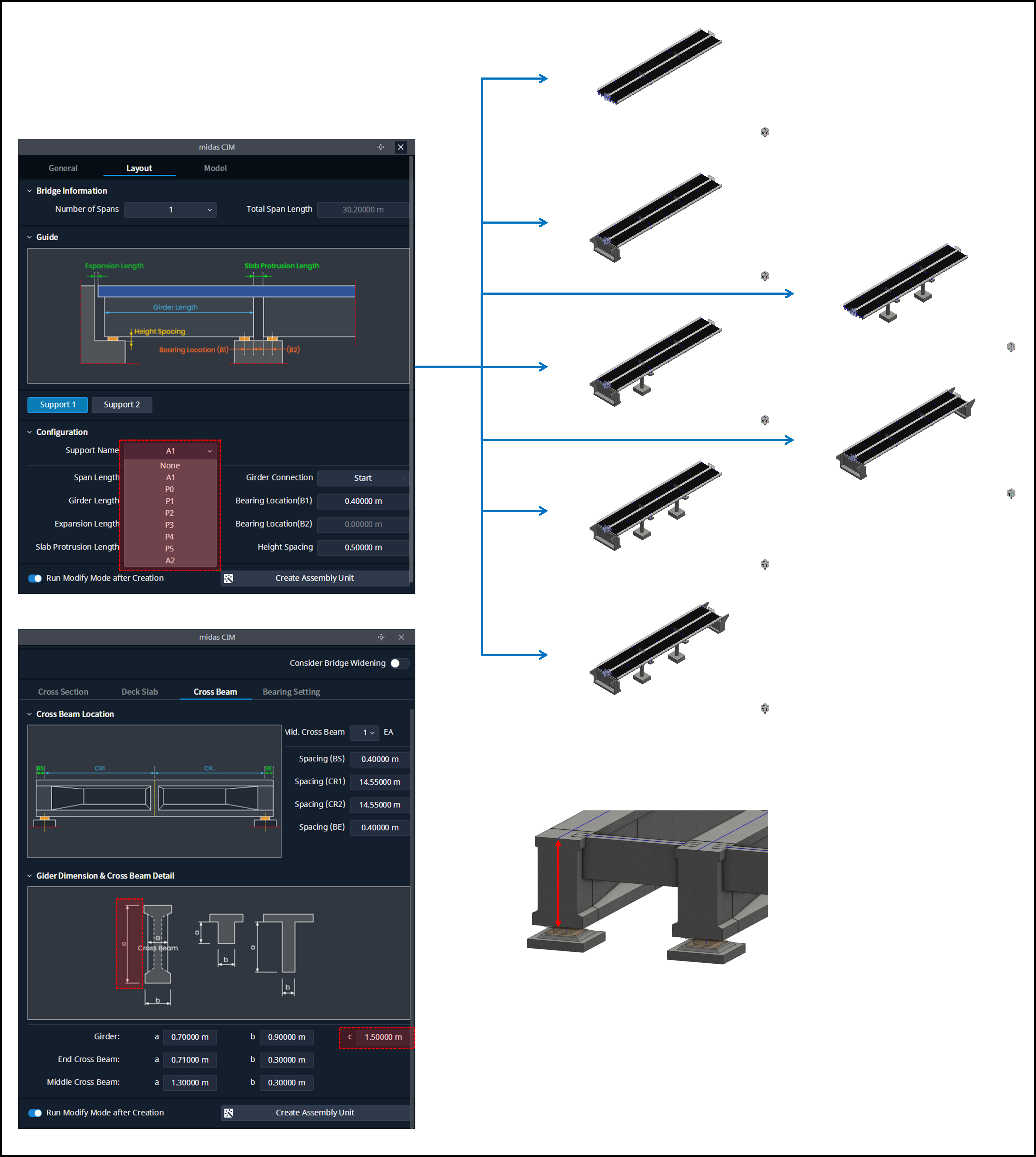

[Smart Template] PSC Beam 교량의 하부구조물 선택 및 거더 제원 설정 확장






CIM V180 Hotfix 6.0 (23.07.12)

CIM V180 Hotfix 6.0



[Graphic] 렌더링 엔진 성능 개선

[Ground Surface] Define Boundary Area 설정 시 강제종료 현상 수정

[Ground Surface] Ground Surface 생성 결함 수정

[Slope] Slope Create 기능의 에러 메시지 출력 개선

[Template] Template으로 생성된 모델의 파라미터 적용 결함 수정

[Terrain] Body 객체의 Solid Type(Terrain) 변경 적용 결함 수정

[Worktree] Assign Property 적용 시 Worktree 업데이트 결함 수정

[Worktree] Worktree 내 Composite Slab 정보 결함 수정





CIM V180 Hotfix 5.0 (23.06.30)

CIM V180 Hotfix 5.0



[3D DWG] 3D DWG 면 객체 Import 결함 수정

[Analysis Case] Tendon 객체의 CIVIL 연동 시 이름 규칙 개선

[Catalog] Library Tag의 Category 기능 연동 결함 수정

[Constraint] Constraint 유형에 따른 Selection Filter 추가

[Cutting Property] Specific Type의 Target Member Property 내 출력 오류 수정

[Edit] Extend 기능 동작 결함 수정

[Layout] By dwg 방식의 Layout 생성 결함 수정

[Library] Skew가 포함된 변단면 부재 생성 실패 결함 수정

[MCT Import] Tapered Section Group 객체의 Import 실패 결함 수정

[Parameter] Assigned Parameter의 Angle Dimension 데이터 결함 수정

[Quantity] Steel Member에 대한 Quantity based on Library 설정 적용 결함 수정

[Rebar] General Member 업데이트 시 철근 업데이트 결함 수정

[Rebar] Stirrup 기능 실행 시 Show/Hide 동작 결함 수정

[Rebar] Stirrup 기능의 Ratio 설정 동작 결함 수정

[Rebar] Sweep Array 동작 결함 수정

[Select] Neutral Select 기능 내 Free Select 방식 추가

[Skew] Skew 및 Superelevation이 적용된 부재 생성 결함 수정

[Stiffener] Closed Stiffener의 End Shape 방향 결함 수정

[Stiffener] Stiffener의 Array Path 규칙 개선

[Stiffener] Stiffener의 Fitting : Auto 설정 결함 수정

[Stiffener] Stiffener의 Slot/Split 부분 실패 시에 대한 경고 메시지 출력

[Structure Tree] Structure Tree 동작 결함 수정

[Sub-Layout] Sub-Layout 기능의 Table 설정 결함 수정

[Template] FCM Bridge의 Tendon 생성 결함 수정

[Tendon] Tendon > Create 기능 내 Tendon Group 선택 시 강제종료 현상 해결

[Tendon] Tendon Group Name 수정 허용

[Tendon] Tendon Profile Group 삭제 버튼 추가

[Text Format] Text Format 파일 변환 결함 수정

[Text Format] Text Format을 통한 Assembly Unit 생성 결함 수정

[View] User Section 모드 내 Zoom Fit 동작 개선 (Ref. Line을 Zoom Fit 대상에서 제외)

[Worktree] Drawing View 데이터의 Worktree 동작 결함 수정

[Worktree] Entity Tab의 카테고리 규칙 개선

[Worktree] Worktree 동작 속도 최적화





CIM V180 Hotfix 4.0 (23.06.07)

CIM V180 Hotfix 4.0



[CSV] Text Format을 통한 Layout 생성 결함 수정

[Cutting Property] Parameter 업데이트에 대한 Cutting Property 업데이트 결함 수정

[IFC Export] IFC Export 시 Coordinate 데이터 결함 수정

[LandXML] Layout Import 시 Geo Coordinate 설정 결함 수정

[Stiffener] Slot/Split의 Reverse Direction 설정 결함 수정

[Stiffener] Stiffener의 Array Path 미설정 시 강제종료 결함 수정

[Stiffener] 시공 모드 내 Stiffener Property 수량 속성 비활성화 처리

[UI/UX] Header Panel의 Display Mode 옵션 단축키 결함 수정

[Worktree] Direct Create 기능을 통한 Point Library 생성 시, Worktree 업데이트 결함 수정

[Worktree] 선형 생성 시 Worktree 내 Cutting View 데이터 생성 결함 수정





CIM V180 Hotfix 3.0 (23.05.25)

CIM V180 Hotfix 3.0



[Analysis Case] Analysis Line에 대한 Analysis Case 정의 결함 수정

[Assign Library] 라이브러리 할당 시 Rotation 설정에 따른 Vertex Matching 결함 수정

[Bolt] Bolt Define 데이터 업데이트 결함 수정

[Bolt] Bolt 생성 시 평면 선택 결함 수정

[Construction Division] Construction Division의 Structure 설정 결함 수정

[Cutting Property] Cutting Property 적용 부재 삭제 처리 성능 개선

[Divide] 시공 모드 내 Divide 기능의 Vector 설정 결함 수정

[Drawing View] PLB 내 Drawing View 구속 설정 개선

[Drawing View] 라이브러리 내 Drawing View 설정 결함 수정

[Extend] Target Option Vertex 선택시 기능 동작하지 않는 결함

[Ground Surface] Cloud Grid elevation 방식의 지형 생성 결함 수정

[Guide Path] Guide Path 매칭된 라이브러리의 Skew 적용 개선

[Guide Path] Offset 거리가 있는 Main Path에 할당 시 버그

[Parameter] Parameter 편집 결함 수정

[Path Linked Entity] User Defined Member 생성 결함 수정

[Stiffener] Closed Stiffener의 Slot/Split 적용 규칙 개선

[Stiffener] 종방향 보강재의 Reverse Direction 옵션 결함 수정

[Template] Template 기능 실행 시 강제종료 현상 결함 수정

[Text Format] CSV 파일 유니코드(UTF-8) 로직 개선

[Text Format] Text Format에 의한 AUB 생성 성능 개선

[UI/UX] 숫자 입력에 대한 정렬 규칙 개선

[Worktree] Entity Tab의 Hide 동작 결함 수정

[Worktree] IFC Import 시 Worktree 내 Rebar 및 Wire 중복 결함 수정

[Worktree] Worktree 내 Drawing View Context Menu 결함 수정



[UI/UX] Auto Edge Only 기능 추가 및 Header Panel 등록





CIM V180 Hotfix 2.0 (23.05.12)

CIM V180 Hotfix 2.0



[Assembly Unit] 선형 할당 실패 결함 수정

[Assembly Unit] Text Import 결함 수정





CIM V180 Hotfix 1.0 (23.05.09)

CIM V180 Hotfix 1.0



[Parameter] Reference Line 상위 모드 생성 결함 수정

[Parameter] Reference Line의 Constraint Select 방식 개선

[Parameter] Worktree로 Constraint 삭제 안되는 결함 수정

[Guide Path] Tapered 단면 매칭 개선

[Worktree] 라이브러리 삭제 결함 수정

[Worktree] Base Mode의 User Section 항목 생성 결함 수정

[Worktree] Cutting View 항목 생성 결함 수정

[Worktree] User Section Mode에서 Section Shape 항목 생성 결함 수정

[Worktree] Tendon Group 항목 우클릭 동작 결함 수정

[Worktree] User Define 타입의 항목 구분 개선

[Export] CIVIL MCT 파일 Export 결함 수정

[Export] Tendon Export 결함 수정

[Analysis] Tapered Section Group의 Single Section 연동 결함 수정

[Slope] Slope Bench Clearance 동작 결함 수정

[Slope] Cut Slope Soil Layer 표 적용 규칙 개선

[Slope] Slope Preset 엑셀값 붙여넣기 결함 수정

[Section Shape] Section Shape 삭제시 비정상종료 결함 수정

[Main Panel] 속성 Main Panel 단축키 적용 결함 수정

[Assembly Unit] 선형에 할당시 비정상종료 결함 수정





CIM V180의 새로운 기능



[Convenience] CIM Header Panel UI 변경 Work Tree 환경 개편

기존에는 Neutral Select(View Port 객체 선택), Works Tree, 일반 기능 등 대부분의 동작이 Main Panel UI 에
집중되어 있었습니다.

V180에서는 사용자 환경의 개선을 위해 Panel UI를 개편하였고, Header Panel UI가 추가되었습니다.
Main Panel UI는 Works Tree Tab과 Function Tab을 명확히 분리하여, 각 동작을 유기적으로 활용할 수 있게 하였습니다.

상세한 내용은 영상과 매뉴얼을 참고해주세요.

매뉴얼 링크 : WorkTree / Header Panel


[Convenience] Draw Phase 동작 개선 및 패널 종료 버튼 단축키 적용

Draw Phase는 객체 그리기 외에도, 좌표나 평면을 정의하는 여러 기능에서 전반적으로 사용되고 있는 UI입니다.

사용자에게 일관된 환경을 제공하기 위해 Draw Phase 동작을 일부 개선했습니다. 또한, 기능의 연속 동작 편의성 제공을 위하여 기능실행/종료 버튼에 단축키가 적용되었습니다.

이외에도 일부 단축키의 변경이 있으니 상세한 내용은 아래 링크를 참고해주시기 바랍니다.

매뉴얼 링크 : [Sys. Definition] CIM 단축키의 동작 방법과 사용 효과


[Convenience] 객체 Freeze 기능 추가

일부 객체를 기능의 대상으로 선택되지 않게 하는 Freeze 기능이 추가되었습니다.

이제 복잡한 모델링이 요구되는 프로젝트에서 단위 작업에 불필요한 객체를 Freeze하는 것으로 작업의 편의성을 대폭
향상시킬 수 있습니다.

Freeze 기능은 View Port의 Context Menu 또는 Works Tree를 통해 지정할 수 있습니다.
객체의 선택 제한을 기본으로 하며, 옵션을 통해 Sub Shape 선택 제한 여부까지 자유롭게 설정할 수 있습니다.

매뉴얼 링크 : Freeze / Unfreeze


[Convenience] 객체 Show/Hide Lock 기능 추가

현재 객체의 Show/Hide 상태를 고정하는 Lock 기능이 추가되었습니다.

Lock 상태의 객체는 Show All/Hide All 동작에 영향을 받지 않습니다. 따라서, 모델의 일부분만 편집하는 작업에서 보일 객체와
숨길 객체를 고정하는 등의 설정을 할 수 있게 되었습니다.
(이외에도 Lock 기능은 성능과 편의성 측면에서 다양하게 활용될 수 있습니다)

매뉴얼 링크 : Visible Lock


[Modeling] Cutting Property 기능 확장 (Specific / General)

Cutting 기능의 확장으로 Specific Type이 추가되었습니다.

Cutting Property의 Target과 Tool 대상 부재를 ‘일 대 일’로 설정하여 지정된 부재들 간에 Cutting Property를 적용하며,
General Type 만으로의 적용시 일부 성능 저하가 있었던 라이브러리 간 Cutting Property 적용 대상 탐색을 위한 리소스를
줄임으로써 성능 향상 효과를 기대하고 있습니다.

Cutting 기능
General Type : 서로 다른 Library 부재에 대해 설정이 유효
Specific Type : 하나의 Library Mode 내에서만 1:1 매칭 설정이 유효

매뉴얼 링크 : Cutting Property


[Modeling] Extract 기능 개선 (Component 객체의 Solid 추출)

모델링 작업 시 높은 자유도를 부여하기 위해 Component 객체 (Stiffener, Bolt, Rebar, Tendon)에 대해 Solid Body 로 추출할 수 있도록 기능이 개선되었습니다.

매뉴얼 링크 :  Extract⁩

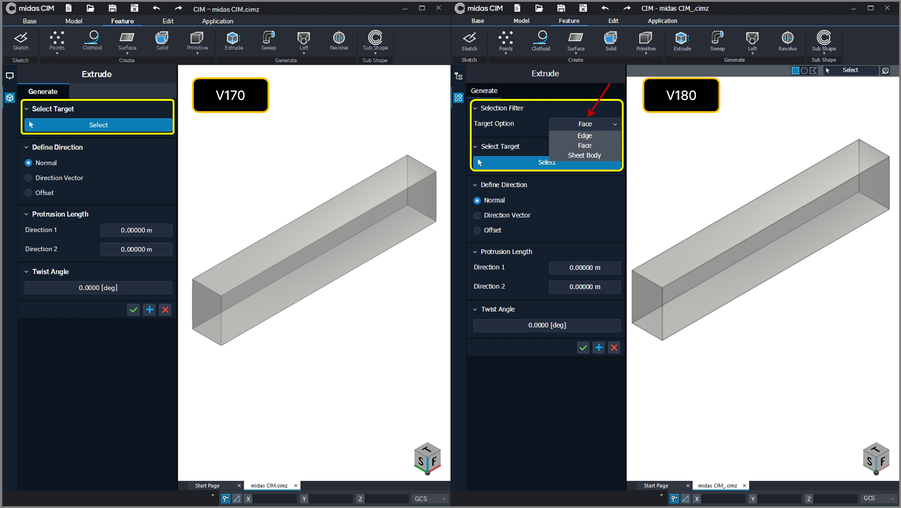

[Modeling] Extrude 기능 개선 (대상 범위 확장 및 선택 옵션 추가)

기존 Extrude 동작시 Target 옵션이 분리되어 있지 않아 Edge, Face를 각각 하나씩 클릭을 해야 하는 상태에서,
V180에서는 Filter를 구분하여 Target Option을 설정할 수 있어 사용성이 향상되었습니다.

매뉴얼 링크 : Extrude

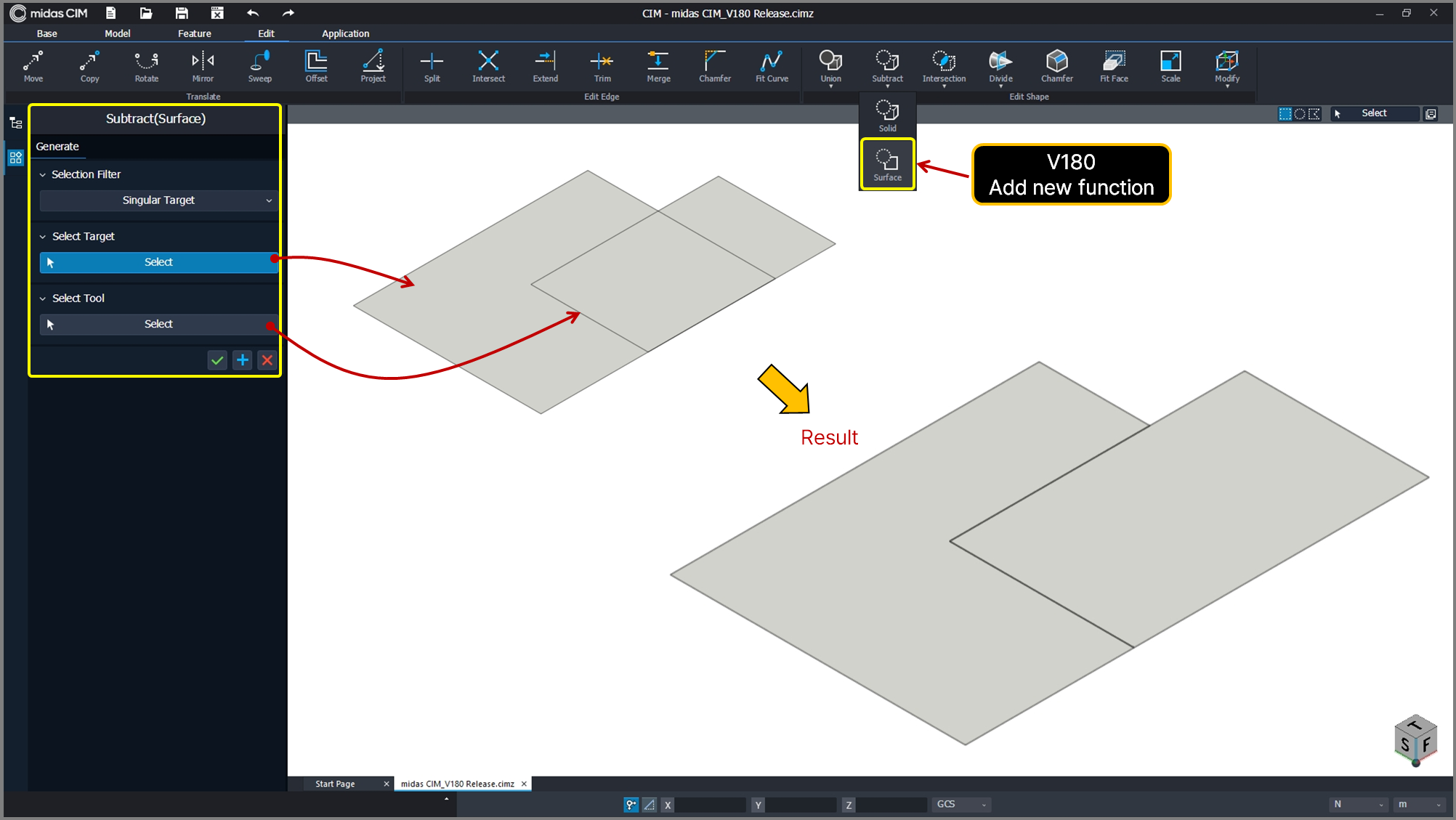

[Modeling] Subtract (Surface) 기능 추가

V180에서는 평면 상에 면과 면이 겹쳐질 경우, 공제가 가능하도록 Subtract 기능이 추가가 되었습니다. 면 객체를 대상으로 Target과 Tool 객체의 선택함으로써 면(Surface or Sheet Body) 객체의 편집시 유용하게 사용할 수 있습니다.

매뉴얼 링크 : Subtract(Surface)


[Modeling] Sweep 기능 개선 (Sweep Lock Option 추가)

Sweep 기능에서 Sweep에 대한 다양한 Lock 옵션을 추가하여 원하는 3D 형상 모델링을 구현할 수 있습니다.

매뉴얼 링크 : Sweep


[Modeling] 3D 객체 좌표 추출 기능 추가

교량 받침 등 객체의 특정 Point들에 대한 3차원 좌표들을 일괄로 확인할 수 있습니다.

General Extract : 현재 모드 내에서 사용자가 선택한 대상들에 대하여 현재 모드의 좌표계를 기준으로 좌표를 추출합니다.
By Path 옵션을 선택하면 경로를 따라 일정 간격의 좌표를 추출할 수 있습니다.

Constraint Objects Extract : 현재 모드 내에서 좌표 추출뿐만 아니라 라이브러리가 할당된 경우 할당된 모드의 좌표를 기준으로 좌표를 추출할 수 있습니다.

매뉴얼 링크 : Coordinate Extract (Extract) / Coordinate Extract (Confirm)


[Modeling] Circle 기반 부재 생성 규칙 개선

User Section에서 생성한 Circle 단면을 이용하여 부재를 생성할 경우,
Circle에 대한 Edge 및 Vertex 개수가 달라지는 현상으로 간혹 철근 모델링시 위치 선정에 어려움이 있어 Circle 단면 및 Circle 부재 생성 시 Edge와 Vertex를 한 개로 고정하여 생성되도록 로직을 변경하였습니다.


[Modeling] Stiffener 기능 확장 (Closed Stiffener 모델링 기능 추가)

강재 모델링 확장을 위한 Closed Stiffener 기능이 추가되었습니다.

강재(형강) 및 교량의 다이아프램 모델링을 위해 폐합 단면에 대한 Plate 모델링 생성기능이며, Stiffener 의 유형은 다음의 3가지 기능으로 확장되었습니다.

Transverse Stiffener
Longitudinal Stiffener
Closed Stiffener : 폐합된 단면의 보강재를 생성

매뉴얼 링크 : Closed Stiffener


[Quantity] Structure 공간 확장

모델 분류체계로 활용되고 있는 Structure 공간이 V170 기준 1개의 공간에서 V180기준 3개의 공간을 갖을 수 있도록
확장되었습니다.

수량연동 및 4D 시뮬레이션 그리고 시공단계 해석 연동에 활용하기 위하여 확장되었습니다.
이는 1개의 객체 속성정보에 3가지의 분류체계를 갖을 수 있도록 하여 활용성이 대폭 개선되었습니다.

매뉴얼 링크 : Structure


[Quantity] Field 사용성 개선 (Excel Export/Import 기능 추가)

수량 연동을 위한 Field 데이터를 Excel 형태로 정의할 수 있도록 추가되었습니다.
Field 정의 기능에서 정해진 양식의 Excel 파일을 불러오거나 내보낼 수 있도록 하였습니다.

매뉴얼 링크 : Field

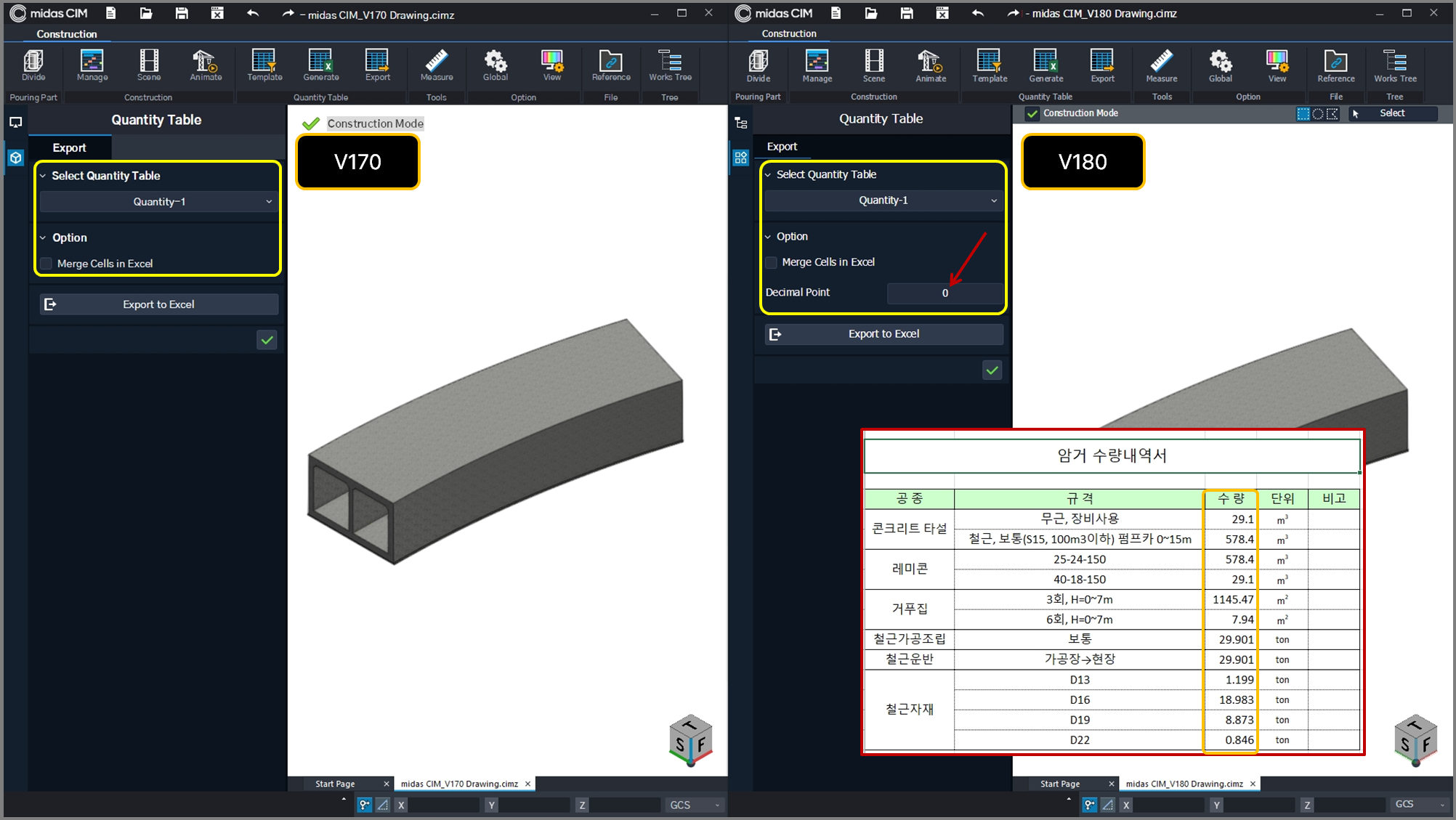

[Quantity] 수량 산출서 Export 시 소수점 옵션 추가

수량 산출 시 유효 소수점 범위를 사용자가 설정할 수 있도록 옵션이 추가되었습니다.
수량 산출서에 반영되는 소수점 유효 자리를 정수로 입력하면, 입력 값 아래의 소수점에서 반올림하여 값을 출력하도록
하였습니다.


[Relation] LandXML Import 기능 추가 (선형 데이터 연동)

LandXML 파일을 사용자가 선택적으로 불러올 수 있도록 기능을 추가하였습니다.
LandXML 파일 내의 Layout을 선택적으로 불러올 수 있습니다.

불러올 때의 Coordinate 설정을 지정할 수 있습니다.
- Geographic Coord : 기존에 설정한 지리좌표계로 Import 합니다.
-  (X,Y)=(0,0) : 모델링 좌표 Origin Point(0,0)으로 Import 합니다.
좌표가 500km를 벗어나 Import 되지 않는 경우 위 옵션으로 해결할 수 있습니다.

매뉴얼 링크 : Land XML


[Parameter] Main Constraint Path의 Offset과 Parameter의 연동 추가

Constraint Entity(Cons. Plane/Cons. Path, Cons. Point)는 CIM에서 가장 빈번하게 수정이 필요한 변수이나 현재는 속성창을
통해 수정만 가능하였습니다.

V170에서 Cons. Plane의 Location과 Parameter 연동이 추가되었고, 이번 V180에서는 Main Cons. Path의 Offset의
Parameter 연동을 추가하였습니다.


[Parameter] 단면 파라메트릭 도구 확장 (Angle Dimension 추가)

선택한 두 Edge 또는 Reference Line 사이의 각도를 표기하는 기능입니다.
Property 창에서 Dimension Value를 바꿔 각도를 조절할 수 있습니다. Angle Parameter와 연동하여 Parameter 창에서 각도를 조절할 수 있습니다.

매뉴얼 링크 : Dimension


[Analysis] 2D Member 해석 연동 시 Cutting Property 적용

2D Member 해석 연동시 Cutting Property가 적용된 최종 형상을 고려하여 해석 모델을 생성해 줍니다.
해석 연동을 위한 2D Member 모델링시 개구부를 고려하여 모델링 할 필요 없이 개구부 위치에 객체를 모델링하고
Cutting 기능을 적용하여 CIVIL로 연동하면 됩니다.


[Analysis] Analysis Line의 단면 취득 영역 설정 추가

Analysis Line 생성시 단면 취득 영역이 무한 평면인 경우 객체 형상에 따라 필요하지 않은 영역이 포함될 수 있습니다. 이를 고려하여, 사용자가 원하는 크기의 단면 취득 영역을 설정할 수 있도록 개선되었습니다.


[Analysis] Analysis Line 기능 개선

Analysis Line의 라이브러리 적용이 가능해졌으며, 분할된 객체들의 단면을 하나의 단면으로 재생성하여 CIVIL로 연동할 수 있는 Multiple Elements 기능이 추가되었습니다.

객체 선택시 Concrete와 Steel을 구분하여 선택할 수 있으며, Steel 객체의 경우 Analysis Line 단면 취득 대상에 Stiffener가 추가 되었습니다. 해석 연동시 선택된 Stiffener를 고려하여 단면 강성이 계산됩니다.

매뉴얼 링크 : Analysis Line


[Analysis] Analysis Mode > Change 기능 (요소 축 방향 편집)

CIM에서는 1D Member의 해석 모델 생성시 객체의 시점에서 종점 방향으로 요소 축이 결정되는데, Analysis Mode의 Change 기능을 활용하면 1D Member의 요소 축 방향을 수정할 수 있습니다.

매뉴얼 링크 : Change


[Analysis] Analysis Mode > Tapered Group 기능 (변단면 연동 개선)

Auto-Function, Guide Path과 같은 변단면 모델링 기능에 의해 생성된 모델은 CIVIL로 연동될 때 각각의 부재 단위로
Tapered Section Group 데이터를 전달합니다.
따라서 부재의 길이가 긴 경우에는 실제 CIM 모델과 해석 모델의 차이가 발생하게 됩니다.

Tapered Group 기능은 CIM에서 선택한 부재의 Tapered Section Group의 구간을 사용자가 임의로 정의하는 기능으로 이를 활용하면 CIM 모델과 해석 모델의 차이를 크게 줄일 수 있습니다.

매뉴얼 링크 : Tapered Group


[Terrain] Slope Preset 기능 추가 및 Modify 기능 개선

Slope Preset 기능 추가

  • Slope 생성을 위한 Preset 기능이 추가되어 설계기준 또는 지침에 따른 절/성토 경사를 사전에 저장하여 데이터를 불러와 편하게
    사용할 수 있습니다.



  • Apply Slope by Higher Side 옵션에 따라 하나의 사면에 지층면이 존재하는 경우 더 많은 비탈면을 가지고 있는 층의 경사 적용이 가능합니다.

Slope Profile Modify 기능 개선

  • 개별 편집만 제공되던 Profile Modify 기능을 여러 개의 Profile을 한번에 수정할 수 있도록 개선하였습니다.
  • Preset DB를 Import하는 기능도 추가하여 수정시 활용할 수 있습니다.

매뉴얼 링크 : Slope Preset


[Terrain] Slope Create 기능 개선 (생성 방식 개선 및 상세 옵션 추가)

사면의 생성옵션이 다양한 실무모델 적용이 가능하도록 개선되었습니다.

Bench Clearance
: 원지반이 소단과 만나는 경우 원지반과 만나기전 마지막 Profile의 소단폭을 0으로 조정하여 부드러운
  절토 라인을 만드는 기능입니다.

Round Discontinuous
: 불연속부의 사면 처리 옵션으로 원호 또는 직선 사면으로 처리합니다. 기존의 Round Cut과 동일하며
  용어의 혼동을 피하기 위해 변경하였습니다.

Rounding
: Cut Slope에만 있는 옵션으로 절토부가 원지반과 만나는 위치의 라운딩 처리옵션입니다.

Last Bench Height
: 마지막 소단 생성의 최소 높이를 설정한다. 마지막 소단이 짧게 생성될 경우 엔지니어의 판단 또는 설계
  기준에 따라 입력가능합니다.

Offset Line
: 사면과 원지반의 교차위치로부터 원지반을 따르는 Offset Line 생성기능으로 산마루 측구 등의 할당에
  활용하거나 대지 경계를 확인 하기 위한 용도로 사용 가능합니다.

매뉴얼 링크 : Slope Create


[Improvement] 렌더링 품질 및 성능 개선

철근을 포함한 모델, 높은 LOD 수준을 요구하는 프로젝트의 경우 사용자 PC의 그래픽 성능에 따라 렌더링에 어려움이
있기도 했습니다.

V180에서는 Edge Only Mode에서 상세 부재의 그래픽 표현 방식을 개편하여, 렌더링 중 그래픽 부하를 대폭 줄였습니다.
(영상 참고)

Edge Only Mode 개선 외에도 Transparency 품질 개선, Preview 속도 향상 등 렌더링 관련 여러 성능 개선이 이뤄졌습니다.


[Improvement] IFC 파일 Import 속도 개선

철근을 포함한 데이터 양이 많은 IFC파일의 경우 CIM에 Import하는데 오랜 시간이 소요되었습니다.

V180에서는 철근 데이터 Import 연산 방식을 개편하여, IFC 파일 Import 소요시간을 대폭 줄였습니다. (영상 참고)





3
컨텐츠가 도움이 되셨나요?
