[CAD INFRA-DESIGN] Release Note & Hotfix Update_V180 (2023.04~2023.09)

CAD INFRA-DESIGNr V180 Hotfix 6.0 (23.09.24)

CAD INFRA-DESIGN V180 Hotfix 6.0



[CIM 연동] Arc Line의 그래픽 출력 결함 수정





CAD INFRA-DESIGN V180 Hotfix 5.0 (23.08.24)

CAD INFRA-DESIGN V180 Hotfix 5.0



[철근 주석] Spiral 철근 주석의 '철근 미리보기' 옵션 로직 개선

[CIM 연동] 2D 단면 연동시 원형객체를 가진 형상에 추가 원이 생기는 결함 수정

[CIM 연동] CIM에서 생성한 미소 곡선 객체 도면 연동 시 생성되지 않는 결함 수정





CAD INFRA-DESIGN V180 Hotfix 4.0 (23.07.12)

CAD INFRA-DESIGN V180 Hotfix 4.0



[3D View] 도면 생성 결함 수정

[View] User Section 수정시 객체 사라지는 결함 수정

[View] 도면 생성 결함 수정





CAD INFRA-DESIGN V180 Hotfix 3.0 (23.06.30)

CAD INFRA-DESIGN V180 Hotfix 3.0



[IRX] Appload Import 결함 수정

[도면 타이틀] 문자 Style 옵션 기능 추가

[View] By Curve방식의 View 잘리는 결함 수정

[View] By Curve방식의 객체 생성 결함 수정

[2.5D 치수선] Linear 기능 결함 수정

[종단좌표표] 필드 코드 항목 밀림 현상 결함 수정

[종단좌표표] 필드 코드 항목 행 구성 표 개선





CAD INFRA-DESIGN V180 Hotfix 2.0 (23.05.25)

CAD INFRA-DESIGN V180 Hotfix 2.0



[곡면전개도] 연동 객체 사라지는 결함 수정

[그룹철근 주석] User Group 철근 Type 추가 개선

[철근치수] User Group 철근 선택시 메세지 출력

[2.5D 치수선] 선형 치수 축척 기능 결함 수정

[Section View] 원형 부재 스케일 적용 결함 수정

[3D View] 스타일 정보 누락시 도면 생성 실패 결함 수정

[3D View] Body 객체 연동 결함 수정





CAD INFRA-DESIGN V180 Hotfix 1.0 (23.05.09)

CAD INFRA-DESIGN V180 Hotfix 1.0



[3D View 철근 보고서] 3D View에 객체 생성시 복사되는 View에 모두 적용되는 결함 수정

[곡면전개도] 형강 단면 표현시 원 생성 결함 수정

[선형 치수 축척] 선형 치수 축척 적용 결함 수정

[CIM 연동] CIM에서 생성한 절토 사면 라운딩 CAD INFRA-DESIGN 연동 개선

[철근 지시선] 철근 기호 지시선 머리 유형 변경 결함 수정

[View 업데이트] 뷰 업데이트시 철근 치수 형식 유지 결함 수정





CAD INFRA-DESIGN V180의 새로운 기능

도면 타이틀 생성 기능 추가

도면성과품 작성에 완성도를 높이기 위해 CIM View Mode 에서의 도면 타이틀 생성 기능을 추가하였습니다.

CIM 에서 단면 생성시 저장해 놓은 View 의 이름을 도면명으로 사용하거나 사용자화 한 도면명을 직접 입력할 수 있습니다.


도면 설계 개요 기능 추가

설계 도면 구성에 필요한 설계개요 기능이 추가되었습니다.

CIM에서 적용된 재료 강도를 표기하며, 설계법과 하중 등은 사용자의 입력 사항을 받아 표기하게 됩니다.


CIM 모드 CAD 일반 기능 추가

도면성과품 작성에 완성도를 높이기 위해 CIM View Mode 에서의 일반 CAD 동작 환경을 추가하였습니다.

V180 기준으로 추가된 생성기능 및 일반, 편집 기능으로는 다음과 같습니다.

생성 기능

ㆍ Text / Line / Polyline / Xline / Rectangle / Circle 의 명령

일반, 편집 기능

ㆍ속성 창 표현

ㆍCIM 모드에서 CAD 일반 객체 여러 개 선택될 때 속성 창 표현

ㆍ도면 업데이트 시 CAD 일반 객체는 지워지지 않도록 처리

ㆍ뷰 회전시 함께 회전 되도록 처리

ㆍCopy / Move / Erase / Offset 의 명령


3D View 철근 보고서 기능 개선

CAD INFRA-DESIGN V170 에서의 추가 기능인 3D View를 통해 자동 생성되는 철근 보고서 기능이 개선되었습니다.

개별 철근 마다 생성되는 3D View 철근 보고서가 많은 정보를 가지지 않고, 단면 View 에 포함된 철근의 정보만을 가질 수
있도록, 뷰소거 기능을 기본동작 하도록 하여 도면 작업 환경을 개선하였습니다.

뷰소거  : 해당 단면 View 내에서 숨겨진 객체를 제거하여 단면 View의 정보를 단순화할 수 있습니다.

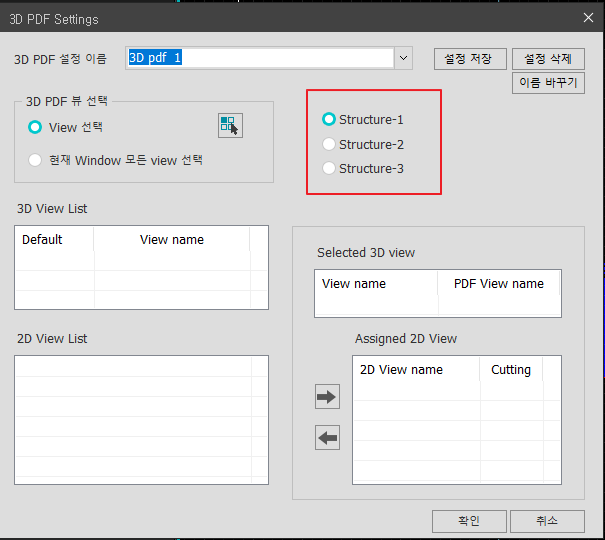

3D PDF 기능 개선 (Structure 트리 적용 기능 추가)

CIM V180 에서 추가된 내용 중에 하나인 [Quantity] Structure 공간 확장에 따라 3D PDF 도면으로의
작성시 CIM Structure 구조에 맞추어 CAD INFRA-DESIGN 내에 DB 또한 추가 반영되었습니다.

CAD INFRA-DESIGN 3D PDF Setting을 CIM의 Structure 의 3개 구조로 동일하게 적용되며, 각각의 Structure 구조에서
저장한 대로 PDF Tree에 표현되어 보여집니다.

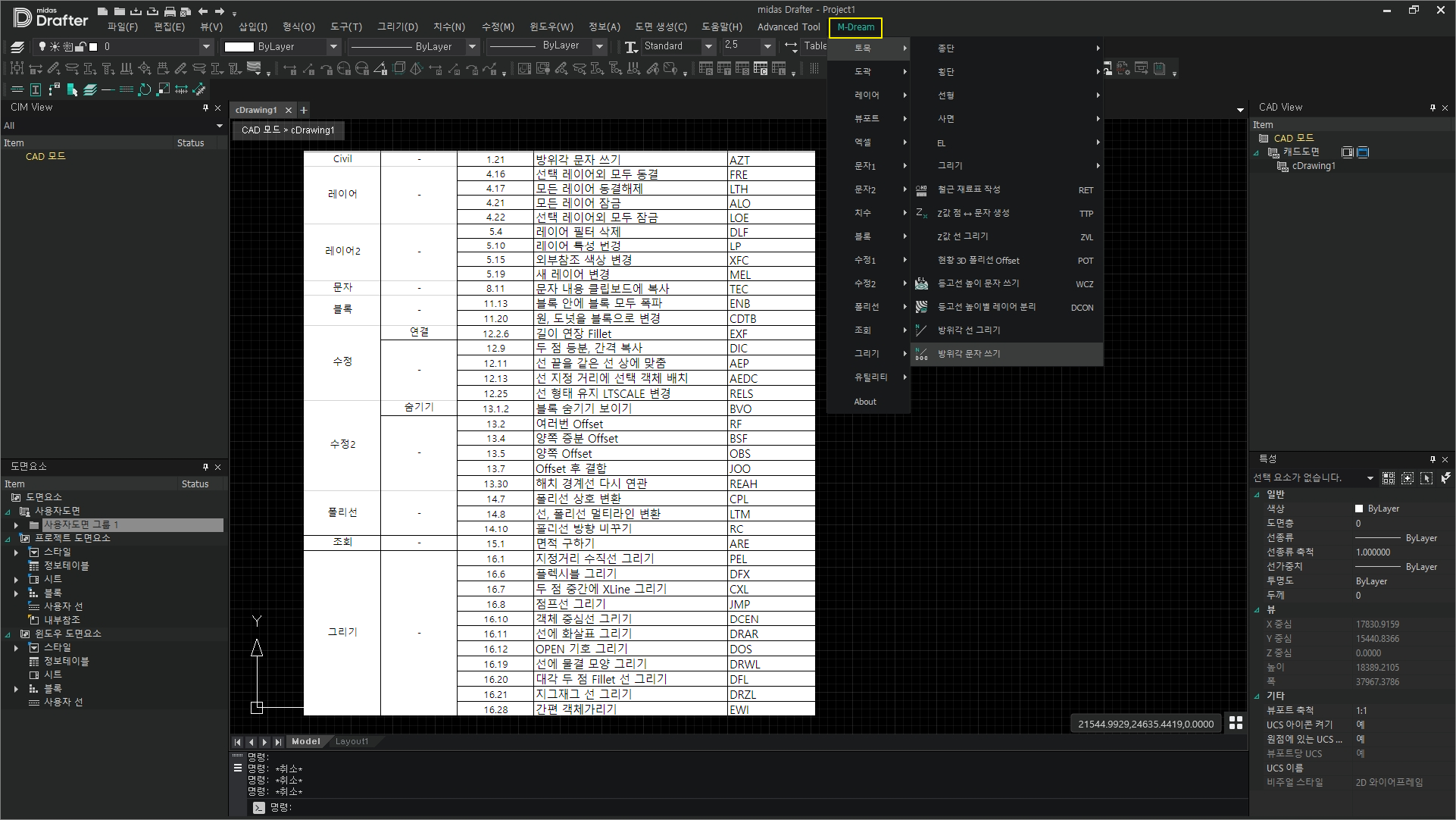

M-Dream 기능 추가 (37건)

CAD INFRA-DESIGN 3rd Party인 M-Dream 기능이 추가 개발되었습니다.
CAD 환경에서 작성된 철근 상세를 이용하여 철근 재료표를 생성할 수 있는 기능 및 V180 기준 37여개의 기능이 추가 개발되었습니다.

토목 > 방위각 문자 쓰기 1개 항목 추가

레이어 > 선택 레이어외 모두 동결 등 8개 항목 추가

문자 > 문자 내용 클립보드에 복사 1개 항목 추가

블록 > 블록 안에 블록 모두 폭파 등 2개 항목 추가

수정 > 길이 연장 Fillet 등 11개 항목 추가

폴리선 > 폴리선 상호 변환 등 3개 항목 추가

조회 > 면적 구하기 1개 항목 추가

그리기 > 지정거리 수직선 그리기 등 11개 항목 추가
