Property Tables 생성 편집

Material Table

기능

  • 요소의 재료적 성질을 Spread Sheet 형식의 Table로 입력하거나 수정합니다.
  • CIVIL 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며, 자세한 사용법은 Table Tool의 사용방법을 참조하기 바랍니다.



호출

메인 메뉴에서 [Properties] 탭 > [Tables] 그룹 > [Property Tables] > [Material]



입력

("Material" 참조)

Table Tool의 사용방법을 참조하여 다음 데이터를 입력하거나 수정합니다.

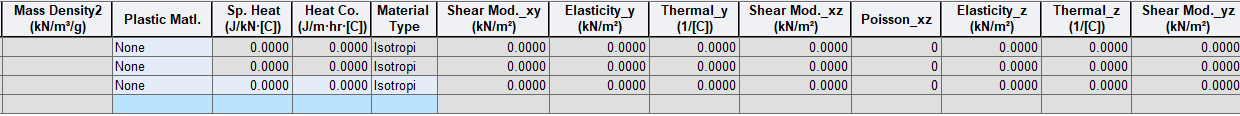

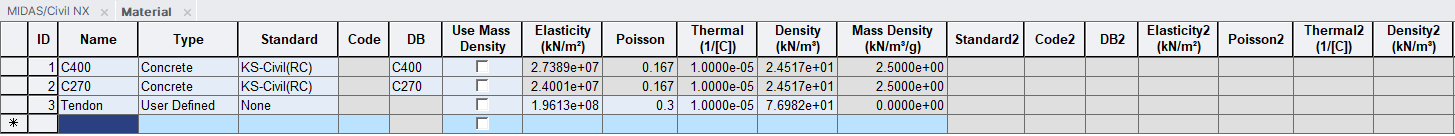

Properties-tables-material 1.pngProperties-tables-material 2.png



ID

재질번호



Name

재질이름



Type

재질종류 선택



Code

재질의 국가별 표준 선택



Code Name

국가별 표준에 따른 재질명칭



Elasticity(Force/Area)

탄성계수



Poisson

포와송비



Thermal(1/[T])

선열팽창계수



Density(Force/Volume)

단위체적당 중량



Sp. Heat

비열



Heat Co.

열전도계수



Material Type

등방성 혹은 이방성재료 선택



SRC 재질을 입력하면 Code2, Code Name 2 등의 란에 RC 데이터가 저장된다.

사용자(User) 재질에서 이방성재료를 선택하는 경우 요소좌표계 y, z방향으로 탄성계수(Elasticity_y, Elasticity_z), 포와송비(Poission_y, Poission_z), 그리고 선열팽창계수(Thermal_y, Thermal_z)를 별도로 지정할 수 있다.
