Property Tables 생성 편집

Thickness Table

기능

  • 판형요소(Plane Stress Element, Plate Element)의 두께데이터를 Spread Sheet 형식의 Table로 입력하거나 수정합니다.
  • CIVIL 의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용방법을 참조합니다.



호출

메인 메뉴에서 [Properties] 탭 > [Tables] 그룹 > [Property Tables] > [Thickness]



입력

("Thickness" 참조)

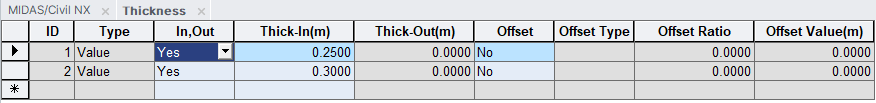

Table Tool의 사용방법을 참조하여 다음 데이터를 입력하거나 수정합니다.




ID : 두께종류번호



Type : 두께 데이터의 정의 방법



In = Out : 면내강성과 면외강성을 동일한 두께로 고려하는 경우 'Yes' 입력



Thick - In : 면내강성 계산용 두께



Thick - Out : 면외강성 계산용 두께



Offset : 강단이격거리 적용 여부



Offset Type : 강단이격거리 입력방법(두께비율/직접입력)



Offset Ratio : 두께비율로 입력한 강단이격거리



Offset Value : 직접 입력한 강단이격거리
