Mesh 생성 편집

Map-Mesh 4-Node Area

기능

  • 네 절점으로 이루어진 영역에 규칙적인 Mesh를 생성합니다.



호출

메인 메뉴에서 [Node/Element] 탭 > [Mesh] 그룹 > [Map-mesh]



입력

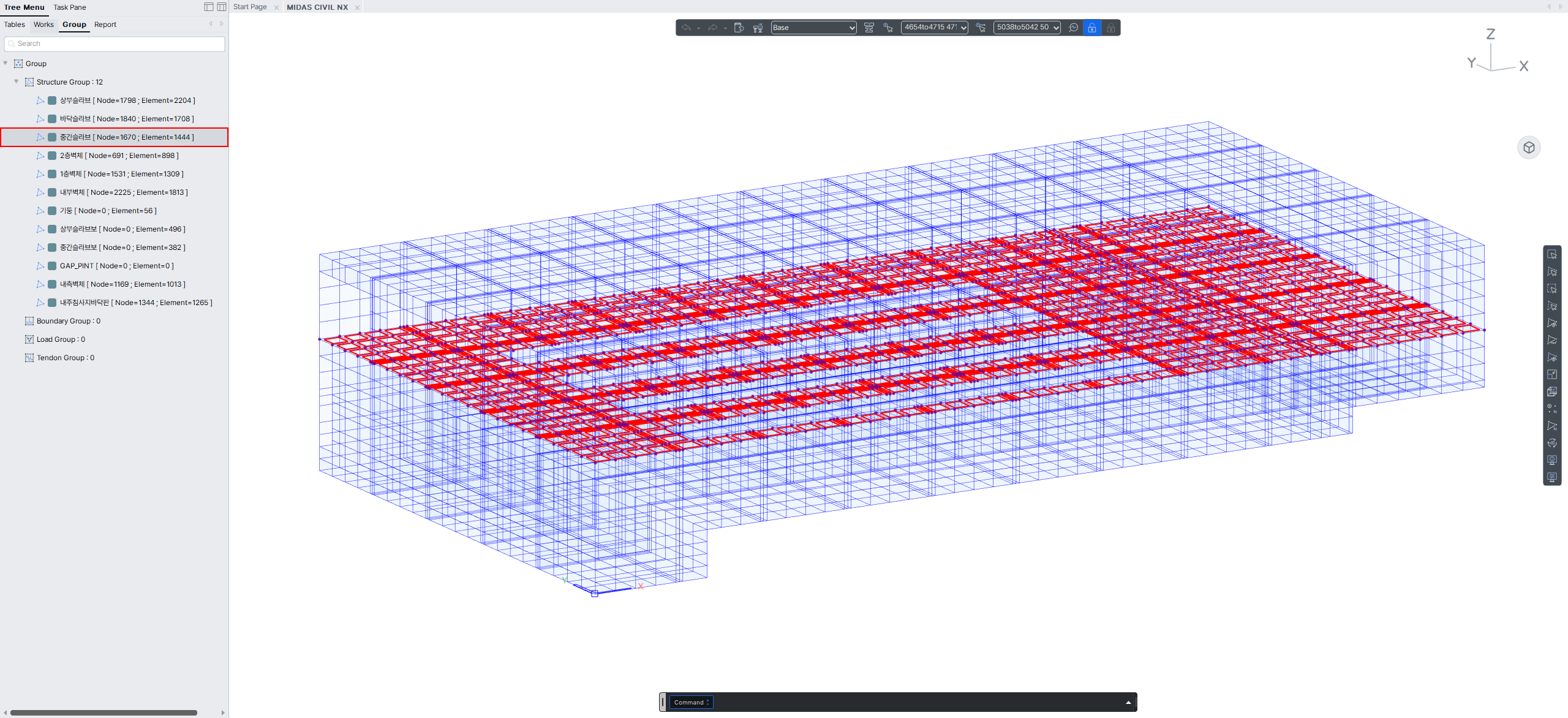

모델링 영역에서 부재를 먼저 선택한 후 다음 내용을 입력합니다.

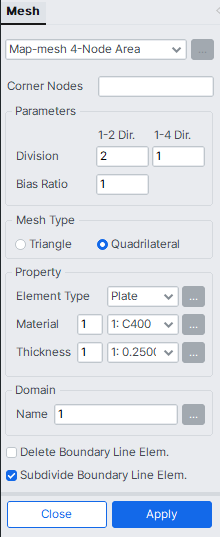

MODS-Mesh-Map mesh.png

Map-mesh 대화상자


Corner Nodes

Mesh 영역의 네 절점을 시계방향 또는 반시계방향으로 연속적으로 선택합니다. 절점을 선택하는 방향에 따라 생성되는 Mesh 요소의 Normal 방향이 결정됩니다.


Parameter

Division : 각 방향별 분할개수를 입력합니다.



Bias Ratio : 시작 분할 간격과 끝 분할 간격의 비를 입력합니다.


Mesh Type

Mesh의 형상을 선택합니다.

Triangle : 삼각형 요소로 Mesh를 생성합니다.



Quadrilateral : 사각형 요소로 Mesh를 생성합니다.


Property

Element Type : 생성할 평면 요소의 종류를 선택합니다. Plate, Plane Stress, Plane Strain, Axisymmetric의 네 가지 타입이 있습니다. Plane Strain, Axisymmetric을 선택할 경우, ....png 버튼과 Thickness 선택 창이 비활성화 됩니다.

자세한 설명은 Model > Elements > Create Elements를 참조하시기 바랍니다.


Domain

Domain은 생성한 요소망을 구분하기 위한 단위입니다. Tree Menu의 Works 탭에서 Domain을 선택하면 해당 요소망의 확인 및 수정이 가능합니다.

Name : Mesh를 생성할 영역의 이름을 입력합니다. Domain은 하나의 설계 단위로 취급됩니다.

....png 버튼을 클릭할 경우, Define Domain 대화상자에서 Domain을 신규, 추가 입력하거나 기존의 Domain을 수정 또는 삭제할 수 있습니다.

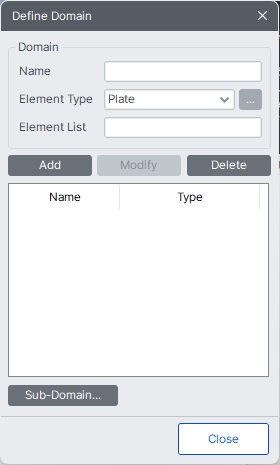

MODS-Mesh-Map mesh-define domain.png

Domain 대화상자

Name : Mesh를 생성할 영역의 이름을 입력합니다.

Element Type : Plate, Plane Stress, Plane Strain, Axisymmetric의 네 가지 타입이 있습니다.

Material : 재질 번호를 입력하거나 재질 데이터가 미리 입력되어 있는 경우에는 재질명칭을 선택합니다.

Thickness : 두께번호를 입력하거나 두께 데이터가 미리 입력되어 있는 경우에는 두께명칭을 선택합니다.

Element List : 선택한 요소의 번호가 표시됩니다.

신규 입력하거나 추가할 경우

add.png 버튼을 클릭하고 새로운 Domain을 입력합니다.

이미 입력되어 있는 Domain을 수정하는 경우

수정할 Domain을 목록표에서 선택한 후, modify.png 버튼을 클릭하고 관련데이터를 수정합니다.

이미 입력되어 있는 Domain을 삭제하는경우

삭제할 Domain을 목록표에서 선택한 후, delete.png 버튼을 클릭합니다.


Delete Boundary Line Elem.

Mesh 생성 이후 Mesh 영역의 외부 경계에 있는 선요소를 삭제합니다. Mesher의 Type에서 Nodes와 Planar Elements를 선택할 경우에 활성화됩니다.


Delete Source Line Elem.

Mesh 생성 이후 Mesh 영역의 외부 경계에 있는 선요소를 삭제합니다. Mesher의 Type에서 Line Elements를 선택할 경우에 활성화됩니다.

Delete Boundary Line Elem.(Delete Source Line Elem.)를 선택하는 경우


Subdivide Boundary Line Elem.

Mesh 생성 이후 Mesh 영역의 외부 경계에 있는 선요소를 Mesh Seeding에 맞추어 분할합니다. Mesher의 Type에서 Nodes와 Planar Elements를 선택할 경우에 활성화됩니다.


Subdivide Source Line Elem.

Mesh 생성 이후 Mesh 영역의 외부 경계에 있는 선요소를 Mesh Seeding에 맞추어 분할합니다. Mesher의 Type에서 Line Elements를 선택할 경우에 활성화됩니다.

Subdivide Boundary Line Elem.(Subdivide Source Line Elem.)를 선택하는 경우
