Mesh 생성 편집

Define Domain

기능

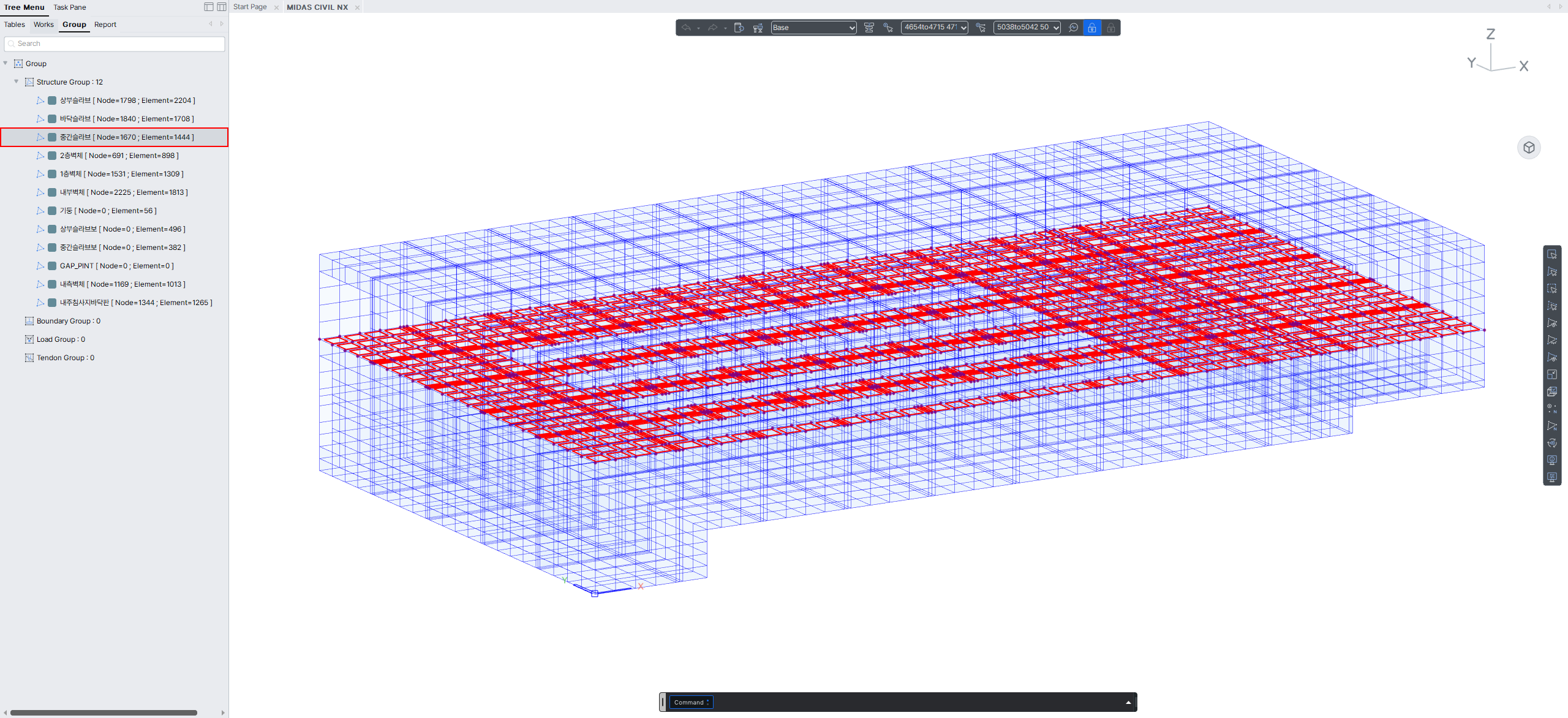

  • Domain은 생성한 요소망을 구분하기 위한 단위입니다. Tree Menu의 Works 탭에서 Domain을 선택하면 해당 요소망의 확인 및 수정이 가능합니다.

호출

메인 메뉴에서 [Node/Element] 탭 > [Mesh] 그룹 > [Domain] > [Define Domain]



입력

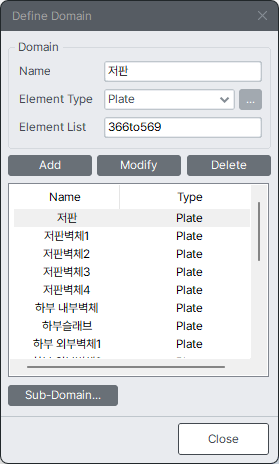

Define Domain 대화상자


Domain

Name : Mesh를 생성할 영역의 이름을 입력합니다.

Element Type : Plate, Plane Stress, Plane Strain, Axisymmetric의 네 가지 타입이 있습니다.

Element List : 선택한 요소의 번호가 표시됩니다.

신규 입력하거나 추가할 경우

: 버튼을 클릭하고 새로운 Domain을 생성합니다.

: 이미 입력되어 있는 Domain을 수정하는 경우 수정할 Domain을 목록표에서 선택한 후 관련데이터를 수정합니다.

: 이미 입력되어 있는 Domain을 삭제하는 경우 삭제할 Domain을 목록표에서 선택한 후 관련데이터를 삭제합니다.


: Sub-Domain 대화상자를 호출합니다.

: 대화상자를 닫습니다.
