[CAD ARCHI-DESIGN] 외부참조 도면이 아닌 XREF 경로 문자만 나타납니다

질문

외부참조 도면이 아닌 XREF 경로 문자만 나타납니다



답변

파일에 저장되어있는 외부참조 경로와 외부참조 파일의 위치가 상이하여 나타나는 현상입니다.

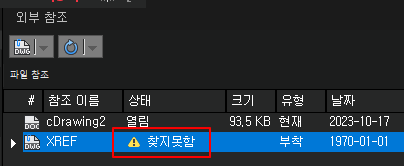

 이럴경우 외부참조 상태창에 '찾지못함' 이라고 나타납니다.

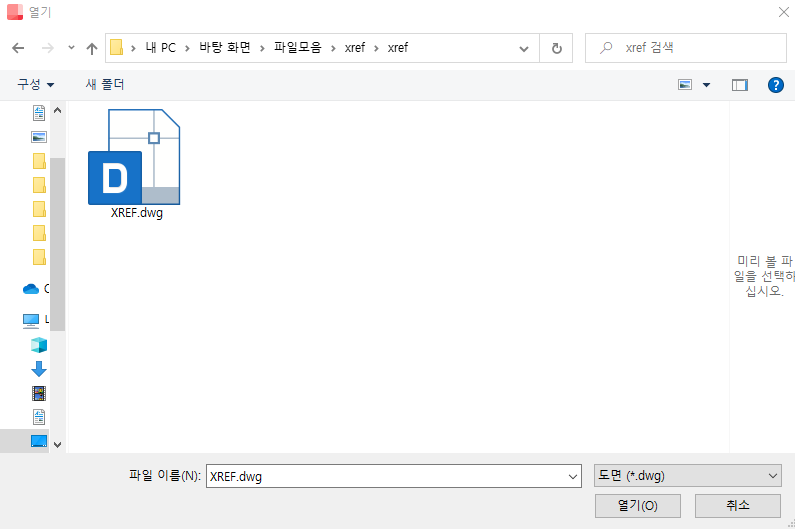

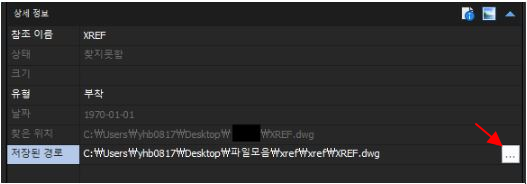

해결방법은 외부참조창 하단의 저장된 경로  을 클릭하여 외부참조 파일 위치로 파일경로를 수정하면 됩니다.

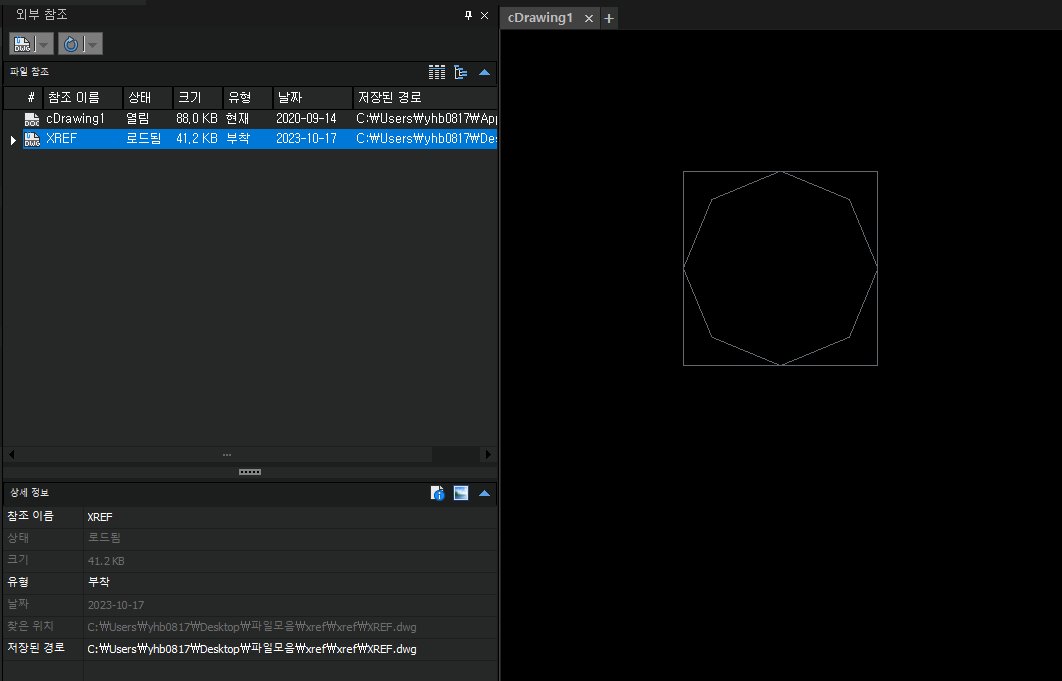

이때 외부참조 파일경로가 수정되며 외부참조의 상태는 '로드됨' 으로 변경 됩니다.

경로가 적혀 있는 문자는 사라지고 정상적으로 외부참조 파일이 로드됩니다.

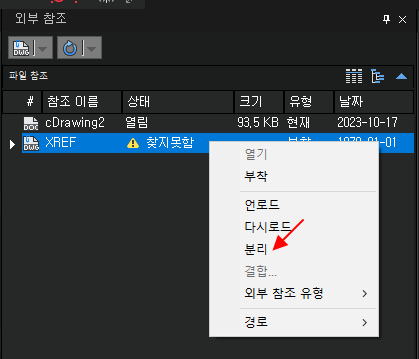

* 외부참조 로드가 아닌 XREF 자체를 지우고 싶은 경우,  외부참조 창에서 분리를 하시면 경로 문자와 함께 지워집니다.
