Common Parameter Tables 생성 편집

Unbraced Length(L,Lb) Table

기능

  • 비지지길이를 요소번호순으로 정리하여 테이블(Table)에 표시합니다.
  • 테이블에서는 입력한 데이터를 조회하면서 수정/삭제하거나 새로운 데이터를 추가 입력할 수 있습니다.



호출

메인 메뉴에서 [Design] 탭 > [Type : 공통] > [Table] 그룹 > [Parameter Table] > [Unbraced Length(L,Lb)]



입력

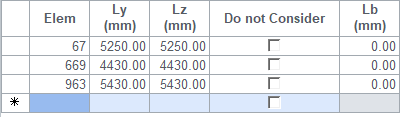

다음과 같은 테이블이 나타나며, 해당항목을 선택하여 수정/삭제 및 추가할 수 있습니다.

Unbraced Length Table



Elem : 요소번호

Ly : 부재강축에 대한 비지지길이

Lz : 부재약축에 대한 비지지길이

Do not consider : 횡지지길이의 고려 여부 선택

Lb : 횡지지길이
