Common Parameter Tables 생성 편집

Limiting Slenderness Ratio Table

기능

  • 부재의 허용한계세장비를 요소번호순으로 정리하여 테이블(Table)에 표시합니다.
  • 테이블에서는 입력한 데이터를 조회하면서 수정/삭제하거나 새로운 데이터를 추가 입력할 수 있습니다.



호출

메인 메뉴에서 [Design] 탭 > [Type : 공통] > [Table] 그룹 > [Parameter Table] > [Limiting Slenderness Ratio]



입력

다음과 같은 테이블이 나타나며, 해당항목을 선택하여 수정/삭제 및 추가할 수 있습니다.

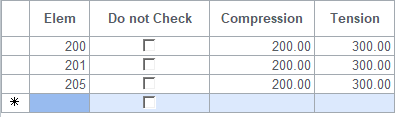

Limiting Slenderness Ratio Table

Elem : 요소번호

Do not Check : 한계세장비(KL/r) 검토여부 선택

Compression : 축방향 압축력을 받는경우 허용한계세장비

Tension : 축방향 인장력을 받는경우 허용한계세장비
