해당 문서는 CIVIL NX와 MS Excel을 위한 새로운 기능을 소개합니다. MIDAS Connector는 MS Store를 통해 제공되는 Excel의 Add-in입니다. MIDAS Connector는 CIVIL NX와 Excel sheet에 있는 데이터를 쉽게 전달할 수 있게 도와주는 Add-in 입니다. 1.0.0 버전에서는 CIVIL NX의 해석 결과를 테이블 형식 또는 그림 형식으로 Excel sheet에 불러오는 기능을 제공하며 지속적인 업데이트를 통해 기능 추가와 사용성 개선을 할 예정입니다.
MIDAS Connector와 관련한 문서는 아래와 같이 구성됩니다.
시작하기
MS Excel에서 MIDAS Connector 추가하기
MIDAS Connector는 MS Excel의 Add-ins 기능을 통해서 Excel에 추가될 수 있습니다. Add-ins 기능은 Excel의 Home 탭 아래에 위치하고 있습니다.
Fig. Add-ins

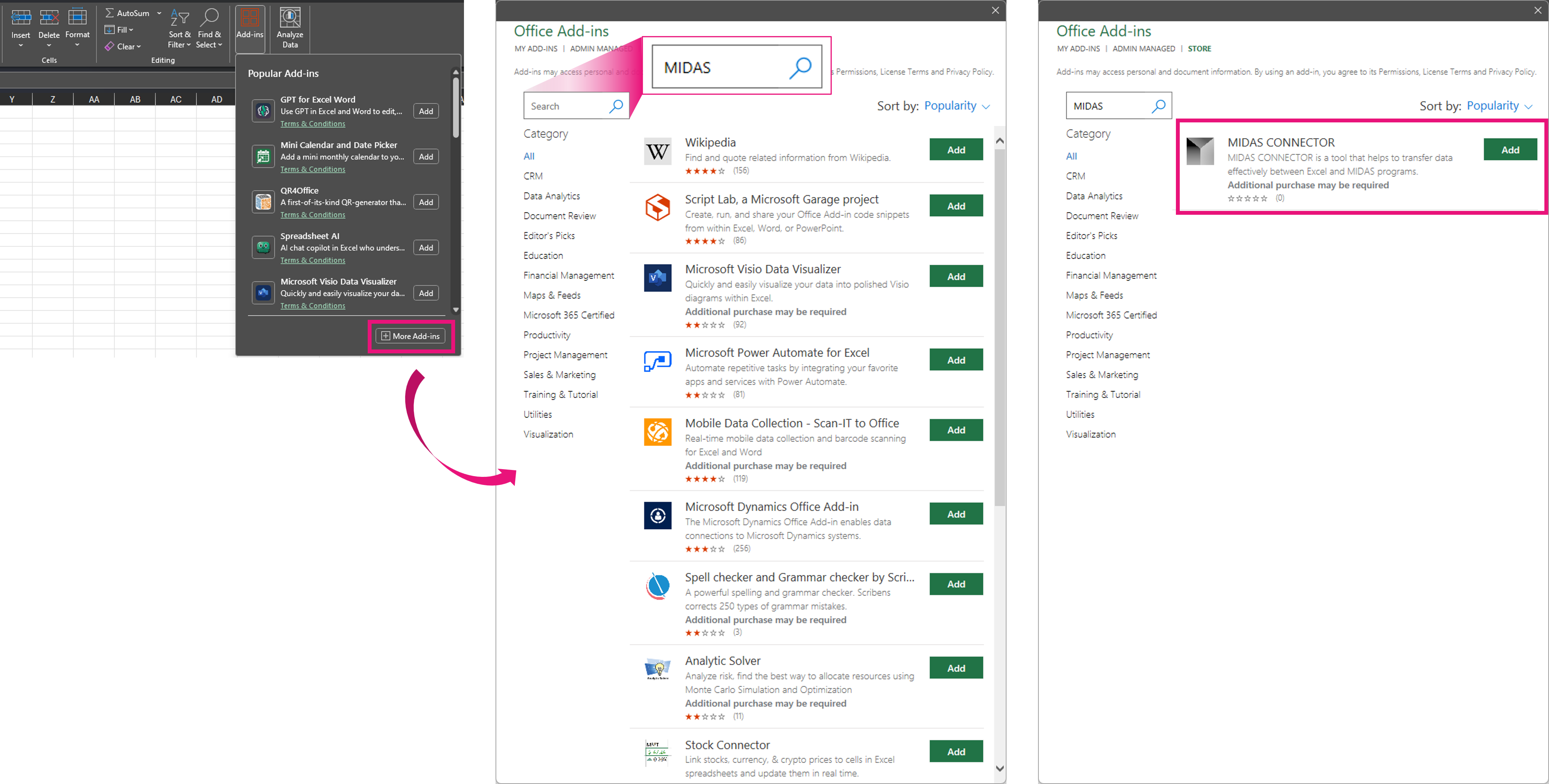

Fig. Office Add-ins Store에서 MIDAS Connector 추가하기

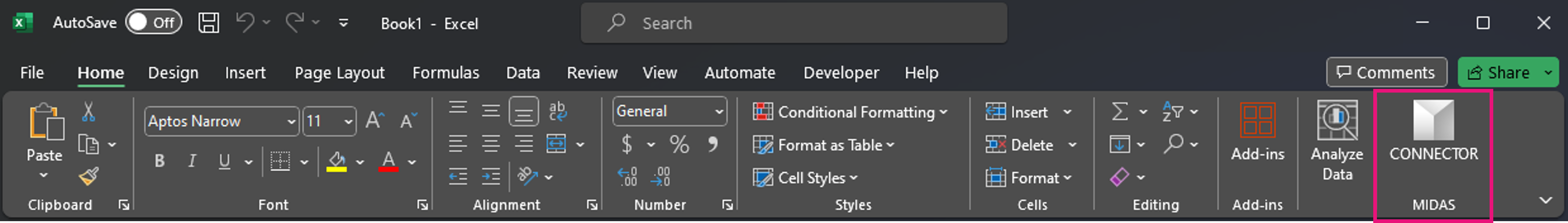

MIDAS Connector 추가를 완료하면, Home 탭 아래에 추가된 MIDAS Connector 실행 아이콘을 찾을 수 있습니다. 아이콘을 클릭하여 MIDAS Connector를 실행할 수 있습니다.
Fig. 메뉴바에 추가된 MIDAS Connector

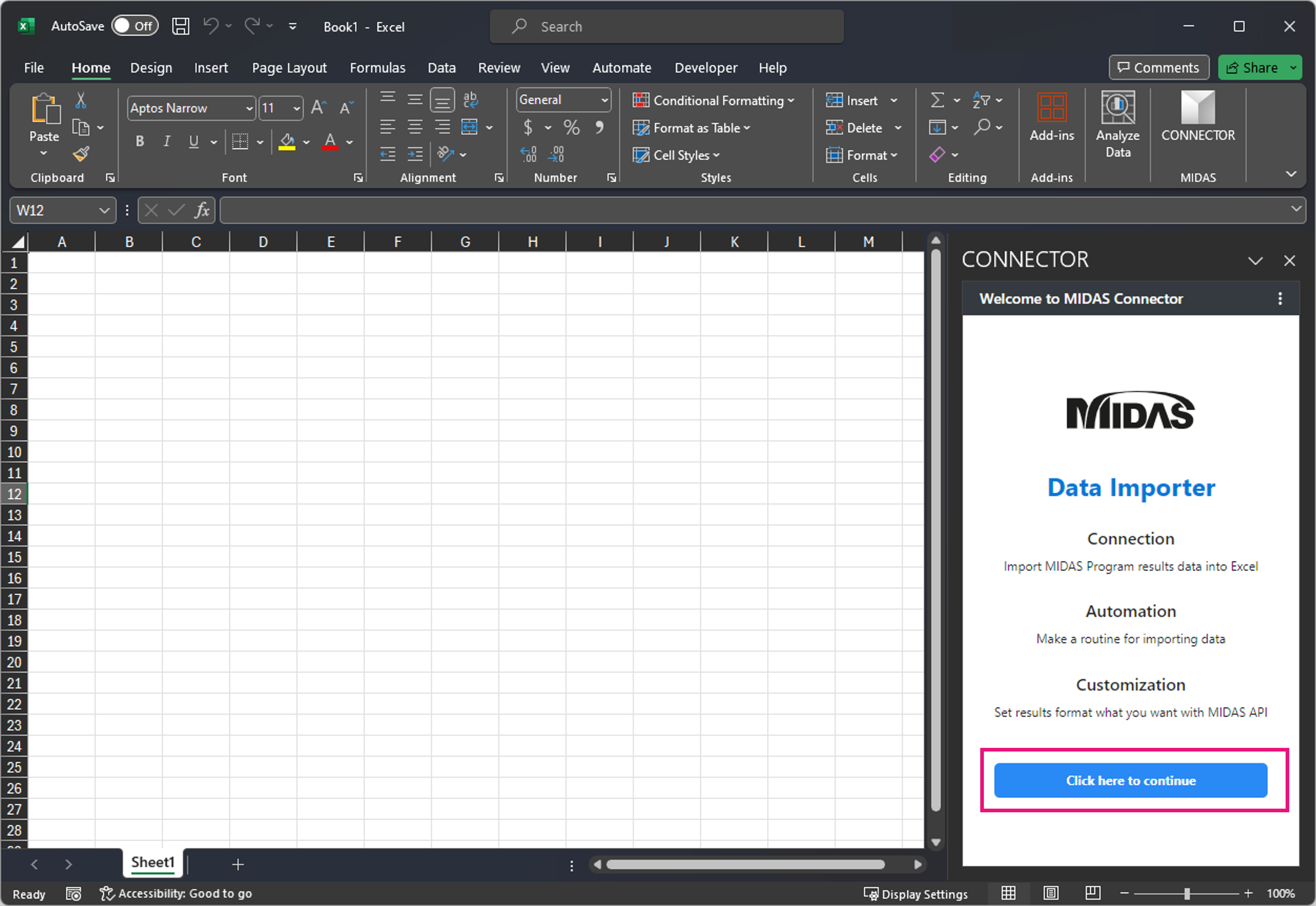

MIDAS Connector가 실행하면 Excel sheet 우측에서 확인할 수 있습니다. 시작화면에서 "Click here to continue" 버튼을 클릭하면 기능을 실행할 수 있습니다.
Fig. MIDAS Connector의 시작화면
MIDAS Members 로그인하기

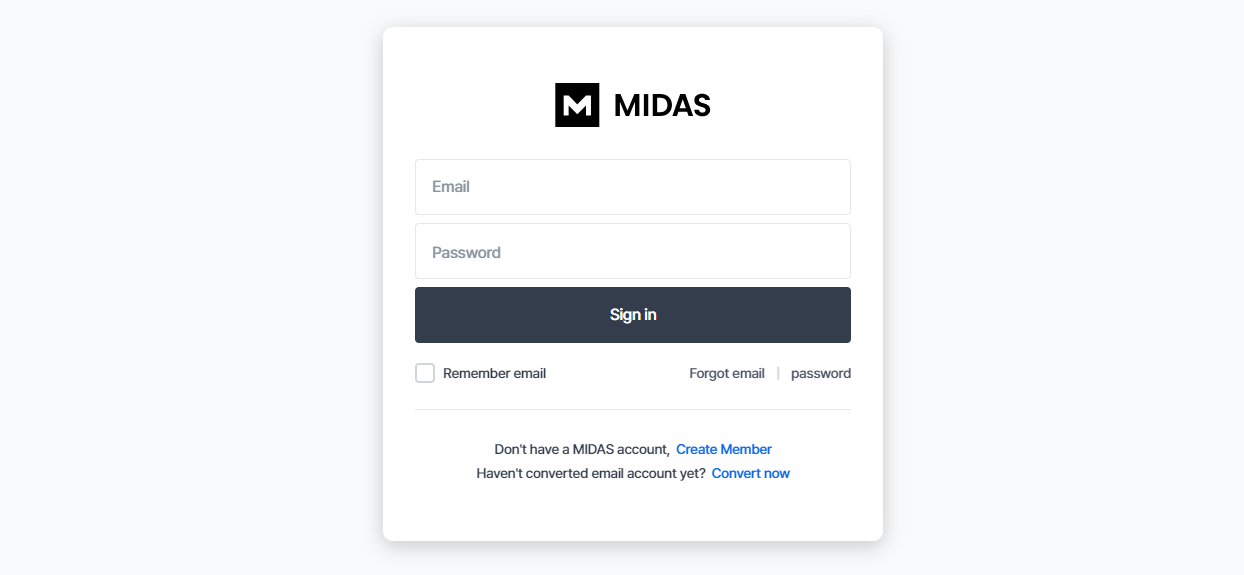

"Click here to continue" 버튼을 클릭하면 MIDAS Members 로그인 화면으로 이동합니다. MIDAS Connector를 이용하려면 MIDAS Members의 회원이면서 CIVIL NX의 라이선스가 필요합니다. 회원계정이 있다면 MIDAS Members에 로그인을 진행합니다. 아직 회원이 아니라면 회원가입 하기 를 눌러 회원가입을 진행하세요.
Fig. MIDAS Members 로그인

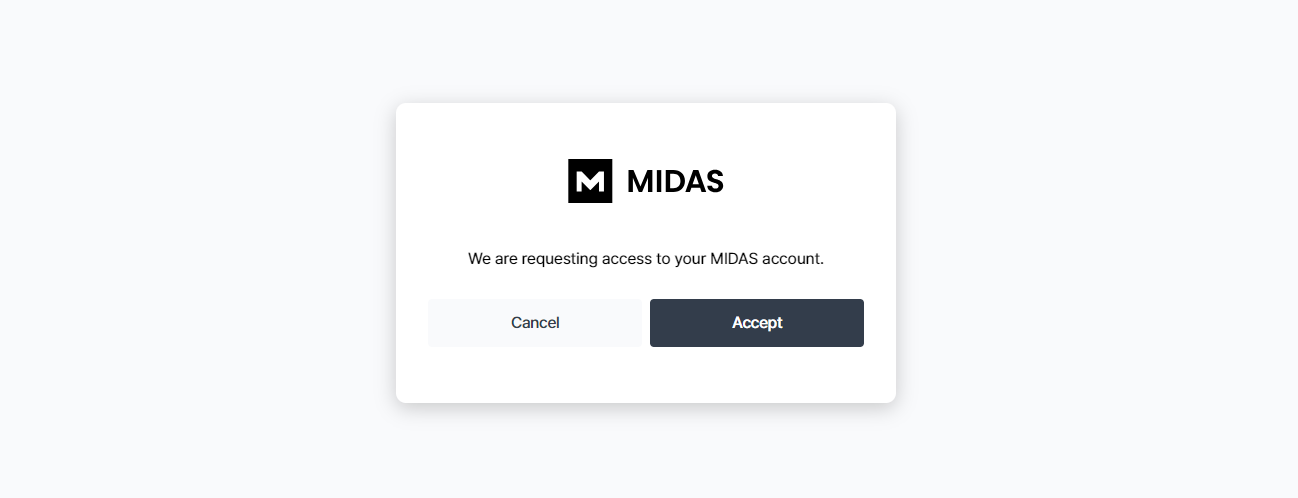

Members 로그인에 성공하면 API 서버에 대한 접근 권한을 획득하기 위해 확인 요청 화면으로 이동합니다. 승인 버튼을 누르면 다음으로 진행됩니다.
Fig. API 권한 확인
API 연결 활성화하기

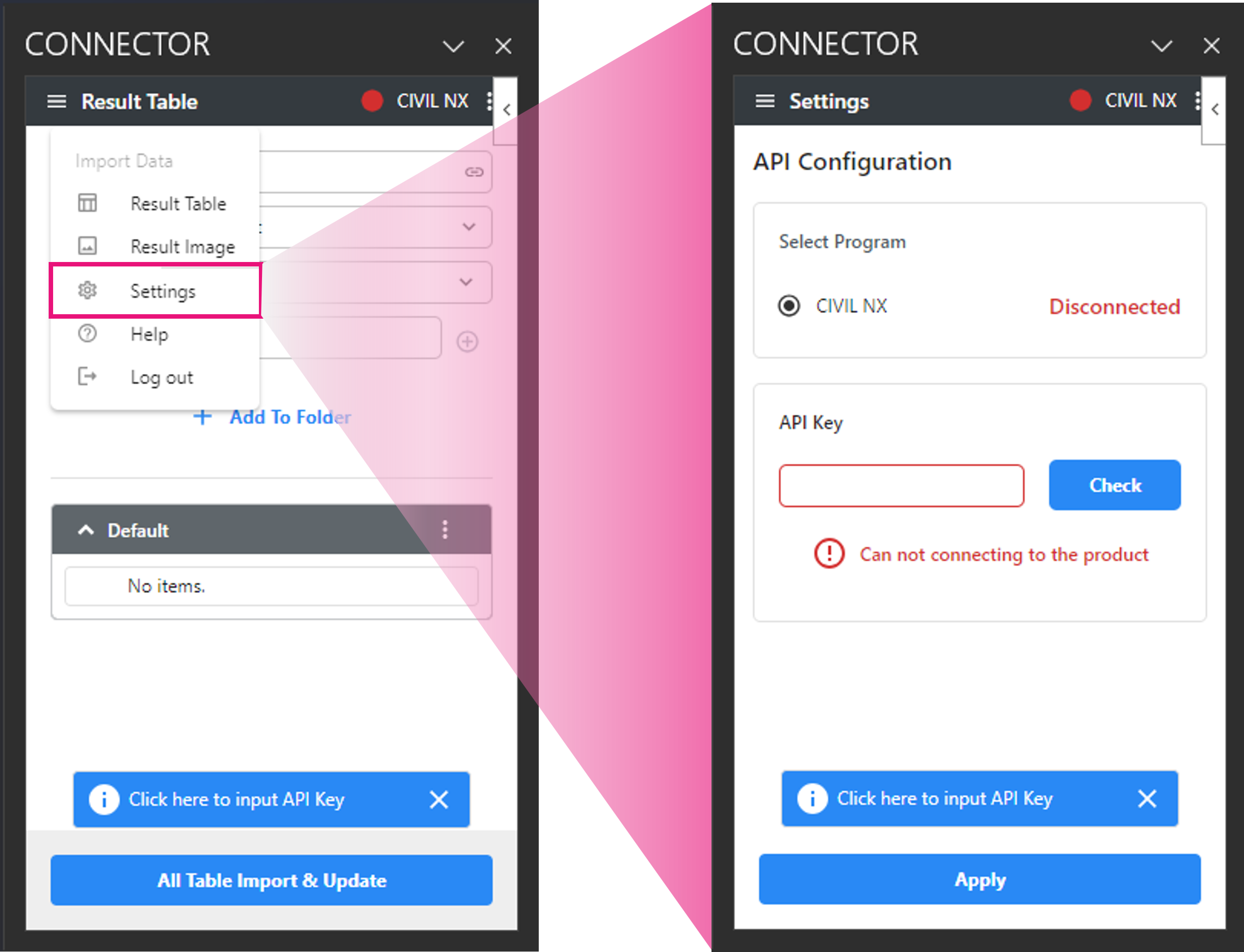

로그인 후, 왼쪽 상단의 드롭다운 버튼을 클릭하면 세부 기능들이 보여집니다. Settings를 클릭하여 설정화면으로 이동합니다. 설정에서는 연결을 활성화할 제품의 목록과 API Key 입력창이 보여집니다. CIVIL NX의 API Key는 프로그램을 실행하여 확인할 수 있습니다. 설치된 CIVIL NX를 실행합니다.
Fig. Settings

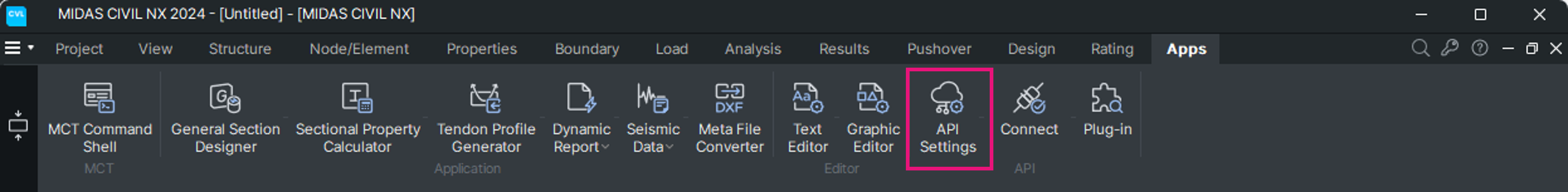

프로그램을 실행한 후에, 상단 메뉴바의 Apps 탭을 클릭합니다. API 그룹의 API Settings를 클릭합니다.
Fig. Running API Settings

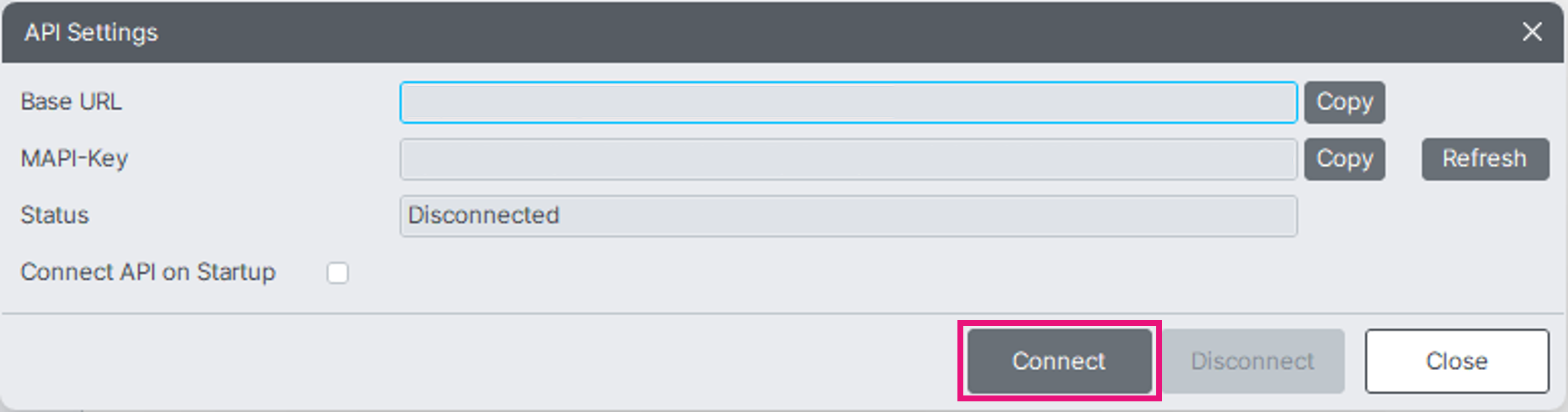

Click the Connect button to connect to the API server.
Fig. API Settings

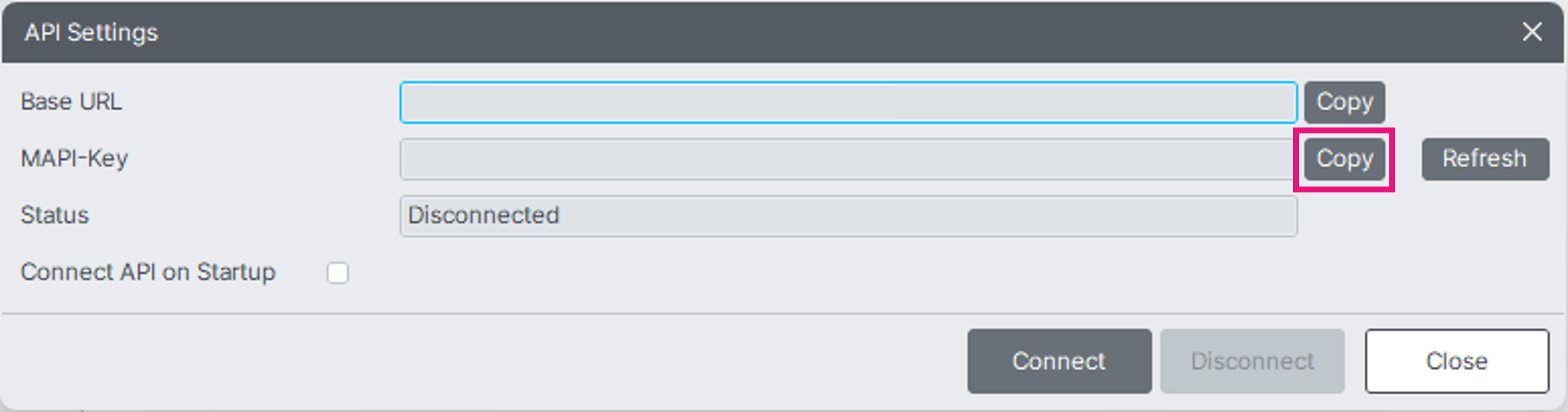

After that, copy the MAPI-key by clicking the Copy button.
Fig. Copying MAPI Key

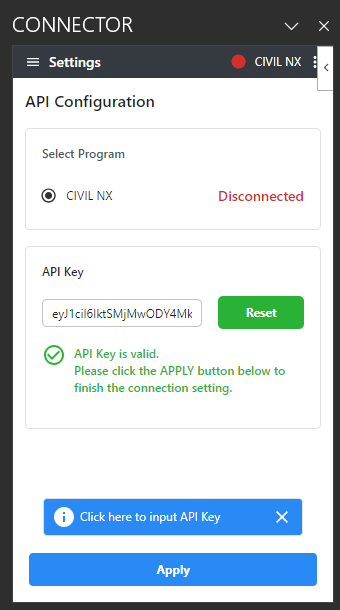

Go back to the MIDAS Connector. Paste the MAPI-Key into the text box under the API Key and click the Check button. You may see the status after checking the API connection.
Fig. Checking API Connection

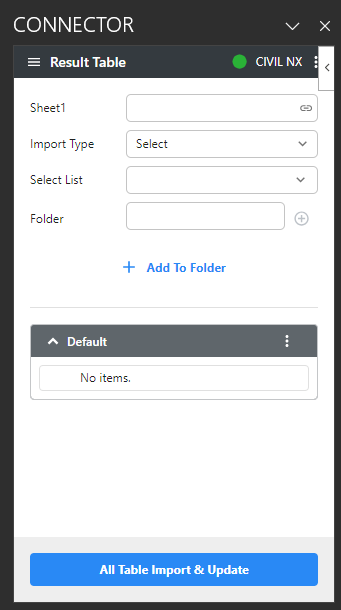

Lastly, click the Apply button below to connect the MIDAS connector to CIVIL NX. You will see the green circle symbol at the right top corner if the MIDAS connector is connected to the program.
Fig. Connection
