Pipe Cooling Nodal Temperature Table

기능

• 파이프 쿨링을 사용한 수화열 해석에서 파이프의 진행 경로 절점에서의 물의 온도를 Spread Sheet 형식의 테이블로 확인합니다.
• Gen NX의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.

호출

메인 메뉴에서 [Results] 탭 > [Heat of Hydration] > [Table] 그룹 > [Result Tables] > [Pipe Cooling Nodal Temperature Table]

입력

Heat of Hydration Analysis > Pipe Cooling Nodal Temperature Table 기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 출력대상 절점과 요소, 수화열 해석단계 등을 선택한 후 OK 버튼을 클릭합니다. Cancel 을 클릭하면 모든 대상에 대하여 테이블을 출력하며, 경우에 따라서는 상당한 시간이 소요될 수 있습니다.

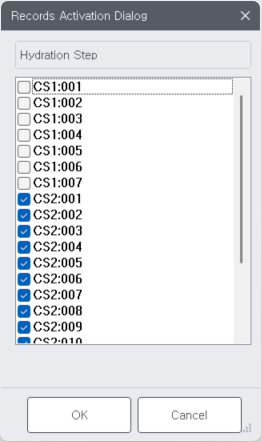

Fig. Active Dialog 대화상자

Table Tool의 사용방법을 참조하여 다음 데이터를 확인합니다.

Pipe Cooling : 파이프쿨링 그룹 번호

Node : 절점번호

Stage : 시공단계

Step : 수화열 해석단계

Time : 시간

Temperature : 물의 절점온도
