Stress Table

기능

• 수화열 해석결과 발생한 입체요소의 내력과 응력을 Spread Sheet 형식의 테이블로 확인합니다.
• Gen NX의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용법을 참조하기 바랍니다.

호출

[Results] 탭 > [Heat of Hydration] > [Table] 그룹 > [Result Tables] > [Stress Table]

입력

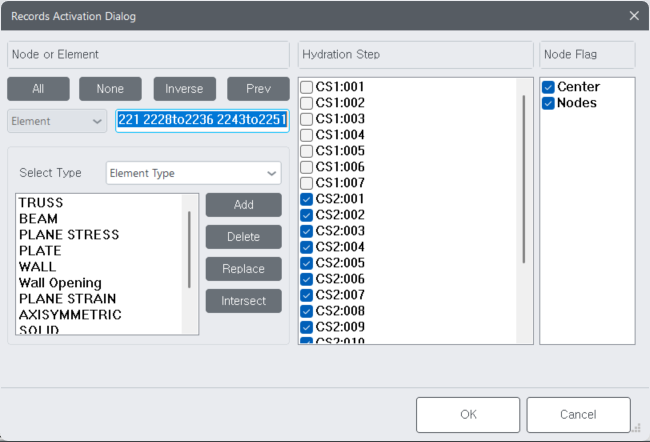

Heat of Hydration Analysis > Stress Table 기능을 실행하면 Records Activation Dialog가 호출되고 여기에서 출력대상 절점과 요소, 수화열 해석단계 등을 선택한 후 OK 버튼을 클릭합니다. Cancel 을 클릭하면 모든 대상에 대하여 테이블을 출력하며, 경우에 따라서는 상당한 시간이 소요될 수 있습니다.

Fig. Active Dialog 대화상자

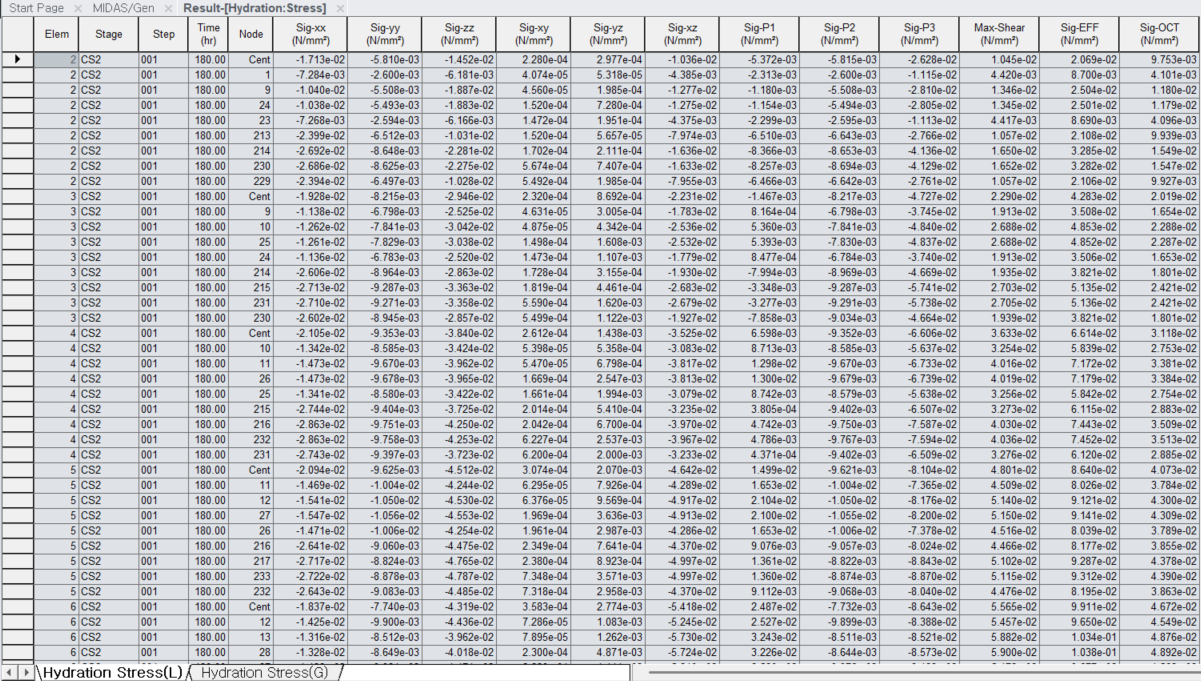

Table Tool의 사용방법을 참조하여 다음 데이터를 확인합니다.

Solid Stress(Load)

Elem : 요소번호

Stage : 시공단계

Step : 수화열 해석단계

Time : 시간

Node : 절점번호

Sig-xx : 요소좌표계 x축 방향의 축응력

Sig-yy : 요소좌표계 y축 방향의 축응력

Sig-zz : 요소좌표계 z축 방향의 축응력

Sig-xy : 요소좌표계 x축에 수직한 평면 위에서 y방향으로 작용하는 전단응력

Sig-yz : 요소좌표계 y축에 수직한 평면 위에서 z방향으로 작용하는 전단응력

Sig-xz : 요소좌표계 x축에 수직한 평면 위에서 z방향으로 작용하는 전단응력

Sig-P1 : 주축 1방향의 주응력

Sig-P2 : 주축 2방향의 주응력

Sig-P3 : 주축 3방향의 주응력

Max-Shear : 최대전단응력

Sig-EFF : 유효응력(von-Mises Stress)

Sig-OCT : 팔면체응력(Octahedral Shear Stress)

Solid Stress(Global)

Elem : 요소번호

Stage : 시공단계

Step : 수화열 해석단계

Time : 시간

Node : 절점번호

Sig-XX : 전체좌표계 X축 방향의 축응력

Sig-YY : 전체좌표계 Y축 방향의 축응력

Sig-ZZ : 전체좌표계 Z축 방향의 축응력

Sig-XY : 전체좌표계 X축에 수직한 평면 위에서 Y방향으로 작용하는 전단응력

Sig-YZ : 전체좌표계 Y축에 수직한 평면 위에서 Z방향으로 작용하는 전단응력

Sig-XZ : 전체좌표계 X축에 수직한 평면 위에서 Z방향으로 작용하는 전단응력

Sig-P1 : 주축 1방향의 주응력

Sig-P2 : 주축 2방향의 주응력

Sig-P3 : 주축 3방향의 주응력

Max-Shear : 최대전단응력

Sig-EFF : 유효응력(von-Mises Stress)

Sig-OCT : 팔면체응력(Octahedral Shear Stress)
