기능
SRC 기둥 설계시 사용된 설계 부재력을 Spread Sheet 형식의 테이블로 확인합니다.
Gen NX의 Table Tool은 강력하고 다양한 각종 기능을 내장하고 있으며 자세한 사용법은 Table Tool의 사용방법을 참조합니다.
호출
메인 메뉴에서 [Design] 탭 > [SRC Design] > [Result] 그룹 > [SRC Member Design Forces] > [SRC Column Design Forces]
입력
Active Dialog에서 확인을 원하는 보부재를 선택합니다.

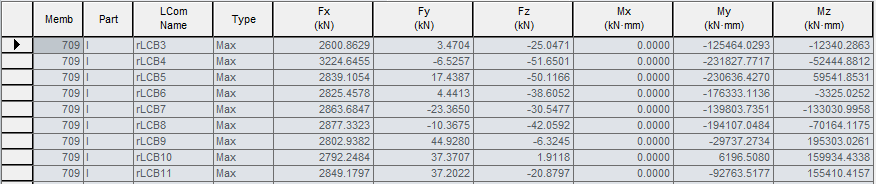

Table Tool의 사용방법을 참조하여 다음 데이터를 확인합니다.
Member : 보부재의 명칭
Part : 설계 부재력 출력 위치
LCom Name : SRC 하중조합조건의 이름
Type : 설계 부재력의 최대/최소
Fx : 요소좌표계 x축방향 축력
Fy : 요소좌표계 y축방향 전단력
Fz : 요소좌표계 z축방향 전단력
Mx : 요소좌표계 x축에 대한 비틀림 모멘트
My : 요소좌표계 y축에 대한 휨모멘트
Mz : 요소좌표계 z축에 대한 휨모멘트
